首页  >  产品百科  >  0707769

0707769

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , COMBICON Power系列, 螺钉端接, 125A, 500 V
供应商型号: Q-0707769
供应商: 期货订购
标准整包数: 50

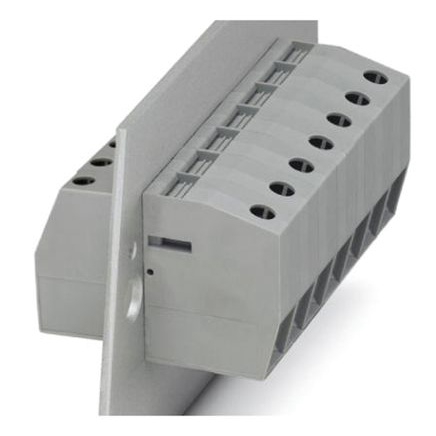

PHOENIX CONTACT 接线板-面板安装 0707769

0707769概述

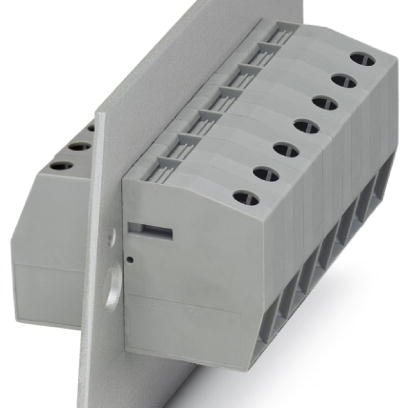

    HDFK 25 GNYE 穿墙端子技术手册解析

    产品简介


    HDFK 25 GNYE 是一款适用于工业控制和自动化系统的穿墙端子。该端子采用螺钉连接方式,适用于工业环境中常见的导线连接需求。它主要用于电力系统、配电柜以及各种需要高效、可靠导线连接的应用场景。HDFK 25 GNYE 的独特设计使其能够确保稳定且安全的电气连接。

    技术参数


    | 参数 | 描述 |

    | 连接方式 | 螺钉连接 |
    | 刚性导线最小横截面 | 6 mm² |
    | 刚性导线最大横截面 | 35 mm² |
    | 柔性导线最小横截面 | 10 mm² |
    | 柔性导线最大横截面 | 25 mm² |
    | 绝缘材料 | PA(聚酰胺) |
    | 额定电压 | 500 V |
    | 额定电流 | 125 A |
    | 宽度 | 15.1 mm |
    | 颜色 | 黄绿相间 |
    | 防护等级 | 污染等级3 |
    | 额定浪涌电压 | 6 kV |
    | 电涌电压类别 | Ⅲ |
    | 绝缘材料组 | I |

    产品特点和优势


    1. 高可靠性:HDFK 25 GNYE 采用了高品质的绝缘材料,能够在严苛的工业环境下提供持久稳定的性能。
    2. 宽广的工作范围:支持从6 mm² 到 35 mm² 的多种导线规格,适用于不同的安装需求。
    3. 安全可靠:通过严格的UL 94 V0阻燃等级测试,确保在火灾情况下也能提供有效的保护。
    4. 易于安装:螺钉连接方式使得安装过程简便快捷,适合大规模部署。

    应用案例和使用建议


    应用案例:
    HDFK 25 GNYE 主要应用于电力分配系统中,例如变电站、数据中心和工厂车间。这些地方需要高效可靠的导线连接,以确保电力传输的安全性和稳定性。
    使用建议:
    - 在连接前,务必检查导线的横截面是否符合要求,确保连接的安全性和可靠性。
    - 安装时,注意导线的剥线长度,以避免短路或其他电气故障。
    - 定期检查端子的紧固情况,确保长期稳定的电气连接。

    兼容性和支持


    HDFK 25 GNYE 可与其他标准电气设备兼容,如常见的继电器、断路器等。此外,制造商提供了详细的技术支持文档,用户可以在其官网下载相关的用户手册和技术资料。

    常见问题与解决方案


    1. 问题:如何正确紧固螺钉?
    - 解决方案:使用合适的扳手或扭力扳手,根据手册中的建议将螺钉紧固至4 Nm 至4.5 Nm之间。
    2. 问题:如何确认端子的电气连接是否可靠?
    - 解决方案:使用万用表检测连接点的电阻值,确保其处于正常范围内(通常小于0.01欧姆)。

    总结和推荐


    综上所述,HDFK 25 GNYE 穿墙端子是一款具有高可靠性和广泛适用性的电气连接产品。其在电力分配系统中的表现尤为突出,是工业自动化项目中的理想选择。建议用户在使用过程中遵循手册中的指导,确保设备的稳定运行。

0707769参数

参数
长*宽*高 15.1mm(宽度)
零件状态 在售
包装方式 散装

0707769厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0707769数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0707769 0707769数据手册

0707769封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 34.9509
500+ ¥ 34.6416
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 1747.54
直接购买
加入购物车
