2839363

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器-基座,PT4X1-BE,Phoenix Contact 安装基座, 固定底座, PT 4X1-BE系列, 用于PT 系列
供应商型号: 7681195
供应商: 海外现货
标准整包数: 1

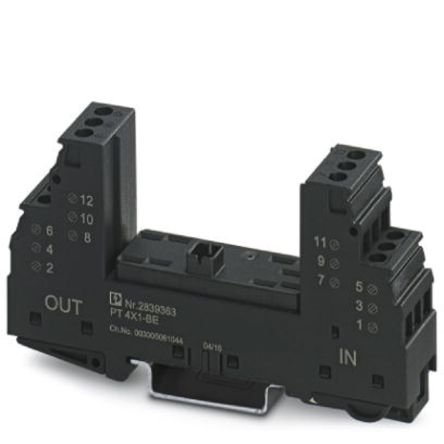

PHOENIX CONTACT 电路保护 2839363

2839363概述

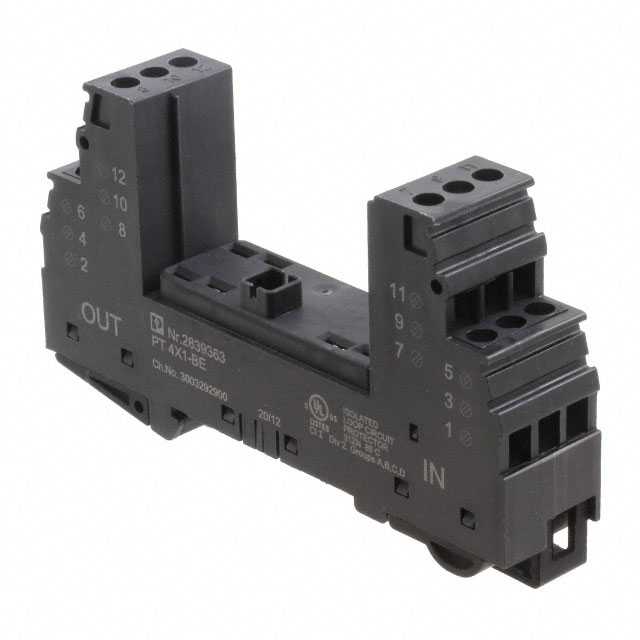

    Surge Protection Base Element PT 4X1-BE - 2839363 技术手册

    1. 产品简介


    本技术手册涵盖的是凤凰接触(Phoenix Contact)生产的PT 4X1-BE 浪涌保护基础元件。该产品是为信号电路设计的,具备4个导体的接地保护功能,并配有连接点3-4(GND)和9-10之间的桥接,以增强电路的安全性和可靠性。适用于NS 35/7.5和NS 35/15安装标准,适用于工业自动化和控制系统中的信号保护应用。

    2. 技术参数


    - 尺寸:
    - 高度:90 mm
    - 宽度:17.7 mm
    - 深度:51.5 mm(含DIN导轨7.5 mm)
    - 水平间距:1 Div.

    - 环境条件:
    - 工作环境温度:-40°C 至 85°C
    - 储存/运输环境温度:-40°C 至 85°C
    - 海拔高度:≤ 2000 m (amsl)
    - 防护等级:IP20

    - 通用规格:
    - 外壳材料:PA 6.6
    - 阻燃等级:UL 94 V-0
    - 颜色:玄黑色RAL 9005

    - 保护电路:
    - 标称电压UN:48 V AC
    - 最大连续电压UC:77 V DC
    - 额定电流:300 mA(45°C时)
    - 每条路径的电阻:4.7 Ω ±10%
    - 连接数据:
    - 连接方式:螺钉连接
    - 螺纹:M3
    - 紧固扭矩:0.5 Nm
    - 剥线长度:8 mm
    - 导体截面积:柔性0.2 mm²至2.5 mm²;实心0.2 mm²至4 mm²;AWG 24至12

    3. 产品特点和优势


    - 可检查性:通过CHECKMASTER插件可以方便地检查插件的状态。
    - 易维护性:两部分设计使得维护更加简便。
    - 安装稳定性:作为安装系统的一部分,始终保持固定。
    - 一致性保护:提供一致的插件信号电路保护。
    - 共参考电位保护:为四个具有共同参考电位的导体提供保护。
    - 阻抗中性断开:在测试和维护过程中提供阻抗中性断开。

    4. 应用案例和使用建议


    - 应用场景:PT 4X1-BE适用于各种需要信号电路保护的应用场合,如工业控制、电力系统、通信设备等。
    - 使用建议:在安装过程中确保连接处紧固正确,避免因松动导致的安全隐患。同时定期检查并维护插件状态,确保其正常工作。

    5. 兼容性和支持


    - 兼容性:适用于DIN导轨安装标准NS 35/7.5和NS 35/15,与相关电路连接兼容。
    - 支持:制造商提供相关的技术支持和维护服务,具体详见下载文档。

    6. 常见问题与解决方案


    - 问题:连接处出现松动。
    - 解决方案:使用合适的扭矩工具重新紧固连接处。
    - 问题:检查电路时发现问题。
    - 解决方案:使用CHECKMASTER进行检查,并根据结果调整安装。
    - 问题:设备在高温环境下无法正常工作。
    - 解决方案:确保设备在规定的温度范围内操作,必要时采取降温措施。

    7. 总结和推荐


    PT 4X1-BE 是一款高性能的浪涌保护基础元件,具备卓越的防护能力和灵活的安装方式。其独特的设计使其易于维护和检查,且能够在广泛的环境中稳定运行。如果您正在寻找一个可靠、高效的浪涌保护解决方案,PT 4X1-BE 是一个值得考虑的选择。我们强烈推荐使用该产品以确保您的系统安全稳定运行。

2839363参数

参数
类型 -
长*宽*高 52mm*17.7mm*90mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2839363厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2839363数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2839363 2839363数据手册

2839363封装设计

查看详情并下载
Symbol
Footprint
3D Model
