0709026

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 直通式接线端子 HDFKV 4系列, 1路, 8.1mm节距, 插入式, 螺钉端接, 灰色
供应商型号: 8030576
供应商: 海外现货
标准整包数: 1

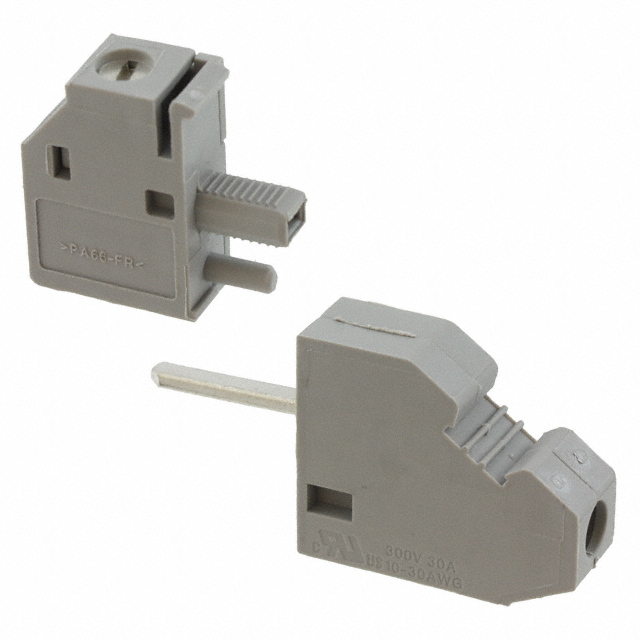

PHOENIX CONTACT 接线板-面板安装 0709026

0709026概述


    产品简介

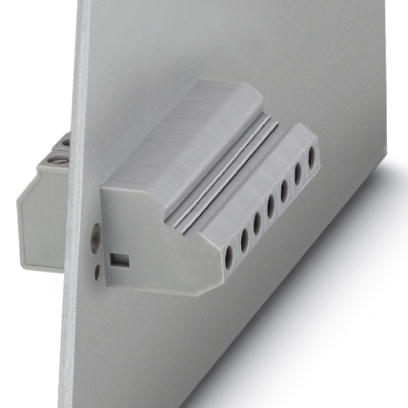

    HDFKV 4 穿墙端子 是一款专为工业应用设计的高品质电子元器件,主要用于电力系统中的电气连接。这种穿墙端子采用螺钉连接方式,确保了稳定的电气接触,广泛应用于电力分配、建筑自动化、工业控制等领域。

    技术参数


    - 基本特性:
    - 接线方式: 螺钉连接
    - 位数: 1
    - 额定电压 UN: 400 V (金属面板厚度1 mm至2.5 mm),250 V (金属面板厚度大于2.5 mm至5 mm)
    - 额定电流 IN: 32 A
    - 最大负载电流: 41 A
    - 额定横截面: 4 mm²
    - 连接量: 2
    - 宽度: 8.1 mm
    - 颜色: 灰色
    - 导线连接范围:
    - 刚性导线: 最小横截面 0.2 mm²,最大横截面 6 mm²
    - 柔性导线: 最小横截面 0.2 mm²,最大横截面 4 mm²
    - 安装与使用:
    - 剥线长度: 9 mm
    - 螺纹: M3
    - 最小紧固扭矩: 0.6 Nm
    - 最大紧固扭矩: 0.8 Nm
    - 环境适应性:
    - 污染等级: 3
    - 电涌电压类别: III
    - 绝缘材料: PA
    - 阻燃等级: UL 94 V0

    产品特点和优势


    HDFKV 4 穿墙端子 具有多项独特功能,使其在工业应用中具有显著优势:
    - 稳定性强:通过螺钉连接,确保电气连接的稳定性和可靠性。
    - 适用性强:支持多种规格的导线(刚性和柔性),能够适应不同的应用场景。
    - 安全性高:具备UL 94 V0阻燃等级,能够在高温环境下保持良好的性能。
    - 维护简便:易于安装和拆卸,方便日常维护。

    应用案例和使用建议


    HDFKV 4 穿墙端子 主要应用于电力系统的配电和控制系统中。例如,在电力分配系统中,可以通过这种端子实现多点连接,提高系统的可靠性和安全性。使用时建议根据具体应用场景选择合适的导线规格,以确保电气连接的安全和稳定。此外,定期检查紧固件的扭矩是维持长期稳定性的关键措施。

    兼容性和支持


    该产品具有较好的兼容性,可以与其他标准规格的电子元器件配套使用。厂商提供了丰富的配件,如插拔式桥接件和各种类型的标记条,方便用户进行组合和定制。此外,厂商还提供详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查并调整螺钉扭矩至规定范围(0.6 Nm至0.8 Nm)。 |
    | 无法承受预期电流 | 确认导线的规格(最小0.2 mm²,最大6 mm²)符合要求,更换适当规格的导线。 |

    总结和推荐


    总体来看,HDFKV 4 穿墙端子 是一款高度可靠的工业级电气连接组件,具备出色的性能和广泛的应用范围。它不仅具有强大的电气连接能力,还具备良好的安全性和兼容性。对于需要高效且可靠的电力连接解决方案的工业应用,HDFKV 4 穿墙端子 是一个非常值得推荐的选择。

0709026参数

参数
长*宽*高 8.1mm(宽度)*64.5mm(高度)
安装方式 墙壁安装
零件状态 在售
包装方式 散装

0709026厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0709026数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0709026 0709026数据手册

0709026封装设计

查看详情并下载
Symbol
Footprint
3D Model
