0711027

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 端子排, 10mm节距, 面板安装, 螺钉端接, 41A, 500 V
供应商型号: PYA-0711027
供应商: 海外现货
标准整包数: 50

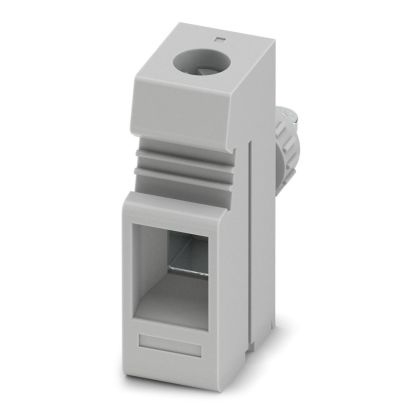

PHOENIX CONTACT 接线板-面板安装 0711027

0711027概述

    #

    产品简介


    Phoenix Contact的VDFK 6型面板穿通式接线端子是专为工业自动化和控制设备设计的高品质终端块。它采用螺钉连接和焊接连接两种方式,能够处理高达57安培的负载电流,适用于导线截面面积在0.2平方毫米至10平方毫米之间(AWG 24至AWG 8)。该终端块的宽度仅为10毫米,且提供灰色选项,确保了其在各类安装环境中的美观性和功能性。

    技术参数


    以下是VDFK 6型面板穿通式接线端子的主要技术参数:
    - 连接方法:螺钉连接和焊接连接
    - 额定负载电流:57安培
    - 导线截面范围:0.2 mm² - 10 mm² (AWG 24 - 8)
    - 绝缘材料:PA(聚酰胺),符合UL 94 V0标准
    - 额定电压:500伏特
    - 污染等级:3级
    - 过电压类别:III类
    - 防护等级:IP20(触点保护)
    - 额定冲击电压:6千伏
    - 工作温度范围:-25°C至+70°C

    产品特点和优势


    产品特点
    - 易于固定:通过塑料压花螺母或快速安装楔形实现便捷安装。
    - 触点保护:拥有触点防护的绝缘外壳,确保使用者安全。
    - 模块化连接:允许接线端子相互堆叠以形成模块化布局。
    - 可选的应力释放:提供独立的应力释放配件。
    - 通用螺钉连接:采用带有螺纹锁紧的通用螺钉连接。
    - 增加爬电距离:配备可选的隔板来增加电气间隙和爬电距离。
    产品优势
    - 高度可靠性:经过严格测试,能够在恶劣环境中保持稳定运行。
    - 灵活性高:支持多种导线尺寸和连接方式,满足不同应用场景的需求。
    - 安全性好:通过UL 94 V0认证,具备优秀的阻燃性能。
    - 紧凑设计:小体积占用,适合空间受限的应用场合。

    应用案例和使用建议


    VDFK 6型面板穿通式接线端子广泛应用于电力分配、设备配电盘、自动化控制系统等场合。根据技术手册提供的示例,以下是一些典型应用:
    - 工业控制柜:可以作为主控柜中的电源输入输出接口。
    - 分布式控制系统:可用于现场传感器和执行机构的接线。
    - 光伏系统:适合连接太阳能电池板和逆变器之间的线路。
    使用建议:
    - 确保导线截面符合要求,避免过大或过小导致接触不良。
    - 选择适当的应力释放配件,确保接线牢固,防止震动引起的松动。
    - 定期检查螺丝连接,确保其保持紧固状态。

    兼容性和支持


    VDFK 6型面板穿通式接线端子与同一系列的产品和设备兼容,方便进行模块化扩展。Phoenix Contact还提供了详尽的技术支持和售后服务,包括在线资源库和客户支持团队,帮助解决可能出现的技术问题。

    常见问题与解决方案


    常见问题
    1. 接线时螺丝拧不紧:是否选择了正确的紧固扭矩?
    - 解决方案:使用扭力扳手调整到1.5 Nm至1.8 Nm之间。
    2. 无法实现模块化堆叠:是否正确选择了模块化套件?
    - 解决方案:请参考用户手册,确认选择了正确的模块化组件。
    解决方案
    通过上述解决方案,用户可以有效地解决大部分常见问题,保证产品的正常运行。

    总结和推荐


    综上所述,VDFK 6型面板穿通式接线端子是一款性能卓越、应用广泛的接线解决方案。其紧凑的设计、可靠的性能和良好的兼容性使其成为工业自动化领域的理想选择。强烈推荐给需要高质量接线端子的用户。无论是工业控制柜还是光伏系统,该产品都能提供稳定而高效的连接保障。

0711027参数

参数
长*宽*高 30.2mm(长度)*10mm(宽度)
安装方式 墙壁安装
零件状态 在售
包装方式 散装

0711027厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0711027数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0711027 0711027数据手册

0711027封装设计

查看详情并下载
Symbol
Footprint
3D Model
