2804623

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器,LIT2X2-24,
供应商型号: 277-9315-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 电路保护 2804623

2804623概述

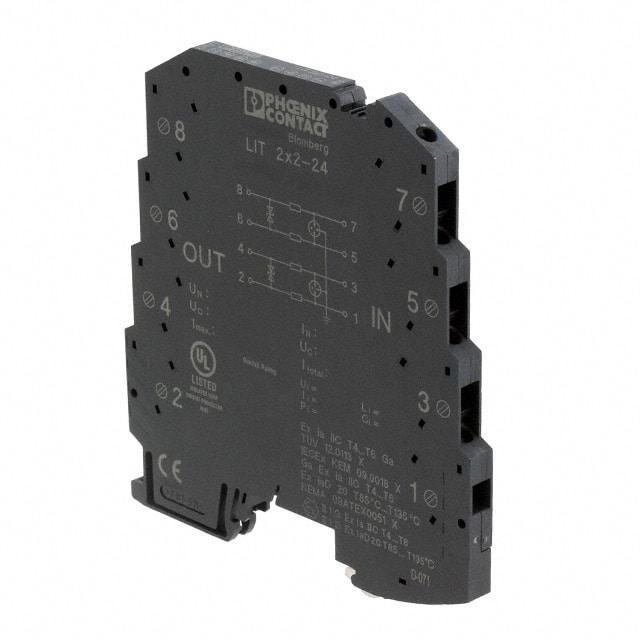

    LIT 2X2-24 Surge Protection Device: A Comprehensive Guide

    1. 产品简介


    产品类型:
    LIT 2X2-24 是一款专为二进制、模拟和本质安全电路设计的浪涌保护装置,适用于两线技术的两个浮动信号回路。这款设备安装于6.2毫米宽的一体式DIN导轨模块中,旨在提供可靠的浪涌防护解决方案。
    主要功能:
    - 防护多个信号回路(最多四个)。
    - 支持多种电压等级(交流和直流)。
    - 通过HART协议认证,确保与现代控制系统的兼容性。
    应用领域:
    该装置广泛应用于工业自动化、过程控制系统、铁路运输和石油天然气行业,特别是在存在潜在爆炸风险的环境中。

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸 | 高度:93 mm;宽度:6.2 mm;深度:102.5 mm |
    | 工作温度范围 | 操作:-40°C至80°C;存储/运输:-40°C至80°C |
    | 保护等级 | IP20 |
    | 额定电压 | 24 V DC |
    | 最大连续操作电压 | 25 V AC / 36 V DC |
    | 额定电流 | 350 mA (40°C) |
    | 响应时间 | 线-线:<1 ns;线-地:<100 ns |
    | 输出电压限制 | 线-线:≤60 V;线-地:≤650 V |

    3. 产品特点和优势


    - 多功能性:可应用于二进制、模拟和本质安全电路,支持广泛的信号处理需求。
    - 紧凑设计:6.2毫米宽的设计节省空间,特别适合高密度安装环境。
    - 高性能:具备快速响应时间和低输出电压限制,有效防止过电压对敏感电子设备的损害。
    - 高可靠性:通过多项国际标准认证,确保在极端条件下的稳定性和耐用性。

    4. 应用案例和使用建议


    - 工业自动化:在生产线中安装LIT 2X2-24,确保关键传感器和控制器免受雷击和其他电压波动的影响。
    - 过程控制系统:使用该设备保护分布式控制系统(DCS)中的信号传输线路,提高系统整体的可靠性和稳定性。
    - 石油天然气:在存在爆炸风险的环境中部署LIT 2X2-24,满足防爆要求的同时提供卓越的浪涌保护能力。
    使用建议:
    - 安装时确保正确连接接地线,以实现最佳保护效果。
    - 定期检查设备的工作状态,及时更换损坏部件。

    5. 兼容性和支持


    - 兼容性:LIT 2X2-24 设备可与多种标准DIN导轨兼容,方便集成到现有系统中。
    - 技术支持:制造商提供详尽的用户文档和在线支持资源,帮助用户解决安装和维护过程中遇到的问题。

    6. 常见问题与解决方案


    - Q1: 装置如何测试其正常工作状态?
    A1: 使用多用途测试仪检测输出电压,确保在标准范围内(≤60 V线-线,≤650 V线-地)。

    - Q2: 在何种情况下需要更换装置?
    A2: 当浪涌电流超过最大值(例如20 kA)或响应时间超出规定范围时,应立即更换新的保护装置。

    7. 总结和推荐


    综合评估:
    LIT 2X2-24凭借其多功能性、高性能和紧凑设计,在众多应用场景中表现出色。无论是工业自动化还是石油天然气行业,它都能提供卓越的浪涌保护,确保系统稳定运行。
    推荐:
    强烈推荐使用LIT 2X2-24作为重要的电子元器件保护装置。其优良的品质和广泛的应用领域使其成为各类系统工程的理想选择。

2804623参数

参数
类型 -
长*宽*高 93mm*6.2mm*93.1mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2804623厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2804623数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2804623 2804623数据手册
