2800855

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,热磁设备断路器,CBTM112AM1P,
供应商型号: 651-2800855
供应商: Mouser
标准整包数: 1

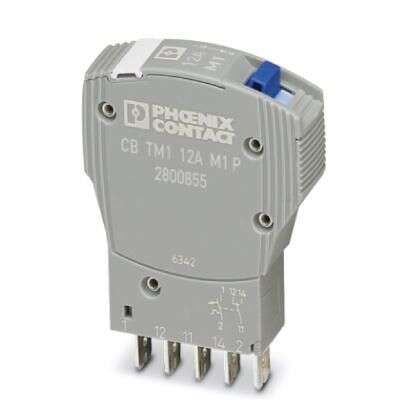

PHOENIX CONTACT 电路保护 2800855

2800855概述

    # 产品概述

    产品简介


    本文介绍的产品是型号为CB TM1 12A M1的温磁断路器,属于温磁式断路器系列,主要功能是在电力系统出现过载或短路故障时自动切断电路,保护电气设备免受损坏。该断路器适用于各类电源供应系统,尤其适用于需要高精度保护的230/240V AC电源供应系统。其M1特性曲线(基于C特性)使其能够有效保护工业和商业环境中的关键电气设备。

    技术参数


    主要技术规格
    - 额定电流 (In): 12A
    - 工作电压 (Ue): 240V AC (IEC 60934)
    - 工作电压 (Ue): 277V AC (UL 1077)
    - 工作电压 (Ue): 277V AC (UL 508 - 带插件底座)
    - 工作电压 (Ue): 50V DC (IEC 60934)
    - 工作电压 (Ue): 50V DC (UL 1077)
    - 工作电压 (Ue): 50V DC (UL 508 - 带插件底座)
    环境条件
    - 运行环境温度: -30°C ~ 60°C
    - 存储/运输环境温度: -40°C ~ 80°C
    物理参数
    - 高度 (模块高度): 45mm
    - 宽度: 12.3mm
    - 深度: 52mm
    - 完整模块高度: 90mm
    - 完整模块宽度: 12.3mm
    - 完整模块深度: 77.3mm
    其他

    技术参数


    - 额定短路开关容量 (Icn): 300A (240V AC), 600A (50V DC)
    - 绝缘电阻 (Riso): > 100MΩ (500V DC)
    - 绝缘耐压 (Ui): 277V AC (UL 1077), 250V AC (IEC 60934)
    - 过载脱扣等级: M1 (中等延时)
    - 类型: 1PDT (单极双投)
    - 操作类型: S类型
    - 脱扣方法: TM (温磁)

    产品特点和优势


    - 紧凑设计:具备精确的额定电流水平,适合安装空间有限的应用场合。
    - 模块化扩展:采用统一的插件外壳概念,便于系统的模块化扩展。
    - 远程信号监测:通过先进的远程信号监测系统,可以实现从任何位置对设备状态进行监控。
    - 适应性强:适用于多种电源系统,特别是基于C特性的230/240V AC电源系统。
    - 便捷配置:通过CLIPLINE完整配件,可以方便地进行供电/远程信号的桥接。

    应用案例和使用建议


    应用场景
    CB TM1 12A M1广泛应用于工业和商业环境中,例如工厂自动化系统、配电盘和数据中心等。它特别适合保护关键设备不受过载和短路的影响。
    使用建议
    - 在安装多个CB TM1模块时,考虑到每个模块的额定电流限制,避免电流过载风险。
    - 利用CLIPLINE配件系统进行辅助电路的桥接,确保系统的灵活性和可扩展性。
    - 对于多模块系统,应确保所有模块之间保持正确的连接和配置,以防止电气故障的发生。

    兼容性和支持


    兼容性
    - 与Phoenix Contact的CLIPLINE Complete配件系统兼容,提供灵活的配置选项。
    - 可以与其他符合IEC和UL标准的电气设备和组件配合使用。
    支持和服务
    - 提供制造商认证和技术支持服务,包括安装指导、维护服务和故障排查。
    - 用户手册和在线资源丰富,帮助用户快速了解产品特性和正确使用方法。

    常见问题与解决方案


    常见问题
    1. 断路器跳闸后如何复位?
    - 解决方法:检查导致跳闸的原因并修复故障,然后按下断路器上的复位按钮即可。
    2. 设备无法正常工作怎么办?
    - 解决方法:首先确认所有连接是否正确无误,其次检查供电电压是否符合要求,最后参考用户手册进行进一步排查。
    3. 设备过热怎么处理?
    - 解决方法:停止使用设备,找出过热原因(如负载过大、通风不良等),并采取相应措施后方可重新使用。

    总结和推荐


    综合评估
    CB TM1 12A M1断路器凭借其精准的电流保护功能、模块化的便利性和卓越的远程监控能力,成为现代电气系统中不可或缺的安全保护装置。其广泛的适用性和可靠的性能使其成为众多工业和商业用户的首选。
    推荐使用
    综上所述,CB TM1 12A M1断路器不仅在技术参数上表现出色,而且在应用中提供了极大的便利性和安全性。因此,对于寻求高效可靠电源保护解决方案的用户,强烈推荐使用这款断路器。

2800855参数

参数
类型 -
长*宽*高 52mm*12.3mm*45mm
安装方式 底座安装
零件状态 在售
包装方式 散装

2800855厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2800855数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2800855 2800855数据手册

2800855封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 61.325 ¥ 518.1963
5+ $ 56.6568 ¥ 478.75
10+ $ 55.4364 ¥ 468.4376
25+ $ 51.912 ¥ 438.6564
50+ $ 51.1455 ¥ 432.1795
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 518.19
直接购买
加入购物车
