0708797

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , COMBICON Power系列, 螺钉端接, 150A, 690 V
供应商型号: Q-0708797
供应商: 期货订购
标准整包数: 10

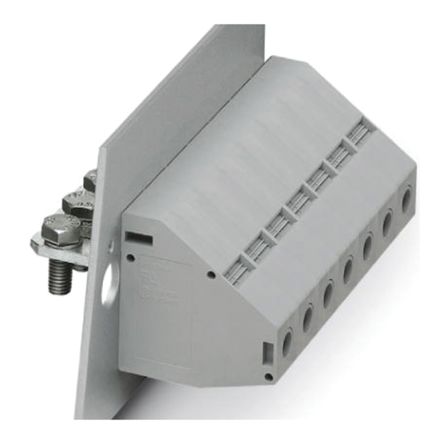

PHOENIX CONTACT 接线板-面板安装 0708797

0708797概述

    HDFKV 50-VP GNYE 面板穿墙端子块技术手册

    1. 产品简介


    HDFKV 50-VP GNYE 是一款用于电力系统的面板穿墙端子块,它采用螺钉连接方式,适用于工业控制和自动化设备。该产品主要用于连接铜铝导线,其主要功能是为电力传输提供安全可靠的接点。这款产品广泛应用于电力系统、变电站、工业控制和通信基础设施等领域。

    2. 技术参数


    - 连接方法: 螺钉连接
    - 额定电流: 150A
    - 导体横截面积: 16 mm² - 50 mm²(AWG 6 - 1/0)
    - 宽度: 18.8 mm
    - 颜色: 绿黄色
    - 绝缘材料: PA
    - 阻燃等级: UL 94 V0
    - 污染等级: 3级
    - 冲击电压类别: III级
    - 绝缘材料组: I级
    - 标称电压: 690V
    - 额定浪涌电压: 8 kV
    - 水平数: 1
    - 连接数量: 2
    - 剥线长度: 24 mm
    - 紧固扭矩:
    - 内部螺纹M8:最小12 Nm,最大15 Nm
    - 外部螺纹M6:最小6 Nm,最大8 Nm

    3. 产品特点和优势


    - 可靠性高: 螺钉连接方式确保了长期稳定的电气连接。
    - 耐高温: 使用PA绝缘材料,具有良好的耐热性能。
    - 高安全性: 通过UL 94 V0阻燃认证,符合III级冲击电压标准,适合恶劣环境下的使用。
    - 兼容性强: 支持多种导体横截面积,方便连接不同规格的导线。
    - 维护简便: 设计简洁,便于日常维护和故障排查。

    4. 应用案例和使用建议


    - 应用场景: 适用于电力系统、变电站、工业控制和通信基础设施等领域。
    - 使用建议: 在连接多根导线时,注意确保每根导线的截面和材料相同,以避免接触不良。此外,在安装过程中应严格按照规定的紧固扭矩进行操作,以确保连接的可靠性。

    5. 兼容性和支持


    - 兼容性: 支持多种导体横截面积(16 mm² - 50 mm²),适用范围广泛。
    - 认证和批准: 获得CSA/UL Recognized、KEMA-KEUR、GOST等国际认证,保证了产品质量和可靠性。
    - 技术支持: 厂商提供详尽的用户文档和技术支持,方便用户快速上手和解决问题。

    6. 常见问题与解决方案


    - 问题1: 连接后导线松动
    - 解决方案: 检查螺钉是否已正确拧紧至规定的扭矩值。
    - 问题2: 导线发热严重
    - 解决方案: 确认导线横截面积与产品规格一致,避免过载。
    - 问题3: 接触电阻过高
    - 解决方案: 清理导线端头的氧化层或污垢,重新安装并拧紧螺钉。

    7. 总结和推荐


    综上所述,HDFKV 50-VP GNYE 面板穿墙端子块是一款高性能、高可靠性的电力连接解决方案。其广泛的应用范围、良好的兼容性和便捷的维护使其成为电力系统和工业控制领域的理想选择。强烈推荐在相关项目中使用此产品。

0708797参数

参数
长*宽*高 18.8mm(宽度)
零件状态 在售
包装方式 散装

0708797厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0708797数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0708797 0708797数据手册

0708797封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 38.8268
100+ ¥ 38.4832
库存: 1000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 388.26
直接购买
加入购物车
