0708836

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , COMBICON Power系列, 螺钉端接, 32A, 500 V
供应商型号: VDFK 4 GNYE
供应商: 国内现货
标准整包数: 50

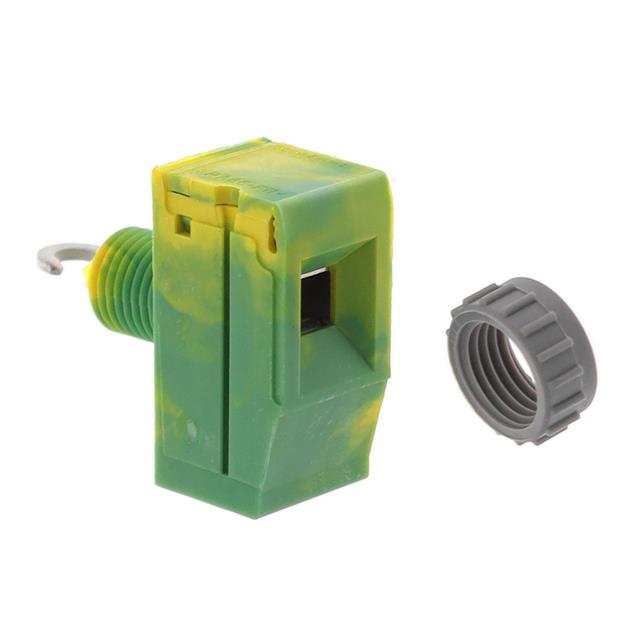

PHOENIX CONTACT 接线板-面板安装 0708836

0708836概述

    VDFK 4 GNYE 穿墙端子技术手册

    1. 产品简介


    VDFK 4 GNYE 是一款穿墙端子,主要用于电气和自动化系统中进行导线的可靠连接。其主要功能是通过螺钉连接和焊接的方式将不同截面积的刚性导线或柔性导线安全地固定在电气设备中。该产品适用于多种工业领域,如工厂自动化、能源分配、交通控制等。

    2. 技术参数


    | 参数 | 规格 |

    | 层数 | 1 |
    | 连接量 | 2 |
    | 颜色 | 黄绿相间 |
    | 绝缘材料 | PA |
    | 阻燃等级 | UL 94 V2 |
    | 额定浪涌电压 | 6 kV |
    | 污染等级 | 3 |
    | 电涌电压类别 | III |
    | 绝缘材料组 | I |
    | 额定电流 | 32 A |
    | 额定电压 | 500 V |
    | 导线横截面范围 | 0.2 mm² - 6 mm² |
    | 刚性导线最小/最大横截面 | 0.2 mm² - 6 mm² |
    | 柔性导线最小/最大横截面 | 0.2 mm² - 4 mm² |
    | 宽度 | 10 mm |
    | 材质 | 镀锌钢 |
    | 包装单位 | 50 STK |
    | GTIN | 4017918004781 |

    3. 产品特点和优势


    VDFK 4 GNYE 穿墙端子的主要特点如下:
    - 耐高温:UL 94 V2 阻燃等级确保了产品在恶劣环境下的稳定性。
    - 高可靠性:通过螺钉连接和焊接两种方式实现稳定连接,有效防止松动。
    - 高绝缘性:达到 500 V 的额定电压,提供足够的电气隔离。
    - 适应性强:支持多种横截面积的导线连接,包括刚性和柔性导线,应用范围广泛。
    这些特性使其在工业自动化系统中具备较强的竞争力,特别适用于需要频繁插拔和高可靠性的场合。

    4. 应用案例和使用建议


    应用案例:
    VDFK 4 GNYE 穿墙端子常用于大型变电站、工厂自动化控制系统和交通信号控制设备中。在这些环境中,它能够有效地连接多股铜导线或电缆,确保系统的稳定运行。
    使用建议:
    - 在安装过程中,确保导线的横截面与端子的要求匹配,避免因横截面不一致导致的连接不良。
    - 使用合适的剥线工具,确保剥线长度为 8 mm,以保证良好的电气接触。
    - 严格按照最小和最大紧固扭矩(0.6 Nm 至 0.8 Nm)进行螺钉紧固,以确保端子的可靠连接。

    5. 兼容性和支持


    VDFK 4 GNYE 穿墙端子设计上与多种标准设备兼容,符合 IEC 60947-7-1 和 CSA 等国际标准。制造商提供了详细的用户手册和技术支持,以帮助客户更好地理解和使用该产品。此外,还提供了一定的保修服务,确保客户在使用过程中的权益。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接处接触不良 | 检查螺钉是否紧固到位,导线是否正确插入 |
    | 端子发热 | 确保导线横截面符合要求,检查紧固力矩 |
    | 密封效果差 | 更换新的端子,检查密封件是否正确安装 |

    7. 总结和推荐


    总体来看,VDFK 4 GNYE 穿墙端子是一款性能优异的产品,尤其适合于工业自动化和电力分配系统中的连接需求。其坚固的设计、广泛的适用范围和可靠的性能使其成为市场上同类产品中的佼佼者。如果您正在寻找一个既能满足高性能要求又具有广泛应用能力的连接解决方案,那么 VDFK 4 GNYE 将是一个理想的选择。

0708836参数

参数
长*宽*高 10mm*10mm*25.5mm
安装方式 墙壁安装
零件状态 在售
包装方式 散装

0708836厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0708836数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0708836 0708836数据手册

0708836封装设计

查看详情并下载
Symbol
Footprint
3D Model
