1727663

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 7.62mm间距10p插拔式接线端子 直通接头, DFK-PC 5/10-G-7.62系列, 800.0 伏, 焊接
供应商型号: 8549828
供应商: 海外现货
标准整包数: 10

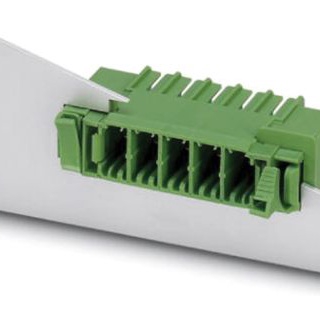

PHOENIX CONTACT 接线板-面板安装 1727663

1727663概述


    产品简介


    本文介绍的是凤凰接触(Phoenix Contact)的DFK-PC 5/10-G-7,62印刷电路板连接器。该连接器是一种用于连接印刷电路板(PCB)的产品,主要功能是实现电子设备内部的电连接。DFK-PC 5/10-G-7,62广泛应用于电力系统、工业自动化控制、通信设备、测量仪器及汽车电子等领域。

    技术参数


    - 额定电流:41A
    - 额定电压:630V(III/2级)
    - 冲击电压:6kV(III/3级、III/2级、II/2级)
    - 工作电压:500V(III/3级)、630V(III/2级)、800V(II/2级)
    - 接线标准:符合EN-VDE标准
    - 针间距:7.62mm
    - 颜色:绿色
    - 安装方式:焊接安装,无工具快速锁扣安装或常规螺丝固定
    - 引脚尺寸:0.8 x 1.0mm
    - 孔径:1.3mm
    - 绝缘材料:PA(聚酰胺),UL 94 V0阻燃等级
    - 外形尺寸:
    - 长度:29.25mm
    - 尺寸a:68.58mm
    - 引脚数量:10个

    产品特点和优势


    - 灵活安装:提供1mm至3mm面板厚度适应范围,易于安装到不同厚度的面板上。
    - 兼容性好:适用于所有PC 5插头,能够与多种设备配合使用。
    - 稳固可靠:采用无工具快速锁扣机制或传统螺丝连接的方式固定于面板,确保长期稳定工作。
    - 高安全性:通过UL 94 V0阻燃认证,保证在高温环境下的安全性。
    - 多功能接口:通过其10个接触点和7.62mm间距的设计,提供了多样化的电气连接选项。

    应用案例和使用建议


    应用案例
    DFK-PC 5/10-G-7,62连接器可以广泛应用于工业控制系统、测量设备、通讯设备、汽车电子等多个领域。例如,在工业控制系统中,它用于连接主控板与传感器或执行机构,确保高效的数据传输与指令传递;在汽车电子中,它可以用于动力管理系统中的连接组件,保障车辆的安全运行。
    使用建议
    - 在安装过程中,确保面板厚度在1mm到3mm之间以获得最佳固定效果。
    - 建议按照产品手册中的说明进行焊接安装,以确保可靠的电气连接。
    - 考虑到其10个接触点和7.62mm间距的设计,建议在复杂电路设计时充分考虑空间布局,以避免不必要的干扰和短路。

    兼容性和支持


    DFK-PC 5/10-G-7,62连接器具有良好的兼容性,可以与同类产品广泛合作。此外,凤凰接触公司为客户提供全面的技术支持和服务,确保在任何应用环境中都能发挥其最大的效能。官方文档和在线资源也提供了详细的安装指导和维护指南,方便用户随时查阅。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接不稳定 | 检查焊接质量,确保焊接面清洁且焊接牢固;如使用螺丝连接,检查螺丝是否拧紧。 |
    | 连接器表面出现损坏 | 检查是否安装不当导致外力损伤;如属材料问题,联系供应商更换。 |
    | 设备不能正常通电 | 确认电源电压与额定电压一致;检查连接器与设备之间的电气连接是否正确。 |

    总结和推荐


    DFK-PC 5/10-G-7,62连接器是一款高性能、多用途的印刷电路板连接器,适合各种严苛的工作环境。它具有高可靠性、稳定性及优良的电气性能,非常适合应用于电力系统、工业自动化控制等领域。鉴于其出色的特性和广泛的适用范围,我强烈推荐此产品给需要高品质连接解决方案的工程师和技术专家。

1727663参数

参数
长*宽*高 101.7mm*101.7mm*41.65mm
安装方式 卡锁安装,法兰安装
零件状态 在售
包装方式 散装

1727663厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1727663数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 1727663 1727663数据手册

1727663封装设计

查看详情并下载
Symbol
Footprint
3D Model
