1098052

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 插头, 4路, 5.08mm节距, 1行
供应商型号: PY-1098052
供应商: 海外现货
标准整包数: 50

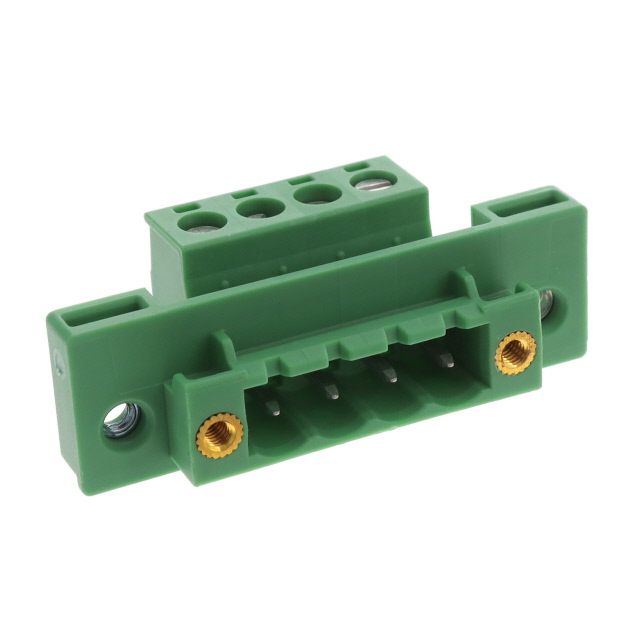

PHOENIX CONTACT 接线板-面板安装 1098052

1098052概述

    #

    产品简介


    DFK-MSTB 2,5/4-STF-5,08-LR 是一种直插式接线端子,属于菲尼克斯连接器系列。该产品主要用于电力系统中的信号传输和电源分配,特别适用于工业控制、自动化设备及通信设备等领域。其基本特性包括:
    - 额定电流:12 A
    - 额定电压(III/2):320 V
    - 针脚间距:5.08 mm
    - 接线方式:螺丝连接带张力套
    - 针脚数量:4个
    #

    技术参数


    以下为DFK-MSTB 2,5/4-STF-5,08-LR的技术规格表:
    | 参数 | 值 |

    | 额定电流(IN) | 12 A |
    | 额定电压(UN) | 320 V |
    | 接触电阻 | 1.5 mΩ |
    | 额定绝缘电压(III/3) | 250 V |
    | 额定浪涌电压(III/3) | 4 kV |
    | 额定浪涌电压(II/2) | 4 kV |
    | 端子材料 | Cu合金 |
    | 接触表面镀层 | 锡镀层 |
    | 螺丝规格 | M3 |
    | 最大导体截面积 | 2.5 mm² |
    | 导线连接方向 | 0° |
    | 尺寸(宽x高x长) | 45.29 mm x 16.5 mm x 19.3 mm |
    #

    产品特点和优势


    DFK-MSTB 2,5/4-STF-5,08-LR具有以下显著特点和优势:
    - 可靠的连接原理:其全球认可的连接方法使其适合于各种国际标准,确保了在全球范围内的广泛应用。
    - 灵活的布线布局:内部电缆连接可以实现面板馈通的灵活定位。
    - 与MSTB 2,5范围兼容:能够与其他同系列的产品组合使用,增强系统的灵活性和可扩展性。
    - 良好的环境适应性:能够在-40°C到100°C的温度范围内正常工作,并通过了振动测试和冲击测试。
    #

    应用案例和使用建议


    DFK-MSTB 2,5/4-STF-5,08-LR广泛应用于电力系统中的信号传输和电源分配,常见的应用场景包括:
    - 工业自动化控制系统
    - 通信设备电源管理
    - 设备维护与检修
    使用建议:
    1. 在安装前仔细阅读产品手册,确保正确安装。
    2. 确保连接导线与螺丝连接处接触良好,以避免接触不良导致的故障。
    3. 定期检查接线端子的状态,特别是螺丝的紧固程度,确保连接可靠。
    #

    兼容性和支持


    DFK-MSTB 2,5/4-STF-5,08-LR与同一系列的其他产品如MSTB 2,5系列兼容。厂商提供了一系列配件,如编码部分、螺丝工具、标识卡片等,这些配件可以进一步提升安装的便利性和系统的可靠性。
    厂商提供的支持服务包括技术咨询、维修支持等,确保客户能够获得全面的技术保障。
    #

    常见问题与解决方案


    以下列出了可能遇到的一些常见问题及其解决方案:
    - 问题:螺丝松动
    - 解决方案:使用推荐的扭力扳手(0.5 Nm至0.6 Nm)进行紧固。

    - 问题:连接不良
    - 解决方案:确保导线与螺丝连接处无松动,重新压接导线端头。

    - 问题:安装困难
    - 解决方案:使用正确的螺丝工具,确保螺丝完全拧紧,避免偏斜。
    #

    总结和推荐


    综上所述,DFK-MSTB 2,5/4-STF-5,08-LR是一款在设计、质量和可靠性方面表现出色的接线端子。其坚固耐用的设计、广泛的温度适应范围以及简便的安装流程使其成为工业应用的理想选择。结合厂家提供的技术支持和配套配件,这款产品无疑是一个值得推荐的优质电子元器件。
    强烈推荐使用DFK-MSTB 2,5/4-STF-5,08-LR来满足您的电力传输和信号传输需求。

1098052参数

参数
长*宽*高 45.29mm(宽度)
零件状态 在售
包装方式 散装

1098052厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1098052数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 1098052 1098052数据手册

1098052封装设计

查看详情并下载
Symbol
Footprint
3D Model
