首页  >  产品百科  >  3056912

3056912

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , 单层, 灰色, 推入式弹簧端接
供应商型号: 651-3056912
供应商: Mouser
标准整包数: 1

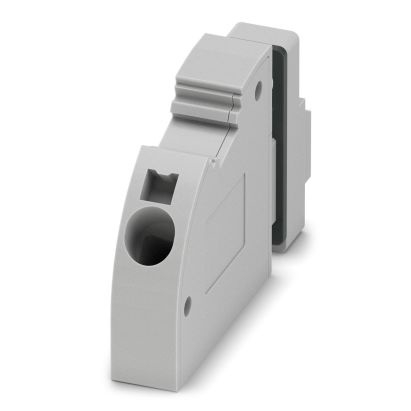

PHOENIX CONTACT 接线板-面板安装 3056912

3056912概述

    # Panel Feed-Through Terminal Block PWO 4-POT-SCM

    产品简介


    基本介绍
    Panel Feed-Through Terminal Block(穿面板式接线端子块)PWO 4-POT-SCM 是一款用于高效连接导线的设备。它适用于多种工业应用场合,例如自动化控制系统、配电盘及各类机械设备中的信号传输和电源分配。此款接线端子块通过无工具安装方式实现快速便捷的连接操作,广泛应用于需要高可靠性连接的环境中。
    主要功能
    - Push-in Spring Connection(推入式弹簧连接):通过简单的推压操作即可完成连接,无需额外工具。
    - Snap-in Principle(插拔原理):提供轻松安装到设备面板上的便利性。
    - Panel Thickness Compensation(面板厚度补偿):自动适应不同厚度的面板,实现广泛适用性。
    应用领域
    - 工业自动化系统
    - 配电盘
    - 机械设备中的信号传输和电源分配

    技术参数


    | 参数名称 | 规格 |

    | 连接方式 | 推入式弹簧连接,插拔式连接 |
    | 导体截面积(硬导体) | 0.2 mm² - 4 mm² |
    | 导体截面积(软导体) | 0.2 mm² - 6 mm² |
    | 导体截面(AWG) | 24 - 12 AWG |
    | 额定电流(IN) | 18 A |
    | 最大负载电流 | 20 A |
    | 额定电压(UN) | 800 V |
    | 尺寸 | 宽度:8.1 mm |
    | 绝缘材料 | 聚酰胺(PA) |
    | 额定污染等级 | 3级 |
    | 最大使用温度范围 | -40 °C 到 105 °C |
    | 过电压类别 | III类 |

    产品特点和优势


    - 时间节约型连接:采用推入式连接,无需工具,显著提高装配效率。
    - 稳定的接触力:定义的接触力确保长期稳定运行。
    - 易安装设计:无需工具的插拔式设计便于快速安装。
    - 面板厚度自动补偿:能够适应不同厚度的面板,确保通用性。
    - 可靠的密封性能:即使在低粘度灌封材料环境下,仍能保持可靠密封。

    应用案例和使用建议


    使用案例
    这款接线端子块可以广泛应用于自动化控制系统的配电盘上,如PLC系统的输入输出模块接线、电机控制中心的连接等场景。由于其具备宽泛的导体截面积范围和良好的电气性能,非常适合要求频繁维护和复杂接线的操作环境。
    使用建议
    - 选择合适的导线截面积:根据实际负载需求选择适当大小的导线以避免过载。
    - 注意安全规范:确保安装由专业电气工程师进行,并遵循所有相关安全标准。
    - 定期检查维护:定期检查连接处是否有松动或损坏现象,以保证长时间稳定运行。

    兼容性和支持


    兼容性
    - 支持与多种标准接线系统相兼容,适用于不同类型的面板安装。
    - 该产品符合IEC 60947-7-1标准及北美认证(cULus),并且获得了中国RoHS认证,表明其在环境保护方面符合要求。
    厂商支持
    - 凭借Phoenix Contact提供的技术支持和客户服务体系,用户可获取详尽的产品文档、培训资料及售后服务。

    常见问题与解决方案


    问题1
    Q: 如何正确安装推入式弹簧连接器?
    A: 确保推入弹簧与导线直接接触,施加适量压力使其锁定。
    问题2
    Q: 在什么情况下接线端子会出现过热现象?
    A: 当导体截面积选择不当或连接不紧密时,可能会导致接线端子过热。应严格按照额定值使用并检查连接质量。
    问题3
    Q: 如何处理导线滑出的问题?
    A: 仔细检查是否有足够的插入深度和接触力。必要时可使用绝缘套管增强稳定性。

    总结和推荐


    综上所述,Panel Feed-Through Terminal Block PWO 4-POT-SCM 不仅在电气性能上表现优异,还具有多种实用的设计亮点。其便捷的安装方法、广泛的适用性和优良的环境适应性使其成为众多行业中的理想选择。强烈推荐给对可靠性和效率有高要求的应用场景。

3056912参数

参数
长*宽*高 46mm*8.1mm*30mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3056912厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3056912数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 3056912 3056912数据手册

3056912封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6335 ¥ 22.2531
10+ $ 2.576 ¥ 21.7672
25+ $ 2.387 ¥ 20.1702
50+ $ 2.2572 ¥ 19.0733
100+ $ 2.0736 ¥ 17.5219
250+ $ 1.9224 ¥ 16.2443
500+ $ 1.8252 ¥ 15.4229
1000+ $ 1.68 ¥ 14.196
2500+ $ 1.638 ¥ 13.8411
库存: 48
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.25
直接购买
加入购物车
