0707057

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5.08mm间距8p插拔式接线端子 直通接头, COMBICON DFK-MSTB系列, 320.0 v, 焊接/滑扣
供应商型号: BN-0707057
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线板-面板安装 0707057

0707057概述

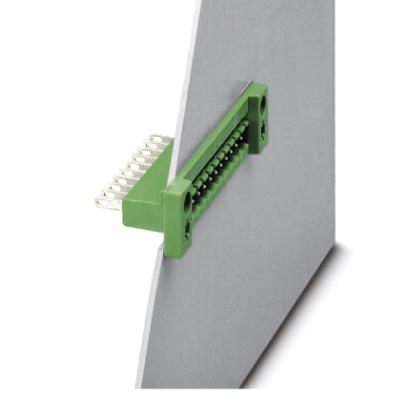

    # 印刷电路板连接器DFK-MSTB 2,5/ 8-G-5,08技术手册

    产品简介


    产品类型与主要功能
    DFK-MSTB 2,5/ 8-G-5,08 是一款印刷电路板连接器,专为电子设备内部的信号传输和电源连接设计。该连接器支持焊接和滑套连接两种方式,旨在提供灵活多样的连接解决方案。
    应用领域
    DFK-MSTB 2,5/ 8-G-5,08 广泛应用于工业自动化、通信设备、控制面板等领域,特别是在需要高可靠性和稳定性的场合。

    技术参数


    尺寸
    - 长度 (l): 17.5 mm
    - 宽度 (w): 60.96 mm
    - 高度 (h): 29.5 mm
    - 针距: 5.08 mm
    工作参数
    - 额定电压(III/2): 320 V
    - 标称工作电流: 12 A
    - 最大负载电流: 12 A
    - 绝缘材料: PA(聚酰胺)
    - 额定电涌电压(III/2): 4 kV
    - 额定横截面: 2.5 mm²
    - 刚性导线最小横截面: 0.2 mm²
    - 刚性导线最大横截面: 2.5 mm²
    其他规格
    - 绝缘材料组: I
    - 阻燃等级: UL 94 V2
    - 连接方式: 焊接/滑套连接
    - 触点表面: 锡

    产品特点和优势


    优势
    1. 自由选择连接方式: 支持焊接和滑套连接,可根据具体需求选择最合适的连接方式。
    2. 高可靠性: 获得多种认证,包括CSA、VDE、IECEE CB Scheme、cULus Recognized等,确保连接器在各种环境下的稳定运行。
    3. 易操作: 体积适中且结构简单,便于安装和维护。

    应用案例和使用建议


    使用案例
    DFK-MSTB 2,5/ 8-G-5,08 在一些复杂的工业控制和自动化系统中广泛使用。例如,在工业控制柜内,它可以用来实现内部组件之间的信号传输和电源连接。
    使用建议
    - 环境考虑: 由于额定电压较高(320 V),应确保连接器周围的环境符合相应的安全标准,避免过高的环境湿度或腐蚀性气体影响其性能。
    - 布线规划: 考虑到最大负载电流为12 A,建议合理规划电路布线,以保证电流的有效流动。

    兼容性和支持


    兼容性
    该产品可以与以下连接器配套使用:
    - MSTB 2.5/...ST-5.08 和 MSTBT 2.5/...ST-5.08
    - 还有其他多种配套产品,如各种类型的插拔式连接器和穿墙式插座。
    厂家支持
    - 技术支持: 准备了一系列的配件和相关文档,以便用户更好地理解和使用产品。
    - 售后服务: 用户可通过Phoenix Contact官网获取更多技术支持和售后服务。

    常见问题与解决方案


    常见问题
    1. 导线连接不稳定
    - 解决方案: 确认导线横截面积符合技术规格,并确保焊接或滑套连接完全到位。
    2. 连接器无法通过认证测试
    - 解决方案: 检查所有电气参数是否符合标准要求,必要时更换新的连接器并重新测试。

    总结和推荐



    总结


    DFK-MSTB 2,5/ 8-G-5,08是一款高度可靠的印刷电路板连接器,具有多种连接方式和高稳定性。其广泛的应用范围和多项认证,使其成为众多行业领域的首选连接器之一。
    推荐
    鉴于其优越的性能和广泛的适用性,强烈推荐该产品用于需要高可靠性和稳定性的应用场合。

0707057参数

参数
长*宽*高 17.5mm*60.96mm*29.5mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

0707057厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0707057数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0707057 0707057数据手册

0707057封装设计

查看详情并下载
Symbol
Footprint
3D Model
