2908193

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器,TTC-6P-1X2-12DC-PT-I,Surge Suppressors 5kA 12VDC DIN Rail
供应商型号: Q-2908193
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 电路保护 2908193

2908193概述

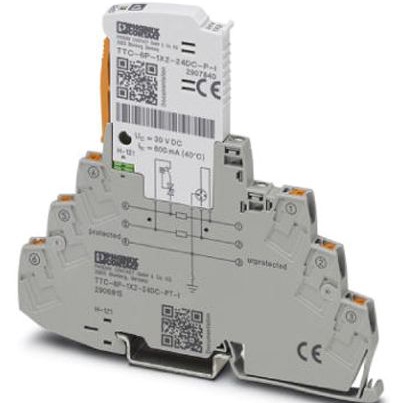

    TTC-6P-1X2-12DC-PT-I Surge Protection Device

    1. 产品简介


    TTC-6P-1X2-12DC-PT-I 是一款专为测量和控制回路(MCR)技术设计的浪涌保护装置。它由一个保护插头和底座组件组成,并内置了状态指示灯,适用于2线浮信号电路。该设备可以在安全相关的电路中使用,最高可达SIL 3等级。该产品的关键优势在于它的空间节约设计(宽度仅为6毫米)和连续监测保护装置的能力,且可选配远程信号功能。

    2. 技术参数


    - 产品类型:浪涌保护装置
    - 绝缘特性:
    - 过电压类别:III
    - 污染程度:2
    - 电气特性:
    - 额定电压:12V DC
    - 连接方式:推入式连接
    - 导体截面:柔性 0.2 mm² 至 2.5 mm²;硬导体 0.2 mm² 至 4 mm²;AWG 24 至 12
    - 尺寸:
    - 宽度:6.2 mm +0.1 mm
    - 高度:105.8 mm
    - 深度:100 mm(含DIN轨道 7.5 mm)
    - 材料:
    - 底座颜色:灰色(RAL 7042)
    - 公连接头颜色:浅灰色(RAL 7035)
    - 阻燃等级:UL 94 V-0
    - 绝缘材料:PBT
    - 外壳材料:PBT
    - 环境条件:
    - 防护等级:IP20
    - 工作温度范围:-40°C 至 85°C
    - 储存/运输温度范围:-40°C 至 85°C
    - 海拔高度:≤ 4000 米(海拔高度)
    - 可操作湿度:5% 至 95%
    - 标准和认证:
    - 符合IEC 61643-21和EN 61643-21标准
    - 符合欧盟RoHS和REACH法规

    3. 产品特点和优势


    TTC-6P-1X2-12DC-PT-I 的主要特点是其紧凑的设计和强大的保护能力。由于采用推入式连接方式,安装方便快捷,减少了施工时间和成本。此外,该设备具有连续监测功能,能够在电路出现故障时通过状态指示灯发出警告。另外,可选配的远程信号功能使其可以集成到自动化控制系统中,增强了系统的可靠性和可维护性。

    4. 应用案例和使用建议


    TTC-6P-1X2-12DC-PT-I 广泛应用于各种工业环境中,如电力系统、电信设施、交通控制系统和工厂自动化系统等。特别是在需要高可靠性、长时间稳定运行的应用场景中,其优越的浪涌防护能力和远程监控功能尤为重要。
    使用建议:
    - 确保设备安装在符合IEC和EN标准的DIN轨道上,以确保其正常工作。
    - 在安装过程中要确保正确的接线,避免错误接线导致的保护失效。
    - 定期检查状态指示灯的工作情况,以及时发现潜在的故障并采取措施。

    5. 兼容性和支持


    TTC-6P-1X2-12DC-PT-I 与PHOENIX CONTACT品牌的其他电子元件兼容,例如其终端标记条、屏蔽连接器和远程信号套件。厂家提供详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题1:设备无法正常工作,指示灯不亮。
    - 解决方案:检查接线是否正确,并确认电源是否正常供电。
    - 问题2:设备在雷电环境下频繁触发。
    - 解决方案:确保接地系统良好,避免强电流导致频繁误动作。
    - 问题3:设备响应时间较长。
    - 解决方案:检查是否有任何干扰源,保持周围环境的清洁和干燥。

    7. 总结和推荐


    总体来说,TTC-6P-1X2-12DC-PT-I是一款高性能、可靠性强的浪涌保护装置,特别适合用于要求严格的安全相关电路。其空间节约设计和远程信号功能使其在众多应用场合中脱颖而出。强烈推荐给需要高可靠性的工业控制和信号保护的用户。

2908193参数

参数
类型 -
长*宽*高 105.8mm*6.2mm*105.8mm
安装方式 DIN导轨安装

2908193厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2908193数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2908193 2908193数据手册

2908193封装设计

查看详情并下载
Symbol
Footprint
3D Model
