2906716

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器,TTC-6-2X1-M-24DC-UT-I,浪涌保护器, TTC 系列, 20kA
供应商型号: 2906716-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 电路保护 2906716

2906716概述

    电子元器件技术手册:TTC-6-2X1-M-24DC-UT-I 浪涌保护装置

    1. 产品简介

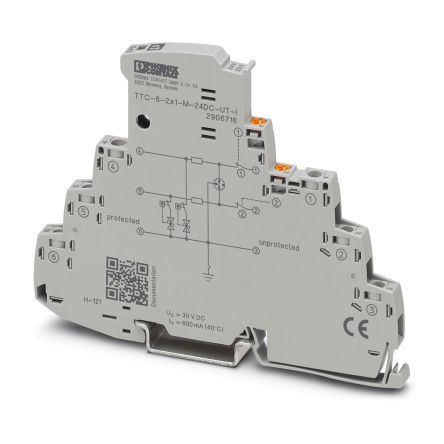

    TTC-6-2X1-M-24DC-UT-I 是一款由Phoenix Contact公司生产的浪涌保护装置,适用于两路信号线的过电压保护,例如数字输入/输出(Digital IN/OUT)。该装置具有集成状态指示器和断开刀开关,可以为信号电路提供可靠的保护。产品主要应用于需要高度可靠性和稳定性的工业控制和自动化系统中。

    2. 技术参数


    - 尺寸:高度 105.8 mm,宽度 6.2 mm (+0.1 mm),深度 83.5 mm(含DIN轨 7.5 mm)
    - 工作温度范围:运行时 -40 °C 至 85 °C;存储/运输时 -40 °C 至 85 °C
    - 防护等级:IP20
    - 材质:外壳材料为PBT,阻燃等级达到UL 94 V-0标准
    - 安装方式:DIN轨安装
    - 工作电压:标称电压 24 V DC,最大连续电压 30 V DC
    - 额定电流:600 mA(40 °C时)
    - 响应时间:≤ 1 ns
    - 电压保护水平:C1 - ≤ 140 V,C2 - ≤ 130 V,C3 - ≤ 45 V 或 50 V,D1 - ≤ 500 V
    - 认证:符合IEC 61643-21 和 EN 61643-21 标准,并获得 DNV GL、CSA、UL、CSAus 和 cCSAus 认证

    3. 产品特点和优势


    - 空间节约:整体宽度仅为6.2 mm,非常适合空间受限的应用场景。
    - 信号状态监控:机械状态指示器无需额外电源即可监控信号线路的状态。
    - 远程监控:可选配的远程信号模块可监测多达40个装置,且无需额外布线。
    - 维护便捷:垂直断开刀开关方便进行维护工作。
    - 安全性能:在过载情况下具备自动断开功能,确保系统的安全运行。

    4. 应用案例和使用建议


    - 应用案例:TTC-6-2X1-M-24DC-UT-I 适用于工业控制系统中的信号线路保护,如PLC、传感器、执行器等设备。其紧凑设计使其易于集成到现有的DIN轨系统中。
    - 使用建议:在安装时需注意保证适当的接地连接以提高浪涌保护效果。此外,根据具体的应用场景选择合适的连接方法和导线截面,以确保最佳的电气性能。

    5. 兼容性和支持


    - 兼容性:TTC-6-2X1-M-24DC-UT-I 适用于各种工业标准的DIN轨系统,能够与其他标准的工业自动化设备兼容。
    - 支持和维护:制造商提供了详细的技术文档和支持服务,用户可通过官方网站获取相关资料和技术支持。

    6. 常见问题与解决方案


    - 问题1:如何检查浪涌保护装置的状态?
    - 解决办法:通过观察装置上的机械状态指示器来判断是否需要更换。
    - 问题2:如何处理过载情况?
    - 解决办法:断开设备并重新检查电源和负载连接,如果发现异常则应及时更换浪涌保护装置。

    7. 总结和推荐


    总体而言,TTC-6-2X1-M-24DC-UT-I 是一款高效可靠的浪涌保护装置,适用于多种工业应用场景。其独特的设计和广泛的功能使其成为保护信号线路的理想选择。我们强烈推荐此产品给需要高可靠性浪涌保护解决方案的用户。

2906716参数

参数
类型 -
长*宽*高 83.5mm*6.2mm*105.8mm
安装方式 DIN导轨安装
零件状态 在售

2906716厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2906716数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2906716 2906716数据手册

2906716封装设计

查看详情并下载
Symbol
Footprint
3D Model
