2801288

产品分类: 电路保护
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,浪涌保护器,PT-IQ-3-HF-12DC-PT,
供应商型号: 2801288-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 电路保护 2801288

2801288概述


    产品简介

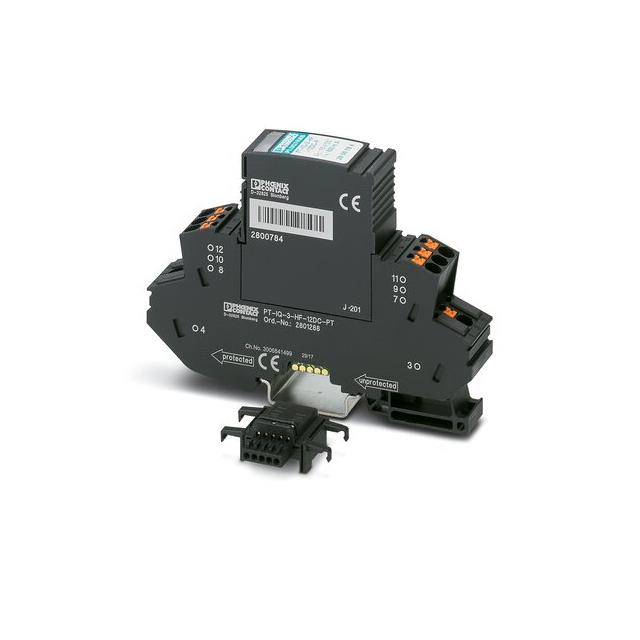

    本产品是来自Phoenix Contact的一款信号浪涌保护装置,型号为PT-IQ-3-HF-12DC-PT(编号:2801288)。该装置由保护插件和基座组成,内置多级状态指示器,适用于具有共参考电位的三根信号线。此装置特别适合高频应用和无供电电压的电信接口,传输速度可达90 MBit/s。通过集成的浪涌保护功能,它能够有效防止雷击和其他电涌对设备造成的损害,从而确保通信网络和系统的稳定运行。

    技术参数


    尺寸及环境条件
    - 尺寸:高度109.3mm,宽度17.7mm,深度77.5mm
    - 环境温度:
    - 工作温度范围:-40°C到70°C
    - 存储/运输温度范围:-40°C到85°C
    - 防护等级:IP20
    - 标准:符合IEC 60664-1标准关于间隙和爬电距离的要求
    一般参数
    - 材质:外壳采用PA 6.6材料,具有UL 94 V0阻燃等级
    - 颜色:黑色
    - 安装方式:DIN导轨安装,导轨宽度为35mm
    - 连接方式:推入式连接
    电气参数
    - 传输速度:90 MBit/s
    - 最大连续电压:15 V DC,10 V AC
    - 额定电流:600 mA(40°C时)
    - 浪涌电流:
    - 峰值电流Imax(8/20 µs):10 kA
    - 冲击放电电流Iimp(10/350 µs):2.5 kA
    - 电压保护水平:
    - 信号对信号(C1-C3):≤90 V(C1-1 kV/500 A),≤40 V(C3-25 A/50 A)
    - 信号对地(C1-C3):≤90 V(C1-1 kV/500 A),≤40 V(C3-25 A/50 A)
    - 响应时间:≤1 ns
    - 输入衰减:0.3 dB(≤10 MHz/150 Ω)

    产品特点和优势


    PT-IQ-3-HF-12DC-PT具有显著的优势,主要体现在以下几个方面:
    - 高防护性能:该装置能够承受高达10 kA的峰值电流,提供有效的浪涌保护。
    - 高可靠性:响应时间短至1 ns,保证快速有效地响应电涌事件。
    - 兼容性广泛:适用于多种电气接口和高频应用,且具有IP20防护等级。
    - 易于安装和维护:采用DIN导轨安装,简化了安装过程,推入式连接方式使得接线方便快捷。

    应用案例和使用建议


    应用案例
    PT-IQ-3-HF-12DC-PT适用于各种需要高可靠性的信号传输场合,例如工业自动化系统、通信基础设施、以及电力系统。具体的应用场景包括数据中心、工厂自动化系统、以及远程监控站。
    使用建议
    为了获得最佳的保护效果,建议在安装前详细检查电气接口的匹配情况,并确保所有连接处正确接地。此外,在日常使用过程中定期检查装置的状态指示器,以确保其正常工作。

    兼容性和支持


    该装置与大多数标准DIN导轨和推入式连接器兼容。Phoenix Contact提供详尽的技术文档和安装指南,帮助用户更好地理解和使用此产品。此外,公司还提供了强大的客户支持服务,确保用户能够及时解决问题。

    常见问题与解决方案


    1. 问:如何确认浪涌保护装置是否正常工作?
    答:可以通过观察装置上的状态指示器来确认。通常情况下,绿色表示正常工作,红色表示出现故障。
    2. 问:装置的最大连续电压是多少?
    答:装置的最大连续电压为15 V DC或10 V AC,取决于具体应用。
    3. 问:如果出现故障,如何复位装置?
    答:装置内部具备自动复位机制,一旦电涌事件结束,装置会自动恢复正常工作。如果手动复位,则需按制造商提供的步骤操作。

    总结和推荐


    综上所述,PT-IQ-3-HF-12DC-PT是一款高效可靠的信号浪涌保护装置,适用于各种高要求的应用场景。其卓越的防护性能、可靠的电气特性以及简便的安装和维护方式使其在市场上具有极高的竞争力。如果您正在寻找一款能有效保护通信和控制系统免受电涌影响的产品,PT-IQ-3-HF-12DC-PT无疑是一个理想的选择。

2801288参数

参数
类型 -
长*宽*高 17.7mm(宽度)*109.3mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2801288厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2801288数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护 PHOENIX CONTACT 2801288 2801288数据手册

2801288封装设计

查看详情并下载
Symbol
Footprint
3D Model
