首页  >  产品百科  >  FKC12-24S12

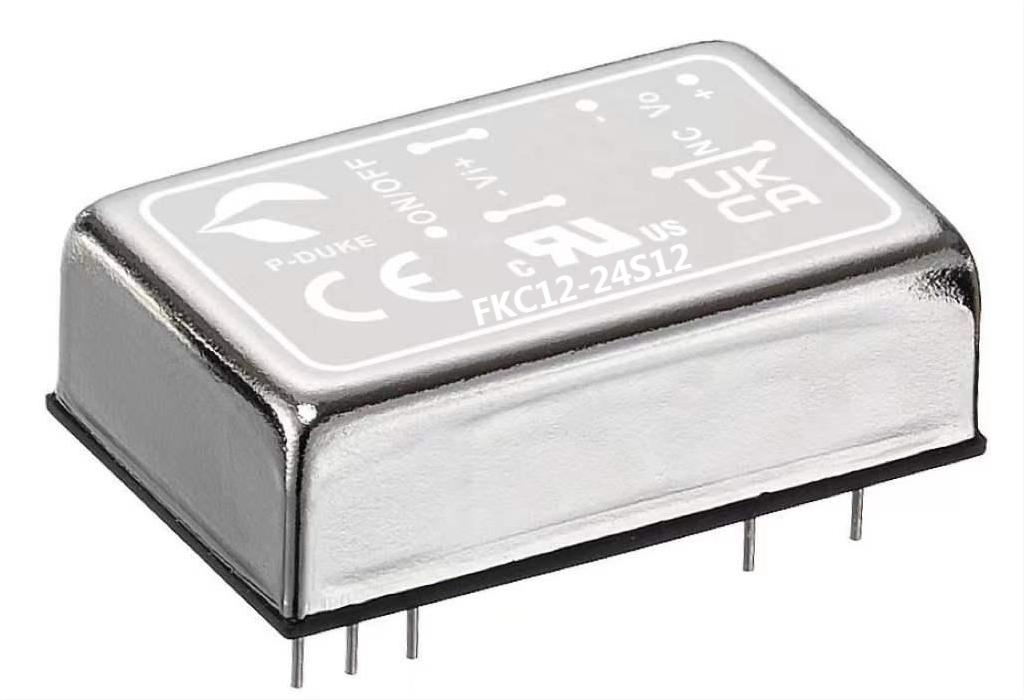

FKC12-24S12

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 87% 12V DIP-24
供应商型号: SG-FKC12-24S12
供应商: 期货订购
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 FKC12-24S12

FKC12-24S12概述

    FKC12 Series DC-DC Converters

    1. 产品简介


    FKC12系列是P-DUKE Technology Co., Ltd.生产的一系列高效率DC-DC转换器。该系列涵盖了多种型号,包括单输出(Single)和双输出(Dual)电压型号,适用于9VDC到75VDC的输入范围。这些转换器的主要功能是将高输入电压转换为所需的稳定输出电压,广泛应用于自动化、数据通信、工业测量、电信、汽车、船用充电器、医疗设备、光伏(PV)系统和铁路等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9VDC至75VDC |
    | 输出电压(单输出) | 2.5V、3.3V、5.1V、12V、15V |
    | 输出电流(满载) | 2400mA至3500mA |
    | 输入电流(空载) | 15mA至50mA |
    | 效率 | 82%至88% |
    | 最大电容负载 | 2000μF至430μF |

    3. 产品特点和优势


    - 高效率: 该系列转换器在典型情况下可以达到高达88%的效率。
    - 宽输入电压范围: 能够适应从9VDC到75VDC的广泛输入电压。
    - 双输出选项: 除了标准的单输出版本外,还提供双输出版本以满足更复杂的需求。
    - 紧凑设计: 小巧的设计使其能够轻松集成到各种应用中。
    - 高可靠性: 拥有较高的MTBF(平均故障间隔时间),确保长期稳定运行。

    4. 应用案例和使用建议


    FKC12系列广泛应用于工业自动化控制系统、通信设备和医疗设备等领域。例如,在自动化控制中,可以作为传感器和执行器的电源供应,确保系统的稳定性和可靠性。对于使用这类转换器的应用场景,建议如下:
    - 散热设计: 在高负载情况下,务必注意良好的散热设计,避免因温度过高而导致的性能下降。
    - 合适的输入滤波器: 使用适当的输入滤波器,如Nippon Chemi-Con KY系列电容器,可以有效抑制输入电压波动。
    - 正确选择熔丝: 根据输入电压和型号选择合适规格的熔丝,确保系统的安全性和稳定性。

    5. 兼容性和支持


    FKC12系列DC-DC转换器与其他标准电子元器件兼容,易于集成到现有系统中。P-DUKE公司提供全面的技术支持和售后服务,包括安装指导、使用手册和常见问题解答等。如果您需要更多帮助,可以通过其官方网站联系技术支持团队。

    6. 常见问题与解决方案


    - Q: 为什么我的转换器没有输出电压?
    - A: 首先检查输入电压是否在规定的范围内。如果输入正常,检查接线是否正确,特别是Ctrl引脚和地线。

    - Q: 转换器工作时温度过高怎么办?
    - A: 检查散热设计是否合理。可以增加外部散热片或强制风冷,确保温度不超过“最大外壳温度”。

    - Q: 如何正确选择输入滤波器?
    - A: 推荐使用Nippon Chemi-Con KY系列220μF/100V电容器,这有助于降低输入电压的纹波和噪声。

    7. 总结和推荐


    总体来看,FKC12系列DC-DC转换器具有广泛的适用范围、高效能和高可靠性。特别适合需要高效率、宽输入电压范围及紧凑设计的应用场合。对于需要稳定电源的设备来说,FKC12系列是值得推荐的选择。如果您需要一个稳定可靠的电源解决方案,FKC12系列将是您的理想之选。

FKC12-24S12参数

参数
特性 -
输入电压最大值 -
散热方式 -
输出方式 -
类型 -
转换效率 87%
开关频率 -
输出电压组数 -
输出电压 12V
输出总功率 -
输入电压最小值 -
输出电流最大值 -
最大容性负载 -
通用封装 DIP-24

FKC12-24S12数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 FKC12-24S12 FKC12-24S12数据手册

FKC12-24S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
