首页  >  产品百科  >  FEC15-48D15

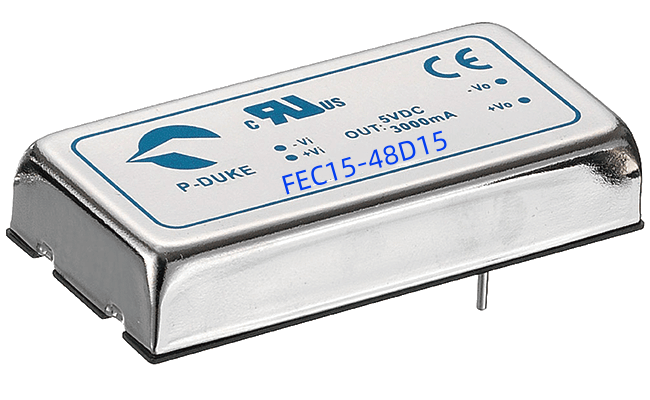

FEC15-48D15

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 330KHz 15W 500mA,500mA 15V,-15V 75V 36V Fixed
供应商型号: 14M-FEC15-48D15
供应商: 云汉优选
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 FEC15-48D15

FEC15-48D15概述

    FEC15系列直流电源模块技术手册

    1. 产品简介


    FEC15系列是由P-DUKE Technology Co., Ltd.设计生产的直流电源模块,适用于多种工业自动化、数据通信、医疗、光伏、铁路等领域。该系列产品提供单路和双路输出选项,并具有多种输入电压范围(12Vdc、24Vdc、48Vdc),支持5V、12V、15V等多种输出电压等级。这些模块设计紧凑,高效稳定,广泛应用于各种严苛的工作环境中。

    2. 技术参数


    - 输入范围: 9 ~ 18 Vdc, 18 ~ 36 Vdc, 36 ~ 75 Vdc
    - 输出电压: 单路: 3.3V、5V、12V、15V; 双路: ±5V、±12V、±15V
    - 输出电流:
    - 单路: 3.3V时为0mA,5V时为15mA,12V时为0mA,15V时为0mA
    - 双路: ±5V时为0mA,±12V时为0mA,±15V时为±10mA
    - 效率: 最高可达88%
    - 温度范围: -40°C至+100°C
    - 远程开关控制: 支持正逻辑和负逻辑控制
    - 保护功能: 包括过电压保护、过载保护和短路保护

    3. 产品特点和优势


    - 高效能: 输出电压精度高达±1%,并具备优良的负载调节能力
    - 高可靠性: 宽温范围操作,耐冲击和振动
    - 灵活配置: 单路和双路输出,支持多种输入电压范围
    - 紧凑设计: 适用于多种安装方式,便于集成于现有系统
    - 安全防护: 高隔离电压,保障电路安全

    4. 应用案例和使用建议


    - 工业自动化: 在恶劣环境下提供稳定的电源供应,如机床控制系统
    - 数据通信: 确保通讯设备的持续稳定运行
    - 医疗设备: 满足医疗仪器对电源的高要求,保证患者安全
    - 光伏系统: 适应太阳能板供电的波动性,提供稳定输出
    使用建议:
    - 为了确保最佳性能,在使用前需确认散热措施,确保模块温度不超过最大值。
    - 使用外部输入滤波电容以减少电磁干扰。
    - 注意连接线路的正确性,避免因接线错误导致模块损坏。

    5. 兼容性和支持


    - 兼容性: 具备宽范围输入电压,可以轻松接入不同电压等级的电源系统。
    - 支持: 厂商提供详细的技术文档和用户手册,并支持技术咨询。建议根据具体应用场景选择合适的型号,并咨询厂商以获取技术支持。

    6. 常见问题与解决方案


    - 问题1: 设备无法启动
    - 解决方案: 检查输入电压是否在允许范围内,确保电源模块正常。
    - 问题2: 输出电压不稳
    - 解决方案: 确认负载量,必要时增加负载量以满足最小负载要求。
    - 问题3: 设备过热
    - 解决方案: 确认散热措施,确保模块周围空气流通良好。

    7. 总结和推荐


    FEC15系列直流电源模块凭借其高效率、高可靠性和多功能性,在多个领域表现出色。其独特的设计和广泛的适用范围使其成为工业自动化和通信领域的理想选择。无论是需要稳定电源供应的应用还是对电源质量有较高要求的场合,FEC15系列都值得考虑。我们强烈推荐这款产品,特别是对于寻求高性能、高可靠性的应用。

FEC15-48D15参数

参数
转换效率 -
最大容性负载 -
输入电压最小值 36V
输入电压最大值 75V
特性 -
输出方式 Fixed
开关频率 330KHz
输出电压 15V,-15V
输出电压组数 -
类型 -
输出总功率 15W
输出电流最大值 500mA,500mA
散热方式 -

FEC15-48D15数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 FEC15-48D15 FEC15-48D15数据手册

FEC15-48D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 201.6
5+ ¥ 196.56
15+ ¥ 192.88
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 201.6
