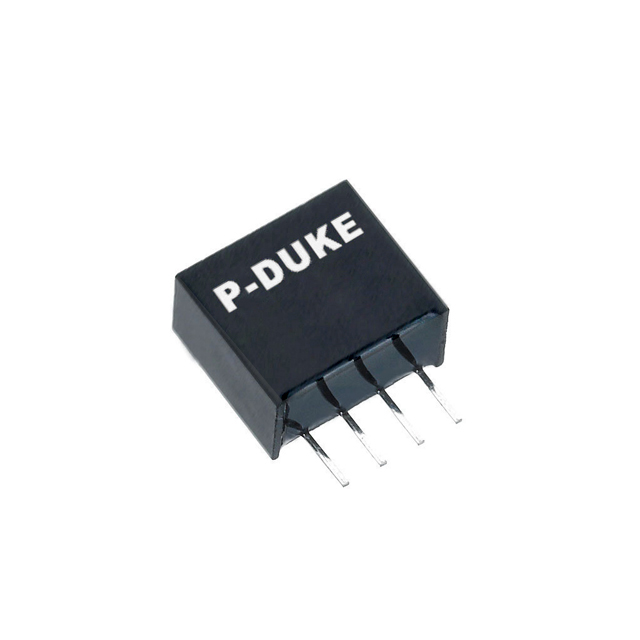

EUR01-12S05

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 145KHz(Typ) 1W 200mA 5V 13.2V 10.8V Fixed SIP 通孔安装
供应商型号: 14M-EUR01-12S05
供应商: 云汉优选
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 EUR01-12S05

EUR01-12S05概述

    # EUR01 系列 DC-DC 转换器技术手册解析

    产品简介


    EUR01 系列是 P-DUKE Technology Co., Ltd. 推出的一系列高效 DC-DC 转换器模块,适用于多种工业及消费电子领域的电源转换需求。产品通过高隔离电压和紧凑的设计,能够在严苛的工作环境下提供稳定的输出电压。主要功能包括直流输入到直流输出的高效转换,提供单路或多路输出选项,广泛应用于自动化、医疗、光伏(PV)、铁路、通信等领域。

    技术参数


    | 参数 | 型号范围 | 输入电压范围 | 输出电压(VDC) | 输出电流(mA) | 效率 (%) | 最大电容负载 (μF) |
    ||
    | 典型值 | EUR01-33□□□ 至 EUR01-24□□□ | 2.9~3.6 至 21.6~26.4 | 3.3 至 24 | 4.2~303 | 72~81 | 22~150 |
    其他技术规格
    - 输入电压范围:根据型号不同分为多个档位,满足不同应用场景的需求。
    - 隔离电压:标准型为 1600VDC,H 型为 3000VDC。
    - 效率:最高可达 81%,典型范围为 72%-81%。
    - 纹波噪声:测量带宽为 20MHz 时,不超过 100mVp-p。
    - 温度系数:±0.1%/℃,适合宽温域操作。
    - 短路保护:具备连续短路保护功能。

    产品特点和优势


    EUR01 系列 DC-DC 转换器的主要特点和优势包括:
    1. 高隔离电压:高达 3000VDC 的隔离电压,确保在高压环境下安全运行。
    2. 高效率:达到 81% 的高效率,减少能源损耗并提高系统性能。
    3. 宽输入电压范围:支持 2.9V 至 26.4V 的输入电压范围,适应不同电源环境。
    4. 小体积设计:采用非导电黑色塑料外壳,重量仅 1.3g,便于嵌入式应用。
    5. 强环境适应性:工作温度范围为 -40°C 至 +85°C,符合 IEC/EN/UL62368-1 安全标准。

    应用案例和使用建议


    应用案例
    EUR01 系列广泛应用于以下领域:
    - 工业自动化:用于设备内部供电,如传感器、控制板等。
    - 医疗设备:提供稳定的电源以保证诊断仪器的准确性。
    - 光伏(PV)系统:作为逆变器的一部分,实现能量转换。
    - 铁路交通:为车载设备提供可靠电力支持。
    使用建议
    - 在低负载条件下,确保输出端连接适当负载以维持输出稳定性。
    - 对于高电压输入,建议安装合适容量的保险丝以防止过载。
    - 使用推荐的 PCB 布局设计,尤其是高隔离要求的应用中,需额外保护输入和输出之间的焊盘。

    兼容性和支持


    - 兼容性:与主流工业控制器和接口标准高度兼容,可轻松集成至现有系统中。
    - 支持服务:P-DUKE 提供全面的技术支持,包括产品选型指南、应用设计支持及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出范围,确认接线正确性。 |
    | 输出电流低于预期 | 确保负载连接正常,调整负载电阻值。 |
    | 温度过高 | 增加散热片或优化电路布局,确保良好的热管理。 |

    总结和推荐


    EUR01 系列 DC-DC 转换器以其高效率、高可靠性及广泛的适用性成为市场上极具竞争力的产品。其优异的性能使其成为工业自动化、医疗设备、光伏等领域用户的理想选择。强烈推荐在需要高效能 DC-DC 转换解决方案的项目中优先考虑此系列产品。
    最终结论:强烈推荐使用 EUR01 系列 DC-DC 转换器,特别适合需要高隔离电压和高效率的应用场景。

EUR01-12S05参数

参数
输出电流最大值 200mA
特性 -
类型 -
输出电压 5V
输入电压最小值 10.8V
散热方式 -
输出方式 Fixed
输入电压最大值 13.2V
最大容性负载 -
转换效率 -
开关频率 145KHz(Typ)
输出总功率 1W
输出电压组数 -
通用封装 SIP
安装方式 通孔安装
包装方式 管装

EUR01-12S05数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 EUR01-12S05 EUR01-12S05数据手册

EUR01-12S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.4
10+ ¥ 34.22
30+ ¥ 33.64
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.4
