QAE150-24S12W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: Enable,Active Low 330KHz 88% 132W 10A 12V 36V 8.5V Fixed 通孔安装
供应商型号: SG-QAE150-24S12W
供应商: 国内现货
标准整包数: 1

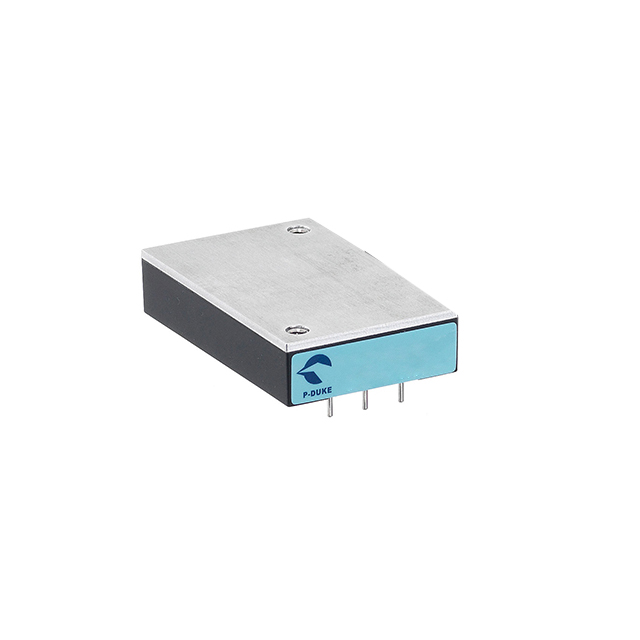

P-DUKE/台湾博大 DC-DC模块 QAE150-24S12W

QAE150-24S12W概述


    产品简介


    QAE150W系列直流电源模块是P-DUKE Technology Co., Ltd.推出的高性能直流电源转换器,适用于铁路自动化、数据通信、工业测量、电信、汽车、医疗等多个领域。该系列产品通过高效率和高可靠性为各种复杂应用场景提供稳定可靠的电力供应。

    技术参数


    输入范围
    - 输入电压:24Vdc(8.5~36Vdc),48Vdc(16.5~75Vdc),110Vdc(40~160Vdc)
    - 启动电压:8.5Vdc(24Vdc),16.5Vdc(48Vdc),43Vdc(110Vdc)
    - 关机电压:7.3Vdc(24Vdc),15.5Vdc(48Vdc),33.0Vdc(110Vdc)
    - 启动时间:75ms
    - 输入浪涌电压:24Vdc下最大50Vdc,48Vdc下最大100Vdc,110Vdc下最大185Vdc
    - 远程ON/OFF:标准为负逻辑,选项为正逻辑
    输出范围
    - 输出电压:3.3Vdc、5Vdc、12Vdc、15Vdc、24Vdc、30Vdc、48Vdc
    - 输出电流:2.5A到30A
    - 电压精度:±1%
    - 负载调节:±0.2%(3.3V和5Vdc输出时)
    其他特性
    - 隔离电压:输入到输出110Vin(nom)下为3000VAC,其他情况下为2250VDC
    - 安全认证:符合IEC/EN/UL 62368-1和EN50121-3-2标准
    - 工作温度范围:-40°C至+105°C
    - 存储温度范围:-55°C至+125°C
    - 热阻:不装配散热片时为9°C/W,装配不同高度散热片时,分别为7.1°C/W、5.5°C/W、4.0°C/W和3.2°C/W

    产品特点和优势


    QAE150W系列直流电源模块具有多种优势:
    1. 高效率:高达90%以上的转换效率,确保长期稳定运行。
    2. 宽输入电压范围:可以适应不同应用领域的电源需求。
    3. 高可靠性:经过严格测试和认证,满足铁路、汽车等行业的苛刻要求。
    4. 灵活的调整能力:可以通过外部电阻轻松调整输出电压。
    5. 良好的热管理:采用散热片设计,有效降低内部温度,延长使用寿命。

    应用案例和使用建议


    应用案例
    - 铁路自动化:为列车控制系统供电,保证信号传输的稳定性和准确性。
    - 数据通信:为通信设备提供稳定的电力供应,提高通信系统的可靠性和稳定性。
    - 工业测量:应用于工业仪表和传感器,确保测量结果的准确性和一致性。
    使用建议
    1. 合理选择散热方式:根据具体应用场景选择合适的散热片类型,以确保最佳散热效果。
    2. 正确安装熔丝:由于模块未内置熔丝,必须在外接线路上加装适当的熔丝,以防止过流导致损坏。
    3. 注意连接极性:确保连接正确,避免因错误连接导致模块故障。

    兼容性和支持


    QAE150W系列直流电源模块具有广泛的兼容性,可以与其他电子元器件和设备无缝对接。P-DUKE Technology Co., Ltd.提供了详尽的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 启动电压过高
    - 解决方法:检查输入电压是否在规定范围内,必要时更换合适型号的产品。

    2. 输出电压不稳定
    - 解决方法:确认负载是否过大,或者是否需要添加外部滤波电容。

    3. 模块过热
    - 解决方法:检查散热措施是否到位,如散热片是否正确安装,周围是否有足够的通风空间。

    总结和推荐


    QAE150W系列直流电源模块凭借其高效率、宽输入范围、高可靠性等优点,在铁路自动化、数据通信、工业测量等领域拥有广泛的应用前景。尽管需要用户自行加装熔丝以增加安全性,但整体来说,该产品具备出色的性价比和市场竞争力,强烈推荐用于需要稳定电力供应的场景。

QAE150-24S12W参数

参数
开关频率 330KHz
输入电压最小值 8.5V
散热方式 -
特性 Enable,Active Low
类型 -
输出电压 12V
输出电流最大值 10A
输出电压组数 -
输出总功率 132W
输出方式 Fixed
最大容性负载 -
转换效率 88%
输入电压最大值 36V
安装方式 通孔安装
包装方式 盒装

QAE150-24S12W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 QAE150-24S12W QAE150-24S12W数据手册

QAE150-24S12W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1345.53
10+ ¥ 1266.38
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1345.53
