首页  >  产品百科  >  FKC08-24S05

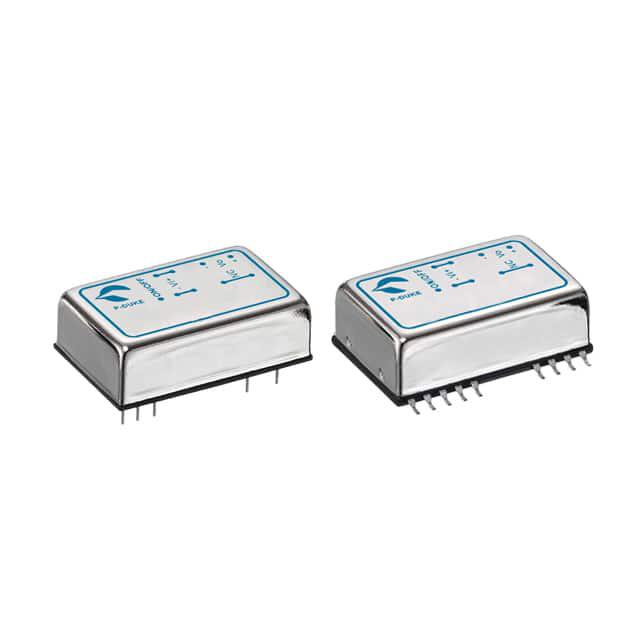

FKC08-24S05

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: Remote On/Off 330KHz 83% 8W 1.5A 5V 36V 18V Fixed DIP 通孔安装
供应商型号: 14M-FKC08-24S05
供应商: 云汉优选
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 FKC08-24S05

FKC08-24S05概述

    # FKC08 系列 DC-DC 转换器

    产品简介


    FKC08 系列是 P-DUKE Technology Co., Ltd. 推出的一款高可靠性的 DC-DC 转换器,适用于多种工业、自动化、通信等领域。该系列转换器具有单路输出(S)和双路输出(D)两种版本,能够提供3.3V、5V、12V和15V等多种电压等级,输入电压范围宽泛,涵盖了常见的12V、24V和48V电源系统。

    技术参数


    | 参数 | 型号 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流(mA) | 输入电流(mA) | 效率(%) | 最大电容负载(μF) |

    | 单路输出 | FKC08-12S33 | 9~18 | 3.3 | 2000 | 10 | 80 | 3300 |
    FKC08-12S05 | 9~18 | 5 | 1500 | 15 | 83 | 1600 |
    FKC08-12S12 | 9~18 | 12 | 666 | 13 | 88 | 350 |
    FKC08-12S15 | 9~18 | 15 | 533 | 20 | 87 | 240 |
    | 双路输出 | FKC08-12D05 | 9~18 | ±5 | ±800 | 15 | 83 | ±1000 |
    FKC08-12D12 | 9~18 | ±12 | ±333 | 20 | 87 | ±160 |
    FKC08-12D15 | 9~18 | ±15 | ±267 | 20 | 85 | ±100 |
    FKC08-24S33 | 18~36 | 3.3 | 2000 | 10 | 80 | 3300 |
    FKC08-24S05 | 18~36 | 5 | 1500 | 30 | 83 | 1600 |
    FKC08-24S12 | 18~36 | 12 | 666 | 13 | 86 | 350 |
    FKC08-24S15 | 18~36 | 15 | 533 | 15 | 85 | 240 |
    FKC08-24D05 | 18~36 | ±5 | ±800 | 15 | 82 | ±1000 |
    FKC08-24D12 | 18~36 | ±12 | ±333 | 15 | 86 | ±160 |
    FKC08-24D15 | 18~36 | ±15 | ±267 | 13 | 85 | ±100 |
    FKC08-48S33 | 36~75 | 3.3 | 2000 | 7 | 80 | 3300 |
    FKC08-48S05 | 36~75 | 5 | 1500 | 8 | 83 | 1600 |
    FKC08-48S12 | 36~75 | 12 | 666 | 10 | 86 | 350 |
    FKC08-48S15 | 36~75 | 15 | 533 | 10 | 86 | 240 |
    FKC08-48D05 | 36~75 | ±5 | ±800 | 8 | 85 | ±1000 |
    FKC08-48D12 | 36~75 | ±12 | ±333 | 8 | 87 | ±160 |
    FKC08-48D15 | 36~75 | ±15 | ±267 | 7 | 87 | ±100 |

    产品特点和优势


    1. 宽输入电压范围:支持12V、24V和48V三种输入电压,广泛适用于不同类型的电源系统。
    2. 高效率:最高可达88%的效率,特别适合对能效要求高的应用场合。
    3. 高可靠性:具备1600VDC的隔离电压,确保电路的安全运行。
    4. 优异的热管理能力:通过导热、对流和辐射三种方式散热,确保长时间稳定运行。
    5. 严格的温度和湿度适应性:能够在-40°C到+100°C的工作温度范围内正常工作,相对湿度可达95%。

    应用案例和使用建议


    应用案例
    FKC08 系列 DC-DC 转换器广泛应用于工业控制、自动化设备、通信基站、医疗器械和新能源汽车等领域。例如,在太阳能光伏系统中,可以将48V直流电转换为所需的12V直流电,以满足各种负载需求。
    使用建议
    1. 安装位置选择:选择通风良好的位置,避免长时间暴露在高温环境中。
    2. 散热措施:使用合适的散热片或散热风扇进行散热,以确保模块温度不超过最大允许值。
    3. 外部滤波电容:根据需要添加外部滤波电容,以减少纹波和噪声,提高输出稳定性。

    兼容性和支持


    FKC08 系列转换器可以与多种其他电子元器件和设备兼容,如输入滤波电容、输出滤波电容等。同时,P-DUK

FKC08-24S05参数

参数
输出电压 5V
输出电流最大值 1.5A
输出总功率 8W
转换效率 83%
输出电压组数 -
输入电压最大值 36V
最大容性负载 -
散热方式 -
输入电压最小值 18V
特性 Remote On/Off
开关频率 330KHz
输出方式 Fixed
类型 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

FKC08-24S05数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 FKC08-24S05 FKC08-24S05数据手册

FKC08-24S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
