HAE75-24S05W

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述:
供应商型号: SG-HAE75-24S05W
供应商: 国内现货
标准整包数: 1

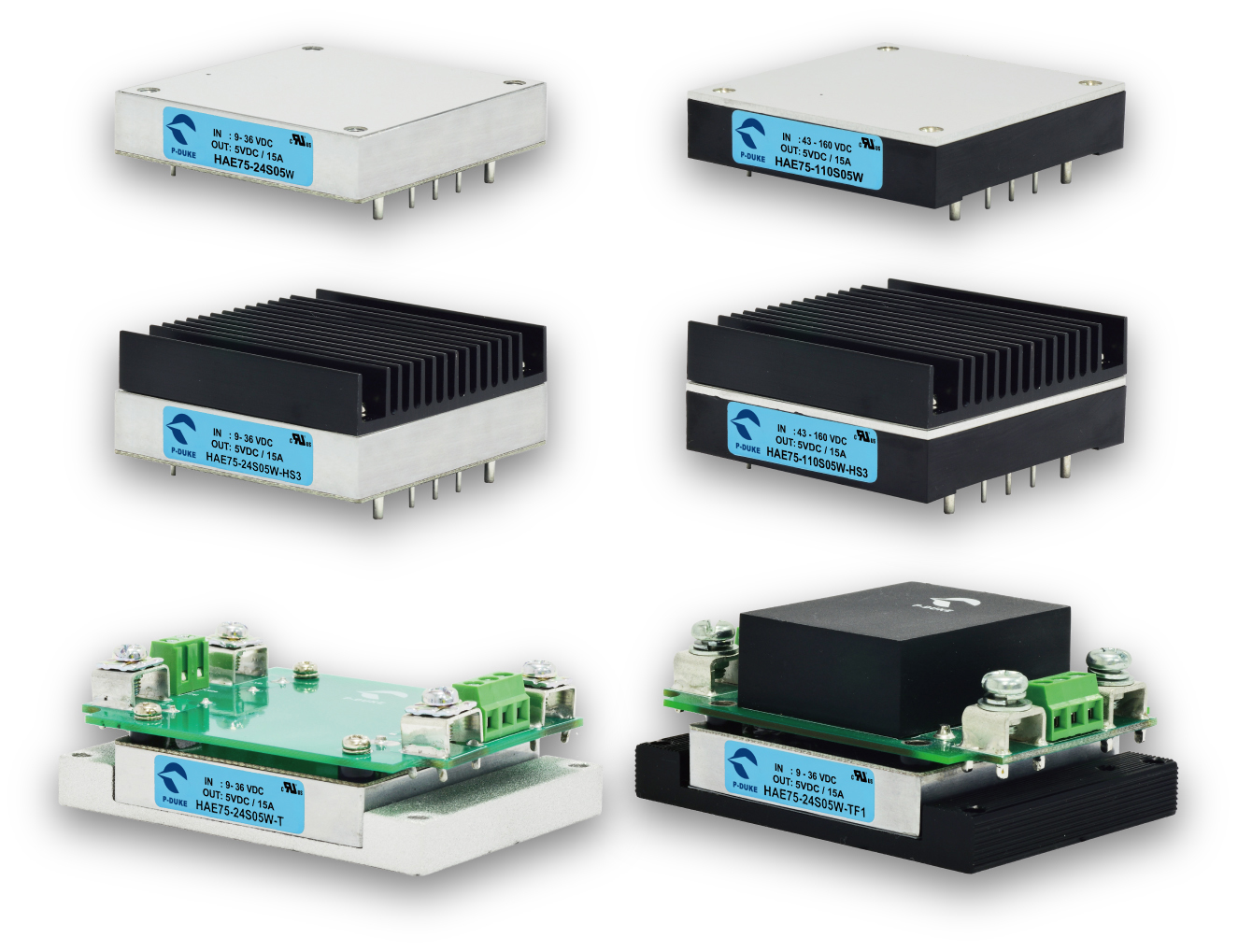

P-DUKE/台湾博大 DC-DC模块 HAE75-24S05W

HAE75-24S05W概述

    # HAE75 系列电源模块技术手册

    产品简介


    HAE75系列是P-DUKE Technology Co., Ltd.(www.pduke.com)开发的一款高效能直流电源转换模块,适用于铁路自动化、数据通信、工业测量、电信、汽车、医疗及光伏等多种应用领域。该模块通过高效的能量转换和稳定的工作表现,在不同电压输入下提供了多种输出选项,满足多样化应用需求。

    技术参数


    输入范围
    - 24Vin:9~36 VDC
    - 48Vin:18~75 VDC
    - 110Vin:43~160 VDC
    输出参数
    | 型号编号 | 输入电压范围 (VDC) | 输出电压 (VDC) | 最大输出电流 (A) | 效率 (%) | 最大电容负载 (μF) |
    |
    | HAE75-24S3P3W | 9~36 | 3.3 | 20 | 87 | 60600 |
    | HAE75-24S05W | 9~36 | 5 | 15 | 88 | 30000 |
    | HAE75-24S12W | 9~36 | 12 | 6.3 | 88 | 5250 |
    | HAE75-24S15W | 9~36 | 15 | 5 | 88 | 3330 |
    | HAE75-24S24W | 9~36 | 24 | 3.2 | 87 | 1330 |
    | HAE75-24S28W | 9~36 | 28 | 2.7 | 87 | 960 |
    | HAE75-24S48W | 9~36 | 48 | 1.6 | 87 | 330 |
    | HAE75-48S3P3W | 18~75 | 3.3 | 20 | 88 | 60600 |
    | HAE75-48S05W | 18~75 | 5 | 15 | 90 | 30000 |
    | HAE75-48S12W | 18~75 | 12 | 6.3 | 90 | 5250 |
    | HAE75-48S15W | 18~75 | 15 | 5 | 89 | 3330 |
    | HAE75-48S24W | 18~75 | 24 | 3.2 | 88 | 1330 |
    | HAE75-48S28W | 18~75 | 28 | 2.7 | 88 | 960 |
    | HAE75-48S48W | 18~75 | 48 | 1.6 | 87 | 330 |
    | HAE75-110S3P3W | 43~160 | 3.3 | 20 | 89 | 60600 |
    | HAE75-110S05W | 43~160 | 5 | 15 | 91 | 30000 |
    | HAE75-110S12W | 43~160 | 12 | 6.3 | 91 | 5250 |
    | HAE75-110S15W | 43~160 | 15 | 5 | 91 | 3330 |
    | HAE75-110S24W | 43~160 | 24 | 3.2 | 90 | 1330 |
    | HAE75-110S28W | 43~160 | 28 | 2.7 | 90 | 960 |
    | HAE75-110S48W | 43~160 | 48 | 1.6 | 90 | 330 |

    产品特点和优势


    1. 高效率:HAE75系列电源模块的最高效率可达91%,表现出色的能源利用率。
    2. 宽输入电压范围:适应各种不同场合下的供电要求,保证了应用的灵活性。
    3. 高可靠性:过载、短路、过压保护等功能,确保系统的安全稳定运行。
    4. 多种输出选择:根据不同的需求,提供多个标准电压输出,以满足不同应用环境。
    5. 良好散热设计:采用多种热沉类型,有效改善散热效果,延长使用寿命。

    应用案例和使用建议


    应用案例
    - 铁路自动化:为信号控制系统提供稳定的电源,提高列车运行的安全性。
    - 数据通信:用于数据中心服务器的电源供应,确保高效稳定的电力支持。
    - 工业测量:在精密仪器仪表中作为可靠的电源模块,提供准确的电源供应。
    使用建议
    - 在安装时,考虑到热管理,尽量避免过热情况发生。
    - 考虑到模块的保护功能,连接适当的保险丝以保障系统安全。
    - 配合外部滤波器,进一步提高性能。

    兼容性和支持


    HAE75系列电源模块与其他电子元件具有良好的兼容性,适用于多种工业标准接口。厂商提供了详细的技术支持,包括产品手册、常见问题解答及维修服务,以帮助客户顺利使用和维护。

    常见问题与解决方案


    1. 问题:输入电压过高时,模块无法正常启动。
    解决方案:检查输入电压范围,确保其在模块规定的范围内。

    2. 问题:输出电压不稳定。
    解决方案:检查连接线路是否松动,必要时调整外部电阻。
    3. 问题:在高温环境下工作时温度过高。
    解决方案:增加外部散热装置或改善通风条件,确保热管理得当。

    总结和推荐


    HAE75系列电源模块凭借其高效率、宽输入范围、可靠性和多种输出选择,成为了市场上备受青睐的产品。它广泛应用于铁路、数据通信、工业测量等多个领域,满足不同用户的需求。我们强烈推荐这一高性能的电源模块,以实现高效且稳定的应用体验。

HAE75-24S05W参数

参数
散热方式 -
特性 -
输出电流最大值 -
最大容性负载 -
开关频率 -
输入电压最大值 -
类型 -
输出电压 -
转换效率 -
输入电压最小值 -
输出电压组数 -
输出方式 -
输出总功率 -

HAE75-24S05W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 HAE75-24S05W HAE75-24S05W数据手册

HAE75-24S05W封装设计

查看详情并下载
Symbol
Footprint
3D Model
