LCD30-24S12W-A

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述:
供应商型号: J-PDUK-0003402
供应商: Chip1stop
标准整包数: 1

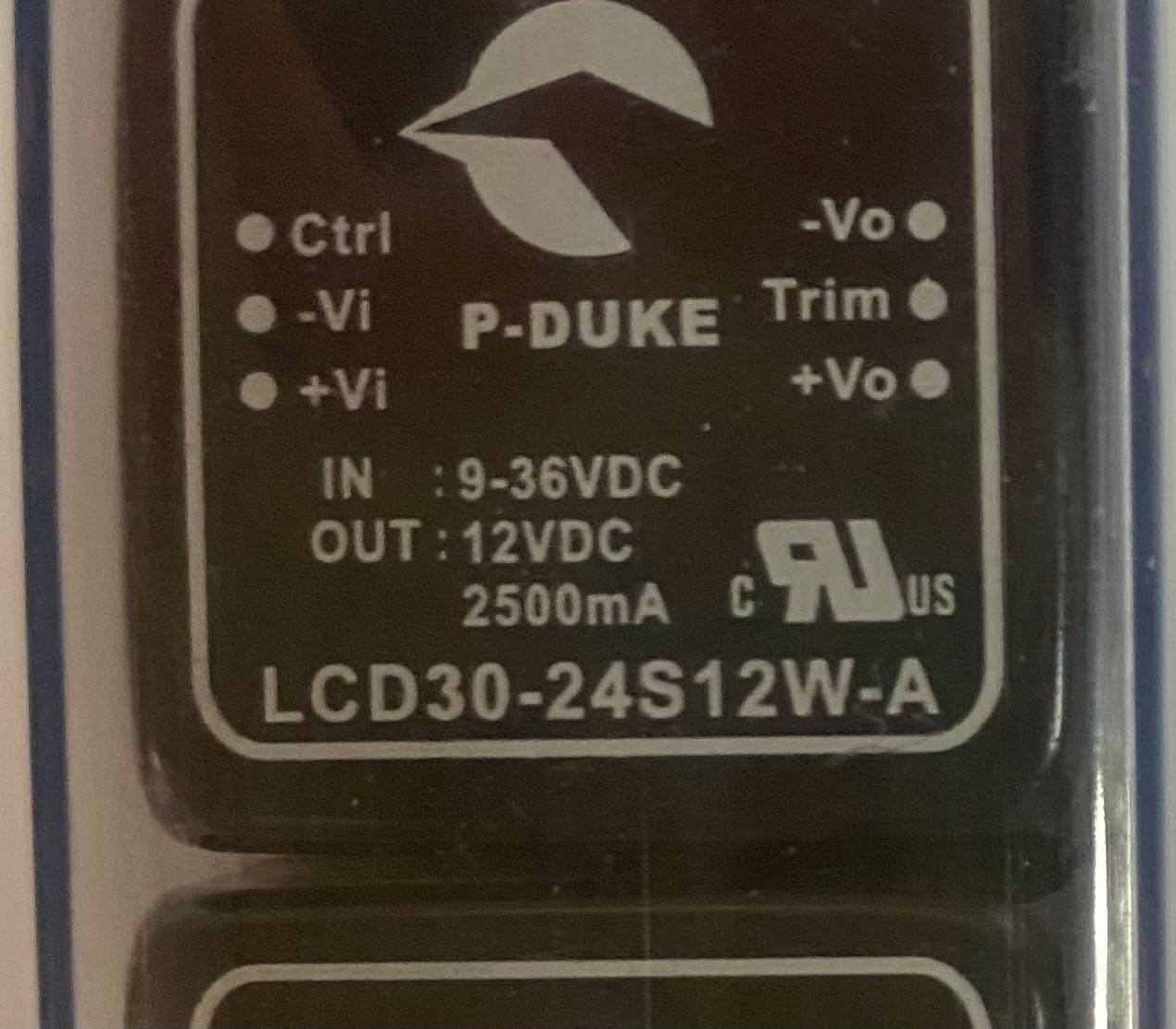

P-DUKE/台湾博大 DC-DC模块 LCD30-24S12W-A

LCD30-24S12W-A概述


    产品简介


    LCD30W系列电源模块是P-DUKE Technology Co., Ltd.开发的一款高性能直流-直流转换器。这款模块适用于多种工业、自动化、电信及医疗设备等领域,具有高效率、稳定可靠的特点。输入电压范围广泛(9VDC至75VDC),支持单输出和双输出模式,可根据客户需求调整输出电压(如3.3V、5V、12V、15V、24V以及±12V、±15V、±24V)。

    技术参数


    输入参数:
    - 输入电压范围:24Vin时为9~36VDC,48Vin时为18~75VDC
    - 启动电压:24Vin时为9VDC,48Vin时为18VDC
    - 关断电压:24Vin时为7.5VDC,48Vin时为15.5VDC
    - 启动时间:常温下为30ms
    - 最大输入涌流电压:24Vin时为50VDC,48Vin时为100VDC
    输出参数:
    - 输出电压精度:±1%
    - 线性调节率:±0.2%
    - 负载调节率:±0.2%(轻负载到满负载)
    - 温度系数:±0.02%/℃
    - 过压保护:3.3V时为3.7VDC,5V时为5.6VDC,12V时为13.5VDC,15V时为18.3VDC,24V时为29.1VDC
    效率参数:
    - 效率:最高可达92%
    - 最大电容负载:10000μF(3.3V输出)、7200μF(5V输出)
    其他参数:
    - 隔离电压:输入对输出为1600VDC,输入(输出)对外壳为1000VDC
    - 重量:16.5g(约0.58oz)
    - MTBF(平均无故障时间):1.259 x 10^6小时

    产品特点和优势


    LCD30W系列电源模块具有多项显著特点:
    - 宽输入电压范围:可适应不同场合的电压需求,提高设备的灵活性。
    - 高效率和低纹波噪声:典型效率高达92%,有效降低功耗,确保稳定输出。
    - 高可靠性:具有高隔离电压和温度补偿功能,保证长期稳定运行。
    - 输出电压可调:支持通过外部电阻进行微调,满足多样化应用场景。
    - 良好的电磁兼容性:符合国际标准EN55032和EN55024,确保设备在复杂电磁环境中稳定工作。

    应用案例和使用建议


    LCD30W系列电源模块广泛应用于各种工业控制系统、测量设备、电信设备、医疗设备和电动汽车充电站等场景。例如,在医疗设备中,LCD30W系列可用于驱动传感器、处理器等部件;在汽车充电站中,可作为电源转换的核心组件,提供稳定可靠的电力供应。
    使用建议:
    - 为了防止过热,建议在模块外壳处加装散热片,以确保其工作温度不超过105℃。
    - 在电路设计中,注意匹配合适的外部电阻,以实现所需的输出电压调整。
    - 由于模块不具备内部保险丝,建议在输入端添加适当的保险丝以保护系统安全。

    兼容性和支持


    LCD30W系列电源模块具备良好的兼容性,可以与各种工业控制器、测量设备和通信设备无缝集成。此外,P-DUKE公司提供全面的技术支持和服务,包括详细的用户手册、应用指南和技术咨询等,确保客户能够快速上手并解决问题。

    常见问题与解决方案


    - Q: 模块启动困难?
    A: 检查输入电压是否在正常范围内,并确认连接正确。如果仍存在问题,检查输入线路是否有短路或开路。

    - Q: 输出电压不稳定?
    A: 首先检查输入电压是否稳定。若输入正常,则可能是负载过大或电路连接不正确。通过调整负载或重新连接电路即可解决问题。

    - Q: 输出纹波噪声较大?
    A: 检查滤波电容是否安装到位,必要时更换电容。同时确保电源线与地线接触良好,避免信号干扰。

    总结和推荐


    LCD30W系列电源模块凭借其宽输入电压范围、高效率和稳定性,成为众多工业和医疗设备的理想选择。通过细致的设计和严格的质量控制,P-DUKE为用户提供了可靠的产品和服务。鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用LCD30W系列电源模块,以提升设备的整体性能和可靠性。

LCD30-24S12W-A参数

参数
输入电压最大值 -
类型 -
输出电压 -
输出方式 -
最大容性负载 -
开关频率 -
输出电流最大值 -
输入电压最小值 -
转换效率 -
输出电压组数 -
散热方式 -
特性 -
输出总功率 -

LCD30-24S12W-A数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 LCD30-24S12W-A LCD30-24S12W-A数据手册

LCD30-24S12W-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 77.3 ¥ 685.8443
5+ $ 73 ¥ 647.6925
10+ $ 65.8 ¥ 583.8105
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 685.84
