QAE60-72S05U

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: Enable,Active Low 89% 12A 5V 160V 通孔安装
供应商型号: SG-QAE60-72S05U
供应商: 国内现货
标准整包数: 1

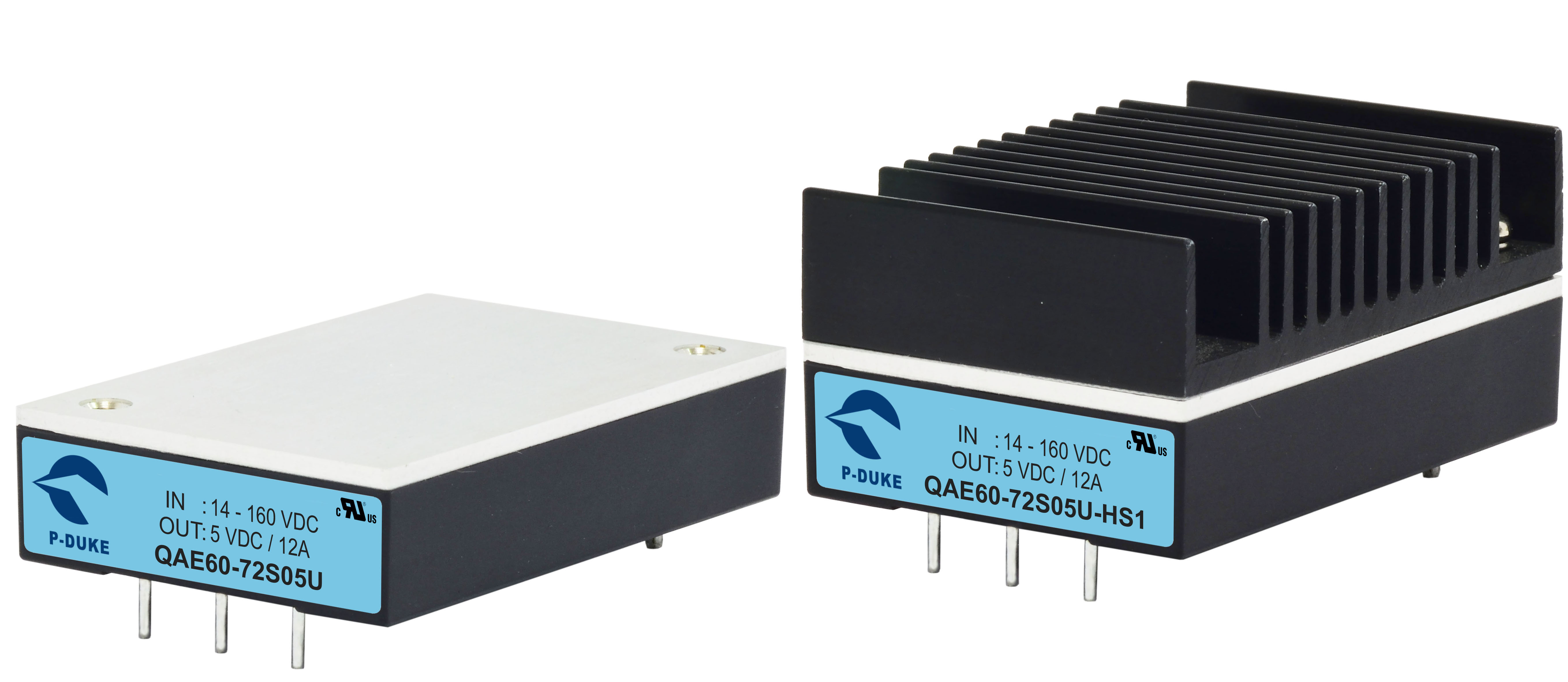

P-DUKE/台湾博大 DC-DC模块 QAE60-72S05U

QAE60-72S05U概述

    QAE60U系列电子元器件产品技术手册

    产品简介


    QAE60U系列是由P-DUKE Technology Co., Ltd.设计并生产的电子元器件。本系列产品主要包括单输出电压(Single Output Voltage)类型的模块,其主要功能是为工业自动化、测量、电信、汽车、医疗和光伏等行业提供稳定的电源转换。这些模块适用于广泛的输入电压范围,能够满足不同行业对电源模块的需求。

    技术参数


    QAE60U系列模块的技术规格如下:
    | 型号 | 输入电压范围 (VDC) | 输出电压 (VDC) | 输出电流 (A) | 效率 (%) | 最大电容负载 (μF) |
    |
    | QAE60-36S05U | 9 ~ 75 | 5 | 12 | 89 | 24000 |
    | QAE60-36S12U | 9 ~ 75 | 12 | 5 | 89 | 4200 |
    | QAE60-36S15U | 9 ~ 75 | 15 | 4 | 90 | 2700 |
    | QAE60-36S24U | 9 ~ 75 | 24 | 2.5 | 90 | 1100 |
    | QAE60-36S28U | 9 ~ 75 | 28 | 2.15 | 90 | 780 |
    | QAE60-36S48U | 9 ~ 75 | 48 | 1.25 | 91 | 260 |
    | QAE60-36S53U | 9 ~ 75 | 53 | 1.14 | 91 | 220 |
    | QAE60-72S05U | 14 ~ 160 | 5 | 12 | 89 | 24000 |
    | QAE60-72S12U | 14 ~ 160 | 12 | 5 | 89 | 4200 |
    | QAE60-72S15U | 14 ~ 160 | 15 | 4 | 89 | 2700 |
    | QAE60-72S24U | 14 ~ 160 | 24 | 2.5 | 90 | 1100 |
    | QAE60-72S28U | 14 ~ 160 | 28 | 2.15 | 90 | 780 |
    | QAE60-72S48U | 14 ~ 160 | 48 | 1.25 | 90 | 260 |
    | QAE60-72S53U | 14 ~ 160 | 53 | 1.14 | 90 | 220 |

    产品特点和优势


    QAE60U系列模块的主要特点包括:
    1. 宽输入电压范围:支持从9V到160V的广泛输入电压范围,适用于多种工业环境。
    2. 高效率:在全负载条件下,效率可达90%以上,最大限度减少能源浪费。
    3. 远程感测功能:允许用户通过调节外部电阻来调整输出电压,精度高达±1%。
    4. 高可靠性和耐用性:具有过压保护(OVP)、过载保护(OLP)和短路保护功能,确保在极端条件下的稳定运行。

    应用案例和使用建议


    QAE60U系列模块广泛应用于各种需要电源转换的场合,如铁路自动化、工业测量、电信设备、汽车系统、医疗设备及光伏系统等。
    使用建议:
    - 在高可靠性要求的应用中,建议将模块固定在铁制底板上,并加装散热片以提升散热效果。
    - 连接电路时需注意外部滤波电容的选择,以确保系统的稳定运行。

    兼容性和支持


    QAE60U系列模块与多种电气设备兼容,可以轻松集成到现有的系统中。此外,制造商还提供了全面的技术支持和服务,包括详细的技术手册和用户指南。

    常见问题与解决方案


    - 问题1:启动电压不正确。
    - 解决方案:检查输入电压源的阻抗,添加外部滤波电容。

    - 问题2:效率低下。
    - 解决方案:确保安装良好的散热措施,避免过热导致效率降低。

    总结和推荐


    QAE60U系列模块凭借其宽泛的输入电压范围、高效率和多种保护功能,在工业应用中表现出色。对于需要高性能电源转换的应用,该系列产品是一个理想选择。因此,我强烈推荐使用QAE60U系列模块。
    如有更多疑问或需要进一步的帮助,请联系P-DUKE Technology Co., Ltd.。

QAE60-72S05U参数

参数
输出电流最大值 12A
输出电压组数 -
输入电压最大值 160V
输出电压 5V
散热方式 -
输出方式 -
最大容性负载 -
输出总功率 -
输入电压最小值 -
特性 Enable,Active Low
类型 -
转换效率 89%
开关频率 -
安装方式 通孔安装
零件状态 在售
包装方式 盒装

QAE60-72S05U数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 QAE60-72S05U QAE60-72S05U数据手册

QAE60-72S05U封装设计

查看详情并下载
Symbol
Footprint
3D Model
