首页  >  产品百科  >  QAE60-36S12U

QAE60-36S12U

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 89% 12V
供应商型号: SG-QAE60-36S12U
供应商: 国内现货
标准整包数: 1

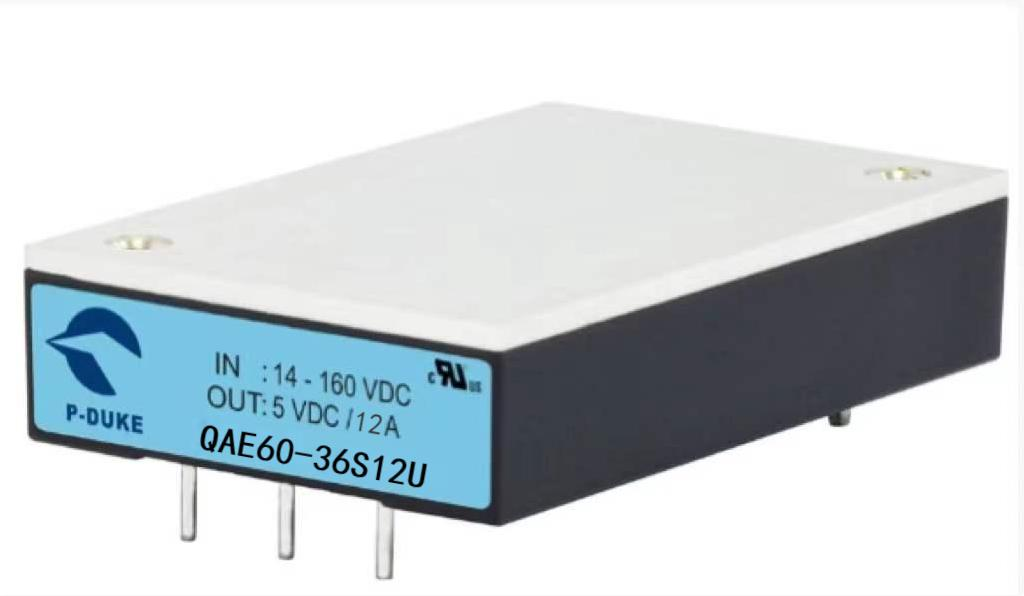

P-DUKE/台湾博大 DC-DC模块 QAE60-36S12U

QAE60-36S12U概述

    电子元器件产品技术手册解析

    产品简介


    QAE60U系列是P-DUKE Technology Co., Ltd. 生产的一款广泛应用于铁路自动化、工业测量、电信、汽车、船舶、充电器、医疗设备、光伏系统等多个领域的电子元器件。它是一款电源转换模块,具有宽输入电压范围、高效率及多种输出电压选择,适合多种严苛的工作环境。

    技术参数


    以下是QAE60U系列的主要技术规格:
    - 输入电压范围:36Vin(nom): 9~75 VDC;72Vin(nom): 14~160 VDC
    - 输出电压:可选5V、12V、15V、24V、28V、48V、53V
    - 输出电流:最大2.5A至12A不等(视具体型号而定)
    - 输入电流:无负载下约20mA
    - 效率:最高可达91%
    - 最大电容负载:从780μF到24000μF不等
    - 温度系数:-0.02%~+0.02%/℃
    - 瞬态响应恢复时间:250μs
    - 过电压保护:额定值的120%-135%
    - 过载保护:额定值的120%-140%
    - 短路保护:连续自动恢复

    产品特点和优势


    1. 宽输入电压范围:能够覆盖9V~160VDC,适用于多种电压系统。
    2. 高效率:典型效率可达90%以上。
    3. 高可靠性:通过各种安全和标准认证,包括IEC/EN/UL62368-1和EN50155等。
    4. 温度适应性强:工作温度范围广,可适应-40℃至+105℃的环境。
    5. 多功能输出调节:支持输出电压的微调功能,可通过外部电阻实现±10%的调整范围。

    应用案例和使用建议


    1. 铁路自动化:提供稳定可靠的电力供应,适用于列车控制和信号系统。
    2. 工业测量:适合工厂自动化系统中的电源管理。
    3. 电动汽车:为车载充电器和电池管理系统提供电力转换。
    4. 船舶:提供船舶导航系统的稳定电力供应。
    5. 医疗设备:为需要高可靠性的医疗设备提供稳定的电力支持。
    使用建议:
    - 确保电路设计中包含必要的外部滤波电容,以提高系统的稳定性和性能。
    - 为了达到最佳效果,建议将产品安装在铝制散热板上,以有效散热。

    兼容性和支持


    - 兼容性:可与其他符合相关标准的电子元器件配合使用。
    - 支持服务:P-DUKE提供详尽的技术文档、安装指南和支持服务,确保客户可以轻松使用产品。

    常见问题与解决方案


    1. 如何确定启动电压?
    - 参考数据表中的“Start-up voltage”部分,根据具体型号查找启动电压。
    2. 如何防止过载?
    - 配置合适的输入线熔断器,例如QAE60-36S□□U建议使用12A快熔,QAE60-72S□□U建议使用8A快熔。
    3. 如何正确接线以避免电磁干扰?
    - 按照手册中的连接图进行连接,并在必要时使用额外的滤波电容。

    总结和推荐


    QAE60U系列凭借其高效率、宽输入电压范围、高可靠性以及广泛的温度适应性,在多个行业中表现出色。对于需要高性能和高可靠性的应用场合,强烈推荐选用该系列产品。总体而言,该产品在性价比方面表现优异,非常适合要求较高的工业级应用。

QAE60-36S12U参数

参数
散热方式 -
输出电压组数 -
输入电压最大值 -
最大容性负载 -
输入电压最小值 -
转换效率 89%
类型 -
输出方式 -
输出电流最大值 -
特性 -
输出电压 12V
开关频率 -
输出总功率 -
零件状态 在售
包装方式 盒装

QAE60-36S12U数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 QAE60-36S12U QAE60-36S12U数据手册

QAE60-36S12U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1323.17
10+ ¥ 1245.34
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1323.17
