HSR01-48S12

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: Remote On/Off 438KHz 92.5% 1A 12V 72V 17V Fixed 通孔安装
供应商型号: SG-HSR01-48S12
供应商: 国内现货
标准整包数: 1

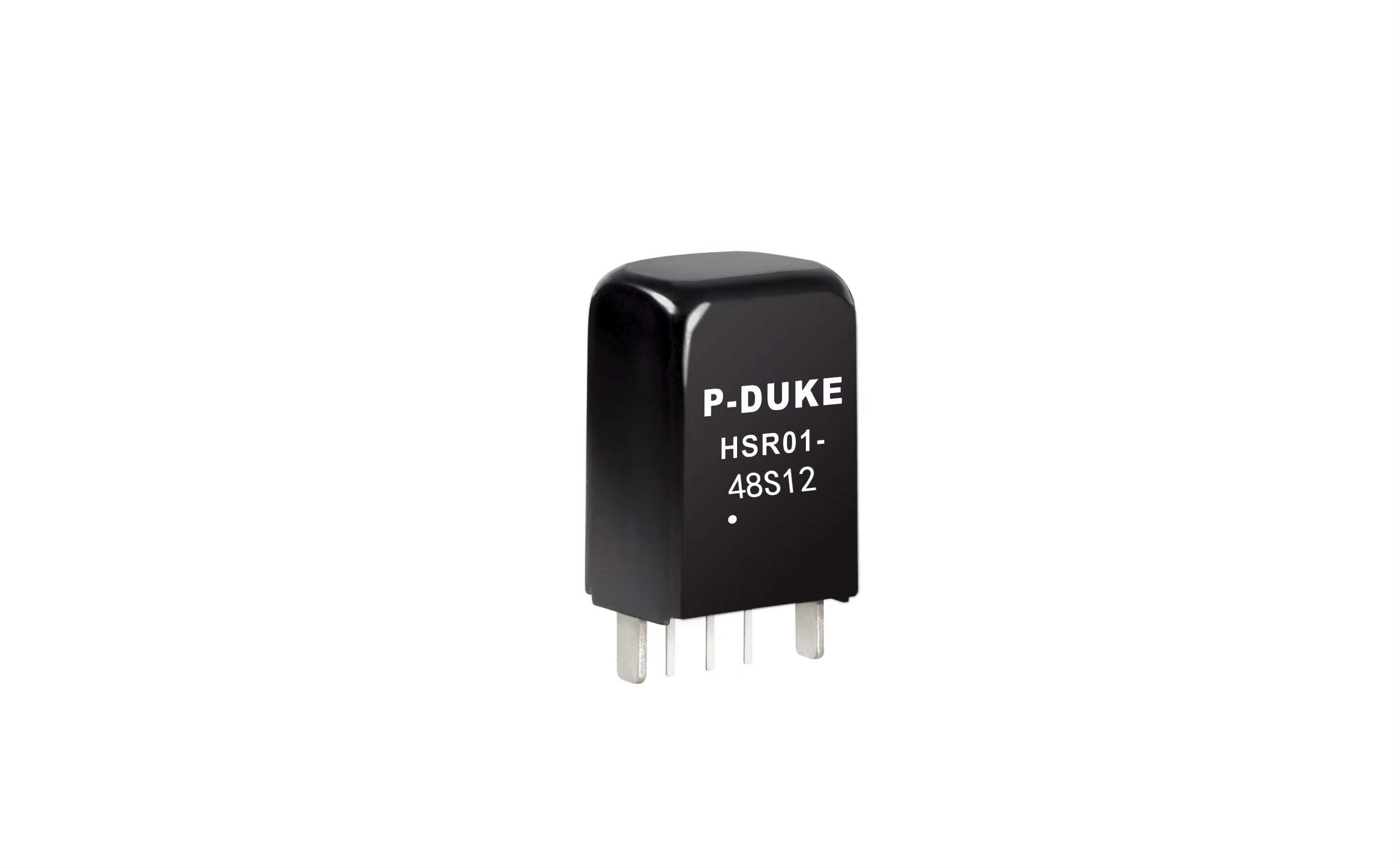

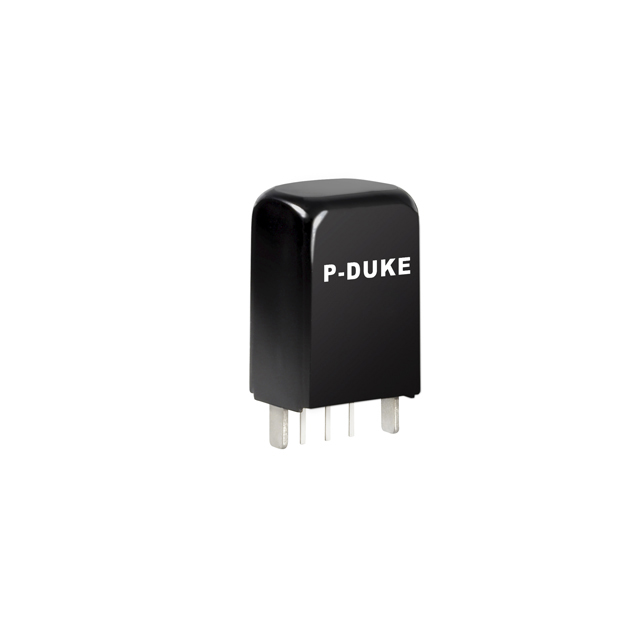

P-DUKE/台湾博大 DC-DC模块 HSR01-48S12

HSR01-48S12概述


    产品简介


    产品类型:HSR01 系列电源模块
    主要功能:本产品是一款高效率的DC-DC电源转换模块,能够在宽输入电压范围内提供稳定的输出电压。该系列适用于各种工业自动化设备、电信、医疗、电力及铁路等领域。
    应用领域:汽车、自动化、数据通信、IPC工业测量、电信、船用充电器、医疗、光伏、铁路等多个领域。

    技术参数


    | 参数 | 型号 | HSR01-48S3P3 | HSR01-48S05 | HSR01-48S6P5 | HSR01-48S09 | HSR01-48S12 | HSR01-48S15 | HSR01-48S24 |
    |
    | 输入范围 (VDC) 9~72 | 9~72 | 9~72 | 14~72 | 17~72 | 21~72 | 33~72 |
    | 输出电压 (VDC) 3.3 | 5 | 6.5 | 9 | 12 | 15 | 24 |
    | 输出电流 @满载 (A) 1 | 1 | 1 | 1 | 1.5 | 1.5 | 0.7 |
    | 输入电流 @空载 (mA) 10 | 10 | 10 | 10 | 15 | 15 | - |
    | 效率 @24Vin 82.5% | 86.5% | 88.0% | 90.0% | 92.5% | 93.0% | 92.0% |
    | 效率 @48Vin 78.0% | 82.5% | 85.0% | 87.5% | 90.5% | 90.0% | - |
    | 最大电容负载 (μF) 2400 | 1580 | 1200 | 880 | 660 | 530 | 330 |

    产品特点和优势


    HSR01 系列电源模块具有多种独特功能和优势,包括宽输入电压范围(9~72VDC)、高效率、低纹波和噪声、快速动态负载响应能力。此外,这些模块通过了严格的安全认证标准,能够满足严苛的应用环境需求。它们具备优秀的温度控制能力和过载保护机制,确保在极端条件下也能稳定运行。这些特性使其在汽车、自动化、电信和工业测量等领域得到广泛应用。

    应用案例和使用建议


    根据手册中的描述,HSR01 系列电源模块被广泛应用于需要高可靠性和高性能的场合。例如,在车载充电系统中,这些模块可以为电动汽车和其他电动车辆提供稳定的电源供应;在医疗设备中,这些模块用于为医疗成像设备和其他高精度医疗设备提供可靠的电力支持。为了实现最佳效果,建议在使用时合理规划散热措施,以避免因过热导致的性能下降。此外,应按照手册推荐的方式安装输入保护熔丝,以增强系统的安全性。

    兼容性和支持


    HSR01 系列电源模块设计时考虑到了广泛的兼容性要求。它们可以方便地与各种外部电路集成,如稳压器、滤波器和其他辅助电路。制造商提供了详尽的技术支持和维护文档,包括详细的应用指南、故障排除手册和用户手册。对于更复杂的应用场景,技术支持团队还可以提供定制化解决方案和服务。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见的问题。以下是几种典型的故障及其解决方法:
    1. 启动时间过长
    - 问题原因:输入电容配置不当或内部电路存在故障。
    - 解决方案:检查并调整输入电容值,如果问题依旧,则可能需要更换模块。
    2. 输出电压不稳定
    - 问题原因:负载变化过大或输入电压波动剧烈。
    - 解决方案:增加输出电容以稳定输出电压;调节输入滤波器以减少输入电压波动。
    3. 过热问题
    - 问题原因:散热不良或内部元件损坏。
    - 解决方案:确保良好的散热措施,必要时更换散热片或增加风扇辅助散热;检查内部元件状态。

    总结和推荐


    HSR01 系列电源模块凭借其卓越的性能和广泛的适用性,在多个关键领域展现出了强大的竞争力。它们能够在宽输入电压范围内提供稳定的输出电压,拥有高效率、低纹波和优良的动态负载响应特性。结合其紧凑的设计和良好的兼容性,HSR01 系列电源模块非常适合用于需要高可靠性、高效能的应用场景。强烈推荐此系列电源模块作为您的首选解决方案。

HSR01-48S12参数

参数
转换效率 92.5%
最大容性负载 -
输出方式 Fixed
特性 Remote On/Off
类型 -
输入电压最小值 17V
散热方式 -
输出电压组数 -
输入电压最大值 72V
输出总功率 -
开关频率 438KHz
输出电流最大值 1A
输出电压 12V
安装方式 通孔安装
零件状态 在售
包装方式 管装

HSR01-48S12数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 HSR01-48S12 HSR01-48S12数据手册

HSR01-48S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
