首页  >  产品百科  >  UDH01-05S05

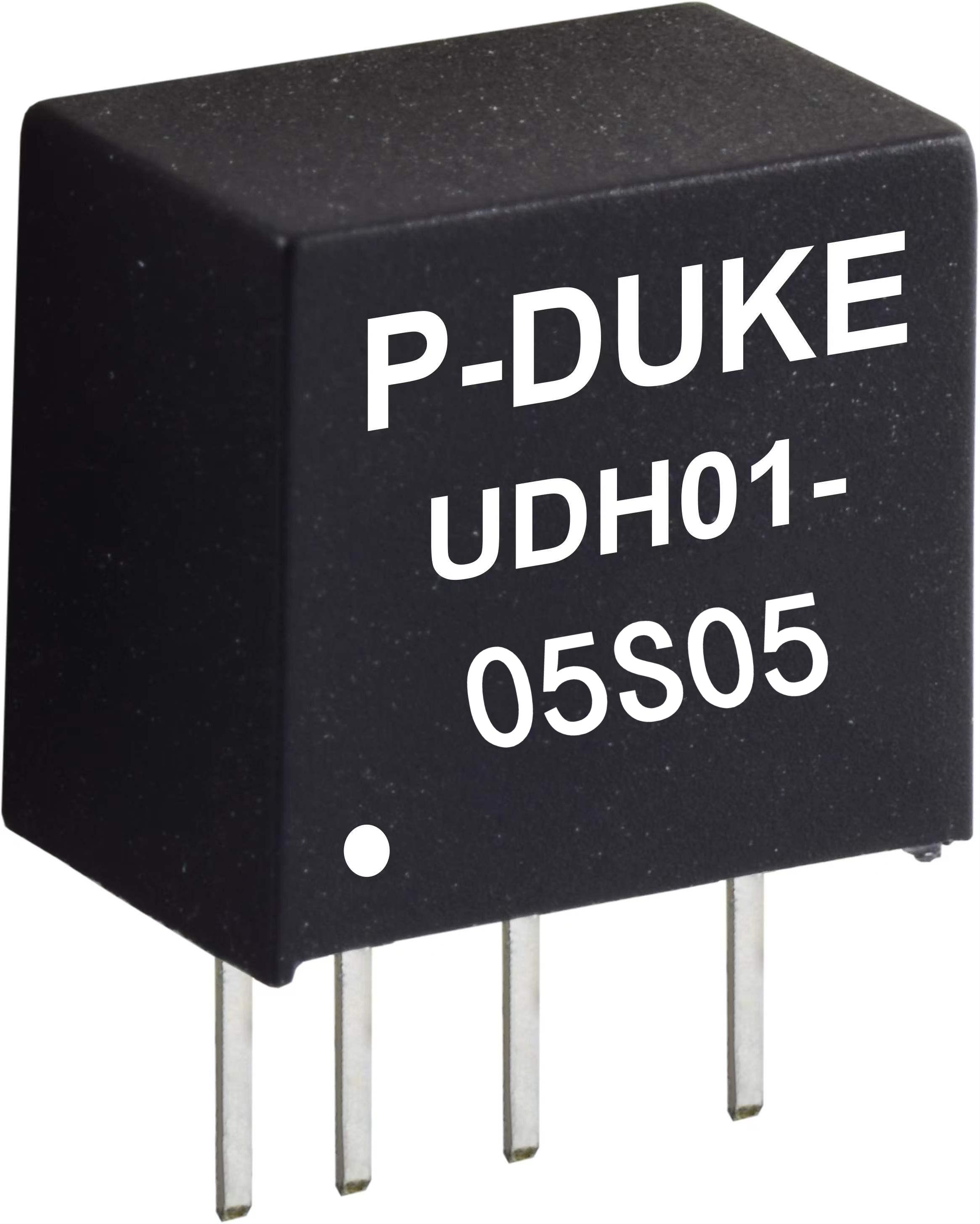

UDH01-05S05

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 820uF 79% 1W 200mA 5V 13.2V 4.5V SIP 通孔安装
供应商型号: 14M-UDH01-05S05
供应商: 云汉优选
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 UDH01-05S05

UDH01-05S05概述

    UDS01 和 UDH01 系列电子元器件技术手册

    产品简介


    UDS01 和 UDH01 系列是 P-DUKE Technology Co., Ltd. 生产的高效直流-直流电源转换模块。该系列模块适用于多种应用场合,包括自动化设备、工业测量系统、通信设施、医疗设备、光伏发电系统、铁路等领域。这些模块具有紧凑的设计和高效率,使其成为电力电子系统设计的理想选择。

    技术参数


    以下是该系列模块的技术规格表,展示了不同型号的输入电压范围、输出电压、最大输出电流、效率、启动时间和温度系数等关键参数。
    | 型号 | 输入范围(VDC) | 输出电压(VDC) | 最大输出电流(mA) | 输入电流(无负载)(mA) | 效率(%) | 最大电容负载(μF) |
    ||
    | UDS(H)01-05S3P3 | 4.5 ~ 13.2 | 3.3 | 300 | 33 | 77 | 1680 |
    | UDS(H)01-05S05 | 4.5 ~ 13.2 | 5 | 200 | 33 | 79 | 820 |
    | UDS(H)01-05S09 | 4.5 ~ 13.2 | 9 | 112 | 33 | 80 | 630 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 高效能:UDS01 和 UDH01 系列拥有高达83%的转换效率,确保了能量损耗最小化。
    2. 宽输入电压范围:支持4.5V至75V的输入电压范围,适合广泛的应用环境。
    3. 高可靠性:符合IEC/EN/UL62368-1标准的安全设计,提供出色的电气隔离和安全保护。
    4. 低纹波噪声:输出电压纹波噪声小于50mVp-p,确保了稳定的输出电压。

    应用案例和使用建议


    UDS01 和 UDH01 系列模块被广泛应用于各类电力电子系统,如工业自动化控制、医疗设备供电系统等。为了确保最佳性能,建议遵循以下使用建议:
    1. 散热设计:在高温环境下使用时,需要提供足够的散热措施,以保持器件温度不超过105℃。
    2. 输入滤波电容:推荐使用220μF/100V的Nippon chemi-con KY系列电容器作为外部输入滤波电容。
    3. 安全措施:使用适当的输入线保险丝(慢熔型),具体型号参见手册中的建议表。

    兼容性和支持


    该系列产品支持广泛的电气特性,可与其他标准电气组件兼容使用。P-DUKE公司提供了详尽的技术支持文档和客户咨询服务,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    1. 无法正常启动:检查输入电压是否在规定的范围内,确保输入端子连接正确且牢固。
    2. 输出电压不稳定:检查负载情况,调整外部滤波电容以稳定输出。
    3. 过热问题:增加散热措施或降低工作负载,避免长时间满载运行。

    总结和推荐


    综上所述,UDS01 和 UDH01 系列模块以其高效能、宽输入范围和高可靠性,在众多电力电子应用中表现出色。强烈推荐在各类工业自动化、医疗设备和通信系统中使用该产品,以获得最佳的性能表现。

UDH01-05S05参数

参数
类型 -
输出电流最大值 200mA
输入电压最小值 4.5V
最大容性负载 820uF
特性 -
输出总功率 1W
散热方式 -
输出电压组数 -
输入电压最大值 13.2V
输出电压 5V
输出方式 -
开关频率 -
转换效率 79%
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

UDH01-05S05数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 UDH01-05S05 UDH01-05S05数据手册

UDH01-05S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 97.5
10+ ¥ 84
50+ ¥ 79
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 97.5
直接购买
加入购物车
