首页  >  产品百科  >  QAE100-72S12U

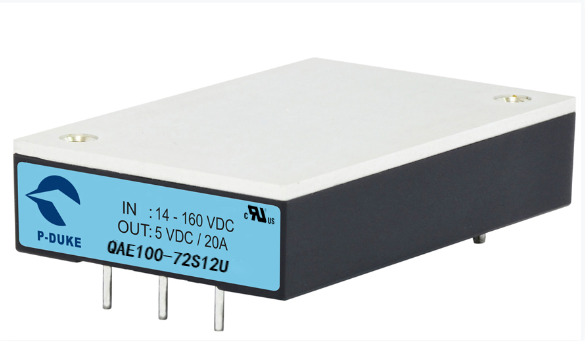

QAE100-72S12U

产品分类: DC-DC模块
厂牌: P-DUKE/台湾博大
产品描述: 88% 12V
供应商型号: SG-QAE100-72S12U
供应商: 国内现货
标准整包数: 1
P-DUKE/台湾博大 DC-DC模块 QAE100-72S12U

QAE100-72S12U概述

    QAE100U系列电源模块技术手册

    产品简介


    QAE100U系列是P-DUKE Technology Co., Ltd.推出的一款高性能直流电源模块,适用于铁路自动化、数据通信、工业测量、电信、汽车、医疗等多个领域的应用。其输入电压范围宽广(36VDC到72VDC),输出电压可根据需求进行调整,具有优良的稳压特性及可靠性,能够满足各种严苛的应用环境。

    技术参数


    | 参数 | 型号 | 范围 | 单位 |
    ||
    | 输入电压范围 | QAE100-36S□□U | 9~75 | VDC |
    QAE100-72S□□U | 14~160
    | 输出电压 | QAE100-36S05U | 5 | VDC |
    QAE100-72S05U | 5
    | 最大输出电流 20 | A |
    | 效率 88%
    | 最大电容负载 40000 | μF |
    | 线性调节率 ±0.1%
    | 负载调节率 ±0.1%
    | 过电压保护 120%
    | 过载保护 110%

    产品特点和优势


    1. 宽输入电压范围:输入电压范围从9V到160VDC,适应性强。
    2. 高效率:最高可达90%,有效减少能量损失。
    3. 输出电压可调:通过外部电阻实现±10%的输出电压调整。
    4. 优良的电磁兼容性:符合多项国际标准如EN55032、EN50121-3-2,确保良好的抗干扰能力。
    5. 宽工作温度范围:能在-40°C到+105°C的环境下稳定运行。
    6. 高可靠性和长寿命:MTBF高达4.208×10^5小时,保证长期稳定工作。

    应用案例和使用建议


    1. 典型应用:应用于铁路自动化系统、工业测量设备、医疗设备等领域。
    2. 使用建议:在安装时确保足够的散热,必要时添加散热片。使用合适的滤波电容可以提高电源稳定性。

    兼容性和支持


    - 兼容性:适用于多种电路设计,包括简单的独立操作到复杂的电力架构。
    - 技术支持:提供详细的安装指南和技术支持,确保用户能正确使用和维护设备。

    常见问题与解决方案


    1. 启动电压低:若启动电压过低,建议检查输入源的阻抗,必要时增加外部滤波电容。
    2. 温度过高:在高温环境中使用时,应确保有足够的散热措施,避免长时间超负荷运行。

    总结和推荐


    QAE100U系列电源模块以其宽泛的输入电压范围、高效率和可靠性,在多个工业领域内展现出显著的优势。对于需要高稳定性和长寿命电源模块的应用场合,QAE100U系列是一个值得推荐的选择。此外,完善的售后服务和详细的技术文档使其易于安装和维护,非常适合对稳定性要求较高的应用场景。

QAE100-72S12U参数

参数
输出总功率 -
转换效率 88%
输出电流最大值 -
开关频率 -
输出电压组数 -
最大容性负载 -
输入电压最大值 -
输入电压最小值 -
输出方式 -
输出电压 12V
类型 -
特性 -
散热方式 -
零件状态 在售
包装方式 盒装

QAE100-72S12U数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC模块 P-DUKE/台湾博大 QAE100-72S12U QAE100-72S12U数据手册

QAE100-72S12U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1872
10+ ¥ 1762
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1872
直接购买
加入购物车
