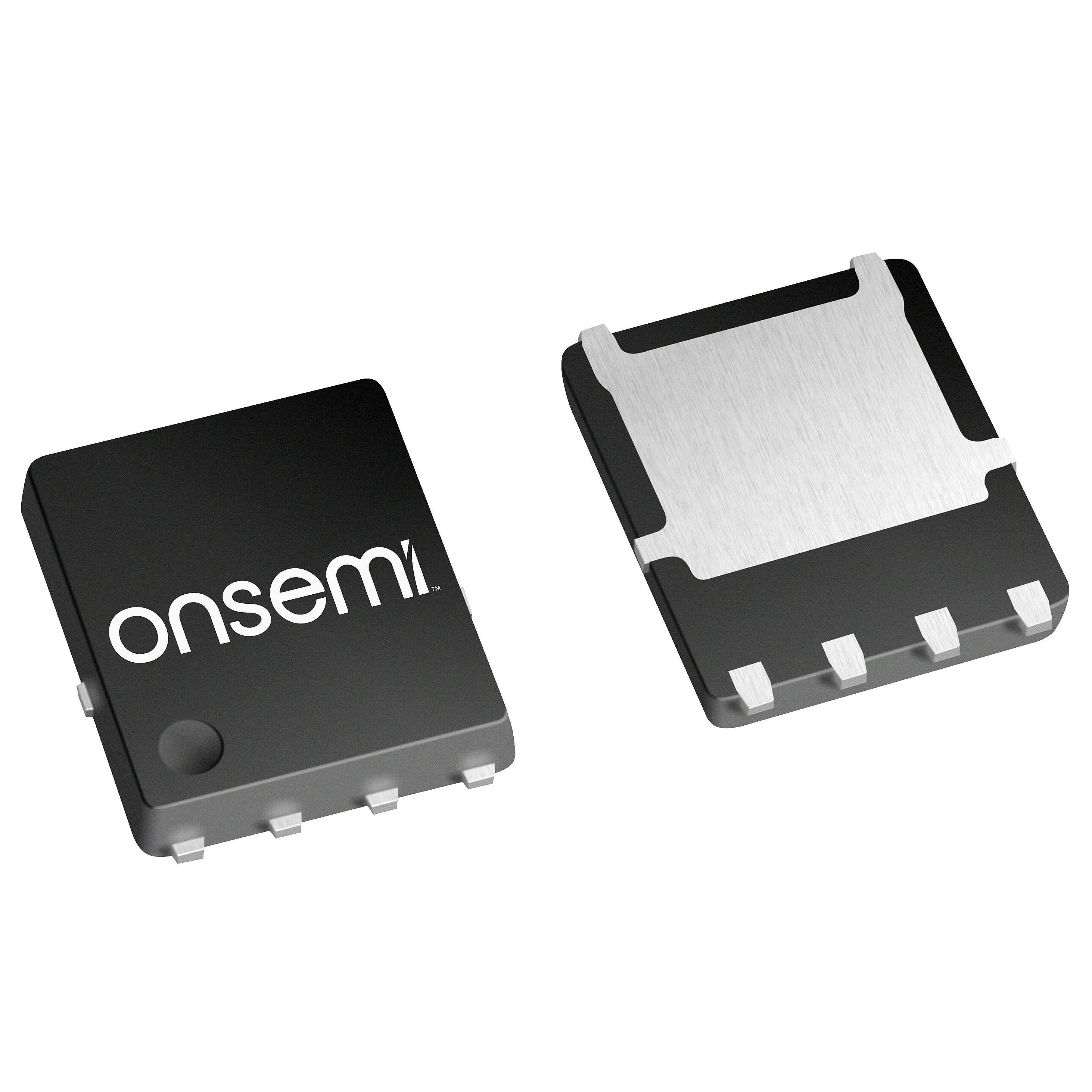

NVMFWS016N10MCLT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 3.6W(Ta),64W(Tc) 3V@ 64µA 19nC@ 10 V 1个N沟道 100V 14mΩ@ 11A,10V 1.25nF@50V 贴片安装
供应商型号: FL-NVMFWS016N10MCLT1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NVMFWS016N10MCLT1G

NVMFWS016N10MCLT1G概述


    产品简介


    NVMFS016N10MCL MOSFET(单通道N沟道功率MOSFET)
    NVMFS016N10MCL 是一款专为紧凑设计而优化的单通道N沟道功率MOSFET。其主要功能包括低导通电阻(RDS(on))以减少传导损耗、低栅极电荷(QG)和电容以减少驱动器损耗。此款MOSFET具有出色的热性能和可靠性,并通过了AEC-Q101认证,适合用于汽车和其他严苛环境下的应用。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | VDSS 100 V |
    | 栅源电压 | VGS | ±20 V |
    | 连续漏电流 | ID | 46 32 | A |
    | 功耗 | PD | 64 32 | W |
    | 热阻率(结到壳) | RθJC | 2.35 °C/W |
    | 热阻率(结到环境) | RθJA | 41 °C/W |
    | 最高工作温度 | TJ, Tstg | -55 +175 | °C |

    产品特点和优势


    - 小型封装:5x6mm尺寸,便于设计时节约空间。
    - 低RDS(on):RDS(on)仅为14mΩ@10V,有效降低传导损耗。
    - 低栅极电荷:总栅极电荷QG(TOT)为9.0nC,有助于减少驱动器损耗。
    - AEC-Q101认证:适用于汽车和其他需要高可靠性的工业应用。
    - 环保材料:无铅、无卤素、无BFR、符合RoHS标准。

    应用案例和使用建议


    应用案例:
    - 电动汽车:作为电池管理系统中的开关组件,有效控制电流,提高系统效率。
    - 工业自动化:适用于电动机控制,提高能源利用率和系统响应速度。
    使用建议:
    - 温度管理:由于工作温度范围较广,需确保良好的散热设计,特别是在高温环境下使用时。
    - 正确选择栅极电阻:合适的栅极电阻可优化开关时间,提高系统性能。

    兼容性和支持


    NVMFS016N10MCL MOSFET与其他标准电子元件具有良好的兼容性。制造商提供了详细的文档和技术支持,确保用户在使用过程中能够获得必要的帮助。如有疑问,可通过电话、邮件等方式联系技术客服获取技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关时间不稳定 | 调整栅极电阻值至合适范围 |
    | 系统过热 | 改善散热设计,增加散热片或风扇 |
    | 漏电流过高 | 检查焊接质量及是否存在短路或虚焊现象 |
    | 寿命过短 | 严格遵循操作条件,避免超出额定工作温度范围 |

    总结和推荐


    NVMFS016N10MCL MOSFET以其紧凑的设计、出色的热性能和高可靠性,在多种应用中表现出色。特别是其低导通电阻和低栅极电荷使其成为高性能开关的理想选择。总体而言,这款产品非常适合需要高能效和稳定性的应用场合,强烈推荐使用。
    希望这篇文章对您有所帮助!如果您有任何其他需求或进一步的技术咨询,请随时告知。

NVMFWS016N10MCLT1G参数

参数
Vgs(th)-栅源极阈值电压 3V@ 64µA
最大功率耗散 3.6W(Ta),64W(Tc)
配置 -
通道数量 -
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 1.25nF@50V
栅极电荷 19nC@ 10 V
Rds(On)-漏源导通电阻 14mΩ@ 11A,10V
Id-连续漏极电流 -
Vds-漏源极击穿电压 100V
Vgs-栅源极电压 -
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NVMFWS016N10MCLT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVMFWS016N10MCLT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NVMFWS016N10MCLT1G NVMFWS016N10MCLT1G数据手册
