首页  >  产品百科  >  NXV65HR82DS2

NXV65HR82DS2

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi MOS管 NXV65HR系列, Vds=650 V, 26 A, apmca-a4 A16封装, 通孔安装, 16引脚
供应商型号: 2216764
供应商: 海外现货
标准整包数: 1

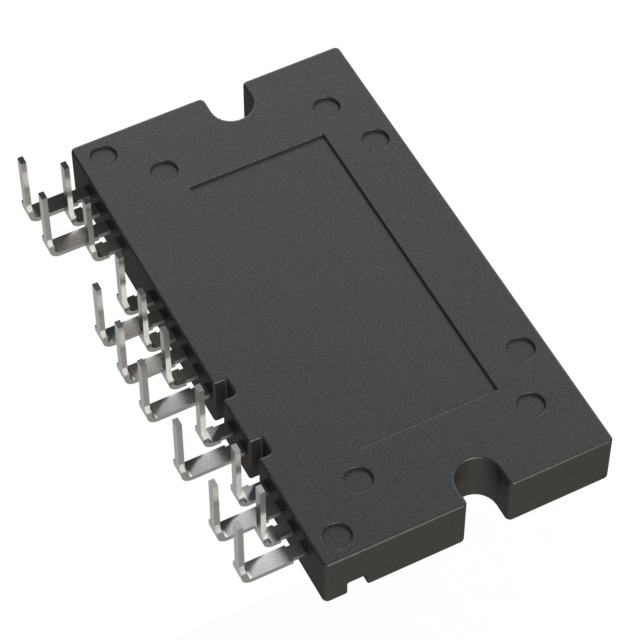

ON SEMICONDUCTOR 场效应管(MOSFET) NXV65HR82DS2

NXV65HR82DS2概述


    产品简介


    NXV65HR82D/D 是Semiconductor Components Industries公司推出的一款H桥功率模块,属于APM16系列,适用于LLC和相移DC-DC变换器。这款产品主要用于电动汽车(EV)或插电式混合动力汽车(PHEV)的车载充电器(OBC)中。NXV65HR82D/D系列包括NXV65HR82DS1、NXV65HR82DS2、NXV65HR82DZ1和NXV65HR82DZ2四个型号。

    技术参数


    | 参数 | 最大值 | 单位 |
    |
    | VDS(Q1~Q4) | 650 | V |
    | VGS(Q1~Q4) | ±20 | V |
    | ID(Q1~Q4) | 26 | A |
    | PD | 126 | W |
    | TJ | -55 to +150 | °C |
    | TC | -40 to +125 | °C |
    | BVDSS | 650 | V |
    | VGS(th) | 3.0 | V |
    | RDS(ON) | 82 | mΩ |
    | gFS | 29 | S |

    产品特点和优势


    - 高集成度和可靠性:紧凑设计有助于降低模块电阻,适合于高效率系统的开发,减少车辆燃油消耗和CO2排放。
    - 易装配性:绝缘基板允许快速且简便的组装,适合工业标准。
    - 环保合规:该产品符合RoHS和UL94V-0标准,确保绿色环保。
    - 质量保证:符合AEC-Q101和AQG324标准,保证产品质量。

    应用案例和使用建议


    应用场景
    - 车载充电器(OBC):适用于电动汽车和插电式混合动力汽车的车载充电器,提高系统效率和可靠性。
    使用建议
    - 在设计时需要考虑热管理和电气隔离,建议采用合适的散热设计以延长产品寿命。
    - 避免超过绝对最大额定值,特别是在高负载和高温环境下使用时要格外小心。

    兼容性和支持


    - 该产品可以与其他符合行业标准的电子元器件兼容,包括电源模块和其他车载电子系统。
    - 厂商提供全面的技术支持,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    1. 问:如何处理过载情况?
    - 答:当负载过大时,可能需要调整电路设计或增加外部冷却系统来控制温度。
    2. 问:如何检查器件是否正常工作?
    - 答:通过万用表测量输入输出电压和电流,确保各引脚工作正常。如有异常,参考厂商提供的故障排查指南。
    3. 问:如何正确焊接?
    - 答:建议使用无铅焊锡膏,并且焊接温度不应超过210°C,以防止焊点重熔。

    总结和推荐


    NXV65HR82D/D是专为车载充电器设计的高性能H桥功率模块,具备高效、可靠和易组装的特点。该产品经过严格的测试和认证,适用于对质量和性能要求较高的应用场景。建议在选择产品时综合考虑自身需求,并参照厂商提供的技术文档进行详细规划和设计。
    如果您需要一款高集成度、易于组装且环境友好的H桥功率模块,NXV65HR82D/D将是一个不错的选择。

NXV65HR82DS2参数

参数
FET类型 -
栅极电荷 -
Vgs(th)-栅源极阈值电压 5V
Ciss-不同 Vds 时的输入最大电容 -
最大功率耗散 -
配置 -
Rds(On)-漏源导通电阻 -
通道数量 -
Vgs-栅源极电压 -
Id-连续漏极电流 26A
Vds-漏源极击穿电压 650V
安装方式 通孔安装
包装方式 管装

NXV65HR82DS2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NXV65HR82DS2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NXV65HR82DS2 NXV65HR82DS2数据手册

NXV65HR82DS2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 204.1761
18+ ¥ 198.0472
36+ ¥ 194.0852
库存: 70
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 204.17
直接购买
加入购物车
