首页  >  产品百科  >  FODM121AV

FODM121AV

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 4-SMD 贴片安装 3.85mm*4.4mm*2mm
供应商型号: FODM121AV-ND
供应商: Digi-Key
标准整包数: 1

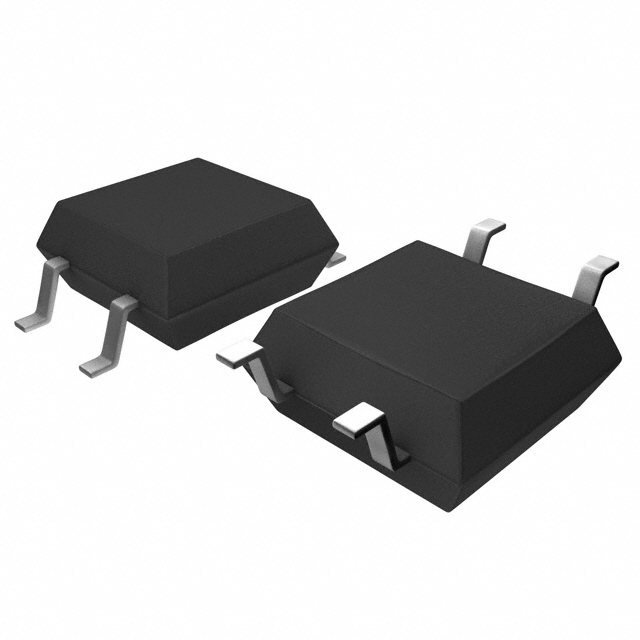

ON SEMICONDUCTOR 隔离器 FODM121AV

FODM121AV概述


    产品简介


    FODM121系列、FODM124、FODM2701和FODM2705是来自ON Semiconductor(前Fairchild Semiconductor)的四引脚全间距迷你扁平封装光敏晶体管光电耦合器。这些产品由镓砷红外发光二极管驱动一个光敏晶体管,采用紧凑型4针表面贴装封装,适用于多种应用场合,包括数字逻辑输入、微处理器输入、电源监测、双绞线线路接收器及电话线接收器等。

    技术参数


    这些光耦合器的主要技术规格如下:
    - 输入到输出测试电压(Method A):904 V峰值
    - 最大工作绝缘电压:565 V峰值
    - 工作温度范围:-40°C至+110°C
    - 储存温度范围:-40°C至+125°C
    - 输出功率:300 mW
    - 输入电流:200 mA
    - 输出端的最大工作绝缘电压:565 V峰值
    - 最高允许过电压:6000 V峰值
    - 热阻系数:1.41 mW/°C(额定值75°C以上)
    - 电流转移比(CTR):50%至600%不等(根据型号不同)
    - 集电极-发射极电压(VCEO):FODM121系列/FODM124为80 V,FODM2701/FODM2705为40 V
    - 开关时间:上升时间、下降时间均小于3 µs

    产品特点和优势


    - 安全与监管认证:通过了UL1577和DIN-EN/IEC60747-5-5认证,具有良好的电气隔离性能。
    - 结构紧凑:采用4针表面贴装封装,高度不超过2.4毫米,便于安装。
    - 高电流转移比:根据不同型号,电流转移比可达50%-600%,保证高效信号传输。
    - 宽工作温度范围:适应-40°C至+110°C的工作环境,适合各种严苛条件下的应用。
    - 良好绝缘性能:提供超过5mm的外部爬电距离和清晰度,确保更高的安全标准。

    应用案例和使用建议


    FODM121系列、FODM124、FODM2701和FODM2705在多个领域中广泛应用。例如,在数字逻辑电路和微处理器输入信号隔离中,能够确保信号的安全传输。对于电源监测应用,这类光电耦合器可以准确监测电源状态,提高系统的稳定性和可靠性。在双绞线线路接收器和电话线接收器中,它们则用于信号隔离和增强抗干扰能力。
    建议在设计中仔细考虑负载电阻对开关时间的影响,以确保最佳性能。同时,由于这类产品具有较宽的工作温度范围,建议在高温环境下使用时采取散热措施。

    兼容性和支持


    - 这些产品通常与其他标准表面贴装工艺兼容,但具体兼容性取决于不同的系统需求。
    - ON Semiconductor提供了广泛的技术支持和售后服务,可通过其官方网站或技术热线获取更多信息和支持。

    常见问题与解决方案


    1. 问题:产品如何正确存储?
    - 解决方案:应在-40°C至+125°C的温度范围内储存。

    2. 问题:如何正确焊接这些元件?
    - 解决方案:遵循推荐的回流焊工艺曲线,确保焊接温度不超过260°C。
    3. 问题:如果在高湿度环境中使用,会出现什么问题?
    - 解决方案:确保电路板符合IP等级要求,并在需要时增加防潮处理。

    总结和推荐


    FODM121系列、FODM124、FODM2701和FODM2705是性能优越的光耦合器,非常适合在数字逻辑输入、电源监控和通信接口等领域使用。其卓越的安全认证、宽广的工作温度范围和高电流转移比使其在市场上具备显著的竞争优势。考虑到其在众多应用场景中的可靠表现,我们强烈推荐使用这一系列的产品。

FODM121AV参数

参数
数据速率 -
通道数量 1
长*宽*高 3.85mm*4.4mm*2mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

FODM121AV厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FODM121AV数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FODM121AV FODM121AV数据手册

FODM121AV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.897 ¥ 7.5797
10+ $ 0.5044 ¥ 4.2618
100+ $ 0.3212 ¥ 2.6876
500+ $ 0.2568 ¥ 2.1492
1000+ $ 0.2371 ¥ 1.9841
3000+ $ 0.2128 ¥ 1.7812
6000+ $ 0.201 ¥ 1.6825
12000+ $ 0.1914 ¥ 1.6016
27000+ $ 0.1823 ¥ 1.5252
库存: 1550
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.57
