H11F1SR2M

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi FET输出型光耦, 表面安装, 6针, DIP封装
供应商型号: H11F1SR2M
供应商: 云汉优选
标准整包数: 10

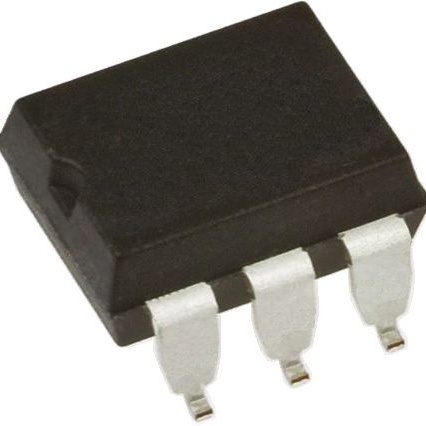

ON SEMICONDUCTOR 隔离器 H11F1SR2M

H11F1SR2M概述

    H11F1M, H11F2M, H11F3M Photo FET Optocouplers

    产品简介


    H11F1M, H11F2M 和 H11F3M 是由 ON Semiconductor 公司设计和制造的一系列光电耦合器。这些器件通过将镓铝砷化物发射二极管(IRED)与对称双侧硅光电探测器耦合起来,实现了输入和输出之间的电气隔离。光电探测器被设计为理想的隔离式场效应晶体管(FET),适用于无失真的低电平交流和直流模拟信号控制。它们采用双列直插封装,广泛应用于各种电子设备中。

    技术参数


    - 基本规格
    - 输入至输出测试电压:VIORM = 850 Vpeak
    - 最高允许过电压:VIOTM = 6,000 Vpeak
    - 有效绝缘距离:≥7 mm
    - 工作温度范围:−40°C 到 +100°C
    - 存储温度范围:−40°C 到 +125°C
    - 引脚焊接温度:260°C (10 秒)

    - 发光二极管(LED)
    - 连续正向电流:IF = 60 mA
    - 正向电压:VF = 1.3 V (IF = 16 mA)
    - 反向漏电流:IR = 10 µA (VR = 5 V)

    - 光电探测器
    - 连续检测电流:I4−6 = ±100 mA
    - 突破电压:BV4−6 = ±30 V (H11F1M, H11F2M) 或 ±15 V (H11F3M)

    - 隔离特性
    - 输入至输出隔离电压:VISO = 4,170 VAC RMS
    - 隔离电阻:RISO > 10^11 Ω
    - 隔离电容:CISO < 0.2 pF

    产品特点和优势


    - 远程可变电阻
    - 高达 300 MΩ 的可调电阻范围
    - ≤15 pF 的分流电容
    - ≥100 GΩ 的 I/O 隔离电阻
    - 模拟开关
    - 极低的偏移电压
    - 高达 60 Vpk−pk 的信号能力
    - 无电荷注入或锁存问题
    这些特性使得 H11F1M, H11F2M 和 H11F3M 在许多需要高精度和隔离的应用中表现出色,例如自动增益控制、多路复用、采样保持电路等。

    应用案例和使用建议


    - 隔离变量衰减器:适用于需要动态范围广、无需耦合电容的场景。
    - 自动增益控制:能够提供高达 70 dB 的稳定增益控制,适用于音乐设备中的渐变和攻击控制。
    - 多路复用、光学隔离的模数转换:由于具有光隔离、线性和低偏移电压的特点,可以用于远程传输低电平模拟信号。
    使用建议:
    - 确保电路的设计符合器件的最大额定值,以避免损坏。
    - 注意保持适当的散热,特别是在高电流应用中。

    兼容性和支持


    - 兼容性:与标准的双列直插封装兼容,适用于多种电路板设计。
    - 支持:ON Semiconductor 提供详尽的技术文档和在线技术支持,确保用户能获得最佳的使用体验和故障排除指导。

    常见问题与解决方案


    - 问题:如何确保设备长时间工作的稳定性?
    - 解答:定期检查和维护电路,避免超过器件的最大额定值。

    - 问题:如何避免电荷注入问题?
    - 解答:使用适当的驱动电路和确保正确的接地策略,可以显著减少电荷注入问题。

    总结和推荐


    H11F1M, H11F2M 和 H11F3M 是高性能的光电耦合器,非常适合需要高精度和隔离度的应用。它们的高可靠性、宽工作温度范围和低偏移电压使其成为众多领域如工业自动化、医疗设备和通信系统中的理想选择。我们强烈推荐使用这些光电耦合器,尤其是在需要复杂模拟信号处理的应用中。
    以上是对 H11F1M, H11F2M 和 H11F3M 光电耦合器的产品概述和技术分析。这些产品凭借其独特的特性和广泛的应用范围,在市场上具有强大的竞争力。

H11F1SR2M参数

参数
数据速率 -
通道数量 1
长*宽*高 8.89mm*6.6mm*3.53mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

H11F1SR2M厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

H11F1SR2M数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR H11F1SR2M H11F1SR2M数据手册

H11F1SR2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
