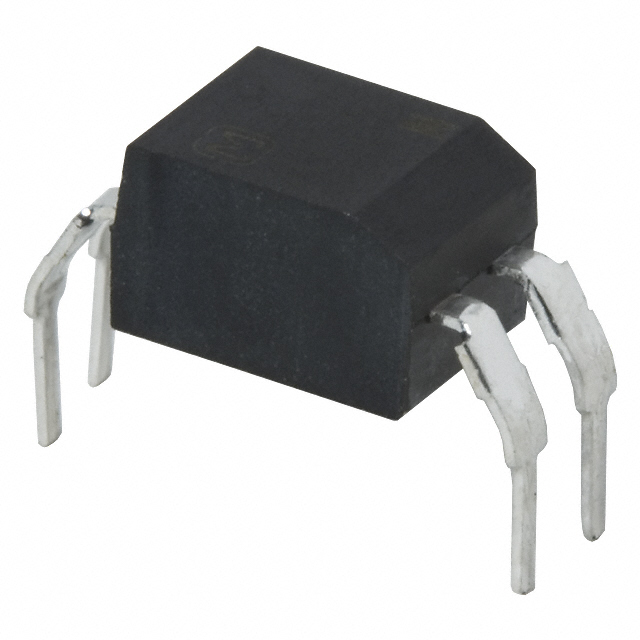

FOD817300W

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 DIP-4 通孔安装 5.1mm*7mm*4mm
供应商型号: CY-FOD817300W
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 隔离器 FOD817300W

FOD817300W概述

    FOD814 和 FOD817 系列光耦合器技术手册

    产品简介


    FOD814 和 FOD817 系列是光耦合器,专为各种应用设计。FOD814 包含两个反向并联的砷化镓红外发光二极管,驱动一个硅光电晶体管输出,封装在 4-针双列直插式封装(DIP)中。FOD817 系列则由一个砷化镓红外发光二极管驱动一个硅光电晶体管,同样封装在 4-针 DIP 中。这些光耦合器适用于多种电路设计,提供出色的电气隔离和高效的数据传输能力。

    技术参数


    - 输入-输出隔离电压:
    - FOD814/FOD817:5000 VACRMS (1 分钟)

    - 绝缘电阻:
    - RIO:> 10^11 Ω (TS, VIO = 500 V)
    - 最大工作绝缘电压:
    - VIORM:850 V
    - 最高允许过电压:
    - VIOTM:8000 V
    - 绝对最大额定值:
    - 存储温度范围:-55°C 至 +150°C
    - 操作温度范围:FOD814: -55°C 至 +105°C, FOD817: -55°C 至 +110°C
    - 电气特性:
    - 电流转移比(CTR):
    - FOD814: 20% 至 300%
    - FOD814A: 50% 至 150%
    - FOD817: 50% 至 600%
    - FOD817A: 80% 至 160%
    - FOD817B: 130% 至 260%
    - FOD817C: 200% 至 400%
    - FOD817D: 300% 至 600%
    - 响应时间:
    - tr: 4 μs 至 18 μs
    - tf: 3 μs 至 18 μs

    产品特点和优势


    - 宽工作温度范围:FOD814/FOD817 系列能够在极端温度下保持稳定性能,适应各种恶劣环境。
    - 高绝缘电压:最大工作绝缘电压为 850 V,可承受高达 8000 V 的过电压。
    - 高电流转移比:高达 600%,适合多种高功率和高速应用。
    - 快速响应:响应时间短,适合高速信号传输。
    - 安全认证:通过了 UL1577 和 DIN EN/IEC60747−5−5 认证,确保使用安全性。

    应用案例和使用建议


    - AC 线路监测:FOD814 系列适用于 AC 线路监测,能够检测未知极性的直流信号。
    - 电源调节器:FOD817 系列可以用于电源调节器,确保信号传输的稳定性和可靠性。
    - 数字逻辑输入:在微处理器和其他数字系统中,FOD817 系列可以作为高可靠的输入端口。
    使用建议:
    - 在选择 FOD814 或 FOD817 系列时,需根据具体应用需求选择合适的电流转移比。
    - 为确保信号的稳定传输,建议使用适当的滤波电路以减少噪声干扰。
    - 使用过程中要注意环境温度,确保在额定温度范围内操作。

    兼容性和支持


    FOD814 和 FOD817 系列光耦合器与大多数标准 PCB 封装兼容,适用范围广泛。onsemi 提供详细的技术支持文档和售后服务,用户可以通过其官方网站获得详尽的产品信息和支持服务。

    常见问题与解决方案


    - 问题:无法达到指定的电流转移比。
    - 解决方案:检查电路连接和电源电压,确保符合产品技术规格的要求。

    - 问题:信号传输不稳定。
    - 解决方案:使用屏蔽线缆和滤波器减少电磁干扰,确保信号完整性。

    总结和推荐


    综上所述,FOD814 和 FOD817 系列光耦合器具有出色的电气特性和广泛的应用范围。其高电流转移比、快速响应时间和高绝缘电压使其成为工业自动化、通信设备和其他高要求应用的理想选择。强烈推荐使用 FOD814 和 FOD817 系列光耦合器来满足您对信号传输和电气隔离的需求。

FOD817300W参数

参数
数据速率 -
通道数量 1
长*宽*高 5.1mm*7mm*4mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装
