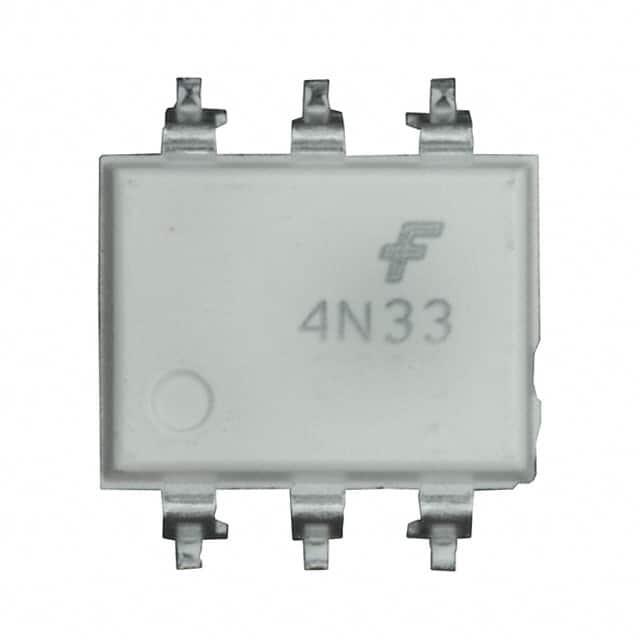

4N33SM

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 达林顿输出型光耦, 表面安装, 6针, DIP封装
供应商型号: 4N33SM
供应商: 国内现货
标准整包数: 1

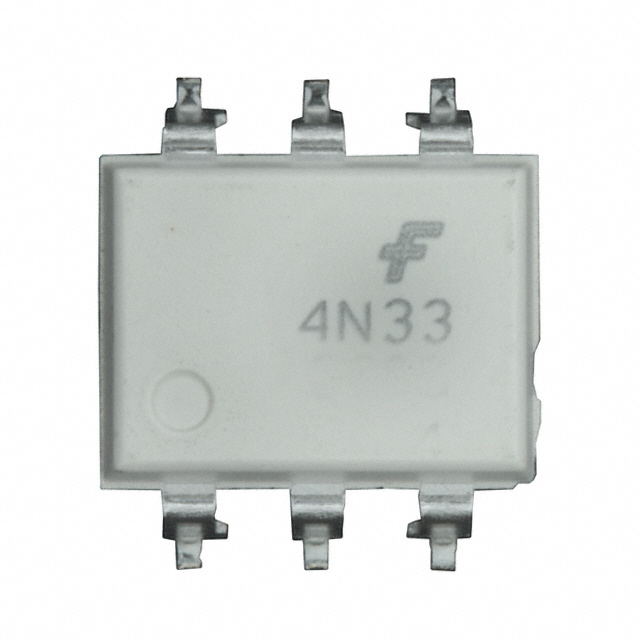

ON SEMICONDUCTOR 隔离器 4N33SM

4N33SM概述


    产品简介


    4N29M, 4N30M, 4N32M, 4N33M, H11B1M, TIL113M 光电耦合器
    这些光电耦合器属于通用型,采用GaAs红外发射二极管与硅平面光达林顿管光学耦合而成。它们广泛应用于低功耗逻辑电路、电信设备、便携式电子产品、固态继电器等领域,能够实现不同电位和阻抗系统间的接口耦合。

    技术参数


    - 工作温度范围:存储温度范围 -40°C 至 +125°C;工作温度范围 -40°C 至 +100°C。
    - 输入至输出绝缘电压:4170 VAC RMS(1分钟);最大工作绝缘电压 850 V峰。
    - 电源性能:最大总功率消耗(@TA=25°C)为 270 mW;超过25°C后每增加1°C减少3.3 mW。
    - 检测器参数:最高输出电流可达150 mA,检测器暗电流小于100 nA。
    - 输入电流:最大输入电流350 mA,正向电压最高1.5 V。
    - 反向电压:最大反向电压3 V。
    - 输入至输出隔离电容:0.2 pF;隔离电阻≥1011Ω。

    产品特点和优势


    这些光电耦合器具有高灵敏度和低输入驱动电流,同时满足或超过了所有JEDEC注册规范。其显著优势在于安全和监管批准,符合UL1577标准和DIN-EN/IEC60747-5-5标准。这些特性使其适用于要求高可靠性和强绝缘性能的应用场景,特别是在电力控制、通信设备等领域具有显著的竞争优势。

    应用案例和使用建议


    这些光电耦合器广泛应用于低功耗逻辑电路、电信设备和便携式电子产品。例如,在工业自动化控制系统中,4N29M可作为信号隔离器,确保高压电路与低压控制电路之间的有效隔离。在便携式医疗设备中,H11B1M可以实现精确的信号传输,确保设备正常运行。对于使用过程中可能遇到的过载问题,建议在设计电路时增加适当的保护措施,如安装保险丝或限流电阻。

    兼容性和支持


    这些光电耦合器支持多种封装形式,包括DIP6、SMT6等多种封装选项。它们与大部分现有电子设备兼容,无需进行额外的适配工作。此外,制造商提供了全面的技术支持,包括热线电话、电子邮件服务和技术文档,帮助用户解决使用过程中的各类问题。

    常见问题与解决方案


    1. 如何处理高温环境下的工作?
    解决方案:确保散热良好,避免长时间在高温环境下工作。可添加散热片或风扇来降低设备温度。
    2. 如何防止过压导致损坏?
    解决方案:使用稳压电路或过压保护器以限制输入电压不超过最大额定值。
    3. 如何提高信号传输可靠性?
    解决方案:通过优化电路布局和提高信号质量,确保信号传输的稳定性和可靠性。

    总结和推荐


    总体而言,4N29M、4N30M、4N32M、4N33M、H11B1M、TIL113M光电耦合器具有卓越的性能和广泛的适用性,是电力控制、电信设备和便携式电子产品领域理想的选择。鉴于其优秀的绝缘性能和安全特性,我们强烈推荐使用这些光电耦合器。

4N33SM参数

参数
数据速率 -
通道数量 1
长*宽*高 8.89mm*6.6mm*3.53mm
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

4N33SM厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

4N33SM数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR 4N33SM 4N33SM数据手册

4N33SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.712
10+ ¥ 2.36
25+ ¥ 2.1275
库存: 541
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.71
直接购买
加入购物车
