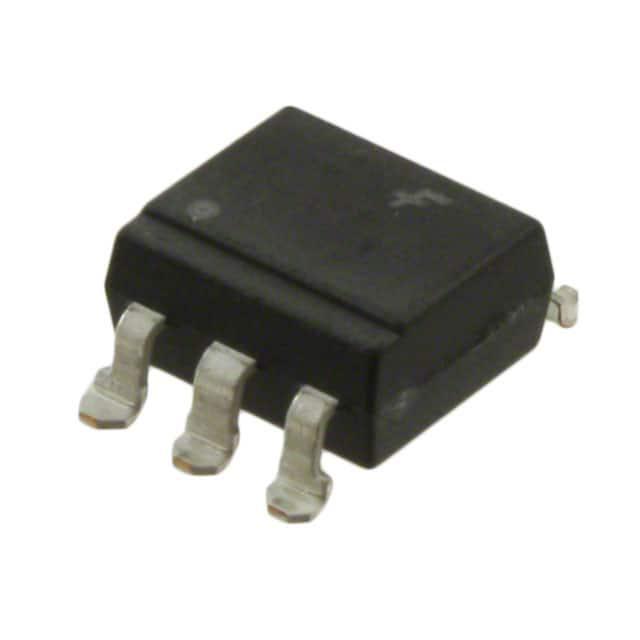

FOD4108SD

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 6-SMD 贴片安装,黏合安装 7.8mm*7mm*4mm
供应商型号: 512-FOD4108SD
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 隔离器 FOD4108SD

FOD4108SD概述

    FOD410, FOD4108, FOD4116, FOD4118 零交叉双向晶闸管驱动器技术手册

    1. 产品简介


    FOD410, FOD4108, FOD4116, FOD4118 是由 ON Semiconductor 公司生产的六引脚双列直插式(DIP)封装的零交叉双向晶闸管驱动器。这些器件通过将红外发光二极管与由两个反向并联的硅可控整流器(SCR)构成的混合双向晶闸管相结合,能够驱动分立的双向晶闸管。其中,FOD4116 和 FOD4118 型号采用了高效率的红外发光二极管,提供了改进的触发灵敏度。
    这些器件主要用于以下几个应用领域:
    - 固态继电器
    - 工业控制
    - 照明控制
    - 静态功率开关
    - 交流电机启动器

    2. 技术参数


    以下是一些重要的技术参数:
    - 最大连续通态电流(On-State Current):300 mA
    - 最高电压阻断能力(Blocking Voltage):
    - FOD410 和 FOD4116:600 V
    - FOD4108 和 FOD4118:800 V
    - 触发灵敏度:
    - FOD4116 和 FOD4118:1.3 mA
    - FOD410 和 FOD4108:2 mA
    - 静态 dv/dt 高度(Static dv/dt):10,000 V/μs
    - 安全认证:
    - UL1577:5,000 VAC RMS,持续时间1分钟
    - DIN-EN/IEC60747-5-5
    - 封装:6-pin DIP

    3. 产品特点和优势


    - 高性能触发电路:采用高效率的红外发光二极管,显著提高了触发灵敏度。
    - 高可靠性:在高温、高压等恶劣条件下仍能保持稳定工作。
    - 高安全性:满足 UL 和 IEC 安全标准,适用于多种工业环境。
    - 环境友好:无铅,符合 RoHS 标准。

    4. 应用案例和使用建议


    典型应用电路:图1展示了用于热线切换的应用电路。在这个电路中,"热侧"线路被切换,并且负载连接到冷侧或中性侧。负载可以连接到中性侧或热侧。为了计算 Rin,需要确保 IF 等于器件的额定 IFT。对于 FOD410 和 FOD4108,IF 应为 2 mA;对于 FOD4116 和 FOD4118,IF 应为 1.3 mA。
    - 建议电阻值:对于高感性负载(功率因数小于0.5),建议将电阻值改为360Ω。

    5. 兼容性和支持


    - 兼容性:这些器件与各种型号的双向晶闸管兼容,可广泛应用于不同的应用场景。
    - 技术支持:ON Semiconductor 提供详尽的技术文档和支持服务,帮助用户正确理解和使用这些器件。

    6. 常见问题与解决方案


    - 问题1:触发灵敏度不足
    - 解决方案:确保 IF 电流达到额定 IFT 值。根据器件型号的不同,FOD410 和 FOD4108 的 IF 应为 2 mA,而 FOD4116 和 FOD4118 的 IF 应为 1.3 mA。
    - 问题2:热保护问题
    - 解决方案:确保在散热良好的环境下使用,并避免超过额定的最大温度。

    7. 总结和推荐


    总体而言,FOD410, FOD4108, FOD4116, FOD4118 是一款高可靠性的零交叉双向晶闸管驱动器,适合于各类工业和商业应用。它具有优异的触发灵敏度、高可靠性及强大的安全性,因此非常推荐在需要高性能驱动的应用场合中使用。
    该技术手册提供了丰富的技术和应用信息,是了解和选择这类双向晶闸管驱动器的重要参考资料。

FOD4108SD参数

参数
数据速率 -
通道数量 1
长*宽*高 7.8mm*7mm*4mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
