FODM8061R2

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi Schottky-Clamped 晶体管输出型光耦, 表面安装, 5针, Mini-Flat封装
供应商型号: 2083187
供应商: 海外现货
标准整包数: 1

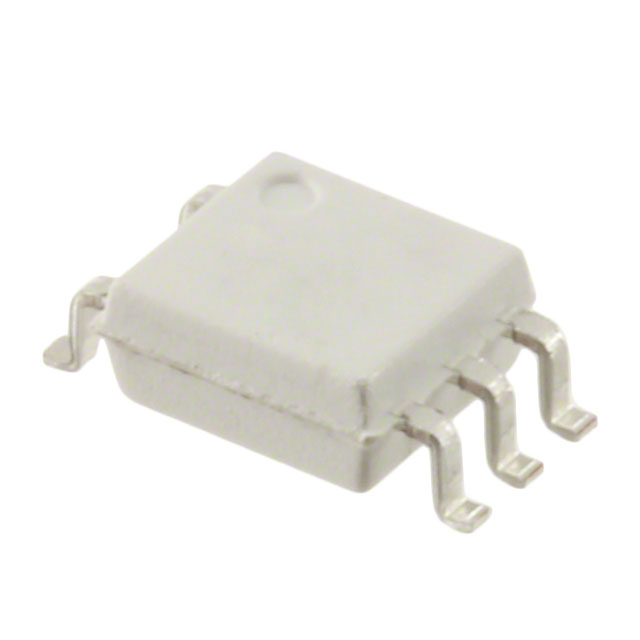

ON SEMICONDUCTOR 隔离器 FODM8061R2

FODM8061R2概述

    FODM8061 高速光耦合器技术手册

    1. 产品简介


    FODM8061 是一款由安森美(ON Semiconductor)生产的高速逻辑门输出光耦合器,支持 3.3V/5V 工作电压。它采用专有的共面封装技术(OPTOPLANAR®),适用于各种工业和微处理器系统的隔离通信。这款光耦合器特别适合用于需要高噪声抑制和高速传输的应用场合。

    2. 技术参数


    - 工作电压:3.3V 到 5.5V
    - 最大输入电流:5 mA
    - 最小输出电流:13 mA
    - 最大数据速率:10 Mbps
    - 最大传播延迟时间:80 ns
    - 最大脉宽失真:25 ns
    - 最大传播延迟偏差:40 ns
    - 额定工作温度范围:-40°C 至 +110°C
    - 存储温度范围:-40°C 至 +125°C
    - 输入到输出绝缘电压:3750 VACRMS
    - 绝缘电阻:≥10^12 Ω
    - 隔离电容:≤0.6 pF

    3. 产品特点和优势


    FODM8061 光耦合器具有以下独特功能和优势:
    - 高噪声抑制能力:支持高达 20 kV/μs 的共模瞬态抑制(CMTI)
    - 高数据传输速度:最高可达 10 Mbit/sec
    - 广泛的温度适应性:工作温度范围为 -40°C 到 +110°C
    - 低功耗:平均输出电流仅需 50 mA
    - 安全认证:符合 UL1577 和 IEC60747-5-5 标准

    4. 应用案例和使用建议


    FODM8061 广泛应用于各种微处理器系统接口、工业现场总线通信、可编程逻辑控制器等领域。例如,在微处理器系统中,它可以实现 SPI 和 I2C 接口的隔离通信。为了更好地发挥其性能,建议按照推荐的工作条件操作,并确保所有连接稳定可靠。

    5. 兼容性和支持


    FODM8061 可以与 3.3V LVTTL/LVCMOS 系统兼容。安森美提供全面的技术支持和文档资源,包括详细的数据手册和技术文献,方便用户了解产品的特性和应用方法。

    6. 常见问题与解决方案


    - 问题:如何正确焊接组件?
    解决方案:遵循推荐的回流焊接曲线(Reflow Profile),确保温度和时间控制准确。
    - 问题:如何处理过高的输入电流?
    解决方案:适当增加输出负载电阻,确保电流不超过最大允许值。
    - 问题:如何验证光耦合器的功能?
    解决方案:通过测量传播延迟时间和脉宽失真来验证光耦合器的工作状态。

    7. 总结和推荐


    综上所述,FODM8061 是一款高性能的光耦合器,具备高噪声抑制、高数据传输速度和广泛的工作温度范围。它的广泛应用和强大的功能使其成为工业和通信领域的理想选择。强烈推荐用户在需要高可靠性隔离通信的场合选用此产品。

FODM8061R2参数

参数
数据速率 10
通道数量 1
4.3mm(Max)
4.6mm(Max)
2.4mm(Max)
通用封装 SO-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FODM8061R2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FODM8061R2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FODM8061R2 FODM8061R2数据手册

FODM8061R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.7137
10+ ¥ 10.3779
100+ ¥ 10.1926
500+ ¥ 10.0073
2500+ ¥ 10.0073
5000+ ¥ 10.0073
7500+ ¥ 10.0073
库存: 1220
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.71
