FODM8801AR2V

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 MFP-4 贴片安装,黏合安装 4.4mm(宽度)
供应商型号: FODM8801AR2VTR-ND
供应商: Digi-Key
标准整包数: 2500

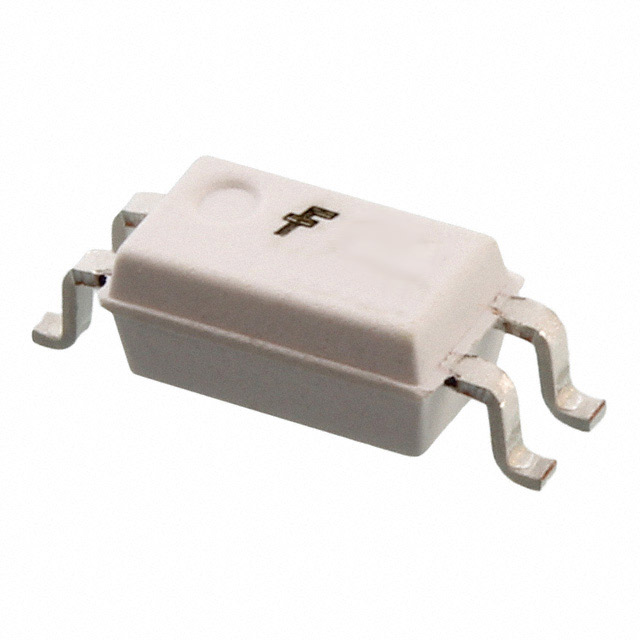

ON SEMICONDUCTOR 隔离器 FODM8801AR2V

FODM8801AR2V概述

    高温光耦合器FODM8801系列技术手册解析

    产品简介


    在OptoHiT系列中,FODM8801是一款前所未有的光电耦合器,采用ON Semiconductor领先的专利工艺技术实现高达125°C的工作温度。该光耦合器由一个铝镓砷化物(AlGaAs)红外发光二极管(LED)与一个光电晶体管通过光学耦合组成,封装在一个紧凑的半间距微型扁平4引脚封装中。它在非常低的输入电流下提供高电流传输比(CTR),且输入-输出隔离电压(VISO)为3750 VACRMS。

    技术参数


    - 工作温度范围:-40°C至+125°C
    - 输入至输出测试电压:方法A:848 Vpeak;方法B:1060 Vpeak
    - 最大工作绝缘电压(VIORM):565 Vpeak
    - 最高允许过电压(VIOTM):6000 Vpeak
    - 引脚间外部爬电距离:≥5 mm
    - 引脚间外部间隙距离:≥5 mm
    - 引脚结构:半间距,4针,间距1.27 mm
    - 输入电流(IS, INPUT):最大值为200 mA
    - 输入高电平电流(IFH):1到10 mA
    - 反向输入电压(VR):6 V
    - 连续集电极电流(IC, average):30 mA
    - 集电极-发射极击穿电压(BVCEO):75 V
    - 发射极-集电极击穿电压(BVECO):7 V
    - 峰值输出功率(PS, OUTPUT):300 mW

    产品特点和优势


    1. 高温操作能力:FODM8801可在高达125°C的环境下工作,这使得它适用于极端温度条件下的应用。
    2. 线性电流传输比:在高温下表现出优异的线性电流传输比(CTR),并且在极低的输入电流下仍然保持较高的CTR。
    3. 高隔离电压:保证了高达3750 VACRMS的输入-输出隔离电压,符合C-UL / UL1577和DIN EN/IEC60747-5-5标准。
    4. 紧凑封装:采用半间距、4针、微型扁平封装,尺寸仅为2.5×4.4mm,间距1.27mm,便于集成在各种设备中。

    应用案例和使用建议


    - 直流转换器:广泛应用于DC-DC转换器中,可以实现高效的电源转换。
    - 信号隔离:适合用于接地环路隔离和信号噪声隔离。
    - 消费电子:可用于家电和机顶盒等家用电器。
    - 工业控制:适用于电源供应、电机控制和可编程逻辑控制等领域。
    使用建议:
    - 在安装过程中注意引脚间的爬电距离和间隙距离要求。
    - 根据负载电阻和电源电压选择合适的输入电流,以确保最佳的性能。

    兼容性和支持


    FODM8801是无铅器件,可适用于红外回流焊接,最高温度可达245°C。此外,该系列产品符合DIN EN/IEC60747-5-5标准,适用于“安全电气绝缘”,并提供了详尽的安全认证信息。ON Semiconductor提供技术支持服务,包括北美和国际电话支持,帮助客户解决使用过程中的技术问题。

    常见问题与解决方案


    - 问题:如何正确安装FODM8801?
    - 解决方案:严格按照制造商提供的封装尺寸图进行焊接,并确保引脚间的爬电距离和间隙距离大于5 mm。

    - 问题:输入电流过高时会怎样?
    - 解决方案:遵循推荐的操作条件,避免超过绝对最大额定值,如输入电流不得超过200 mA,以防止损坏设备。

    总结和推荐


    FODM8801系列高温光耦合器以其卓越的高温操作能力和高性能的电气特性,在多种应用场景中表现出了显著的优势。它在广泛的温度范围内具有出色的线性电流传输比,同时满足了严格的安全标准。综合以上因素,FODM8801是一款值得推荐的产品,特别适用于需要高温稳定性和高可靠性的应用场景。

FODM8801AR2V参数

参数
数据速率 -
通道数量 1
长*宽*高 4.4mm(宽度)
通用封装 MFP-4
安装方式 贴片安装,黏合安装
包装方式 卷带包装

FODM8801AR2V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FODM8801AR2V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FODM8801AR2V FODM8801AR2V数据手册

FODM8801AR2V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.6453 ¥ 5.3482
5000+ $ 0.6184 ¥ 5.1254
7500+ $ 0.605 ¥ 5.0141
12500+ $ 0.5902 ¥ 4.8911
17500+ $ 0.5815 ¥ 4.8194
库存: 2500
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 13370.5
