首页  >  产品百科  >  HCPL2731

HCPL2731

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 0.1 2 DIP-8 通孔安装
供应商型号: FL-HCPL2731
供应商: 海外现货
标准整包数: 1

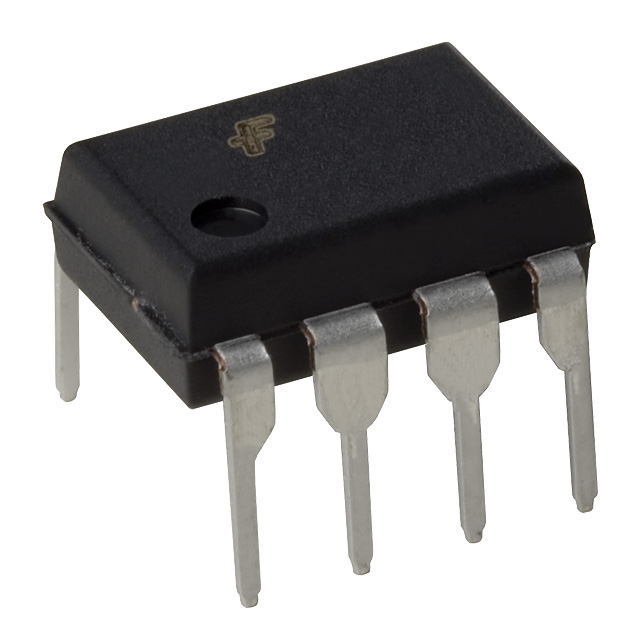

ON SEMICONDUCTOR 隔离器 HCPL2731

HCPL2731概述


    产品简介


    产品类型:
    6N138、6N139 和 HCPL2730、HCPL2731 系列单通道及双通道低输入电流高增益分裂达林顿光电耦合器。
    主要功能:
    这些光电耦合器由砷化铝镓(AlGaAs)发光二极管与高增益分裂达林顿光检测器组成。这种结构允许更低的输出饱和电压和更高的速度操作,适合在隔离逻辑电路中使用。
    应用领域:
    这些产品适用于数字逻辑隔离、电话振铃检测、EIA-RS-232C 线路接收器、高压共模噪声线路接收器、微处理器总线隔离和电流环接收器等领域。

    技术参数


    - 工作温度范围: 单通道:-40°C 至 +85°C;双通道:-40°C 至 +85°C。
    - 反向输入电压: 5V。
    - 平均输出电流: 每通道 60mA。
    - 最大输出功率: 每通道 100mW。
    - 电流传输比(CTR): 在不同输入电流和 VCC 条件下,CTR 范围为 300% 到 3500%。
    - 最大反向击穿电压: 20V。
    - 峰值瞬态输入电流: 1.0A。
    - 峰值传播延迟时间: 视具体条件而定,典型值为 1μs 至 20μs。
    - 输入-输出绝缘泄漏电流: 相对湿度 45%,25°C 时 1.0 μA。
    - 耐受绝缘测试电压: 2500VRMS(RH ≤ 50%,25°C,II-O ≤ 2μA,t = 1min)。

    产品特点和优势


    - 低输入电流: 仅为 0.5mA,大大减少了功耗。
    - 高电流传输比(CTR): 最高达 3500%,特别适用于 MOS、CMOS、LSTTL 和 EIA RS232C 接口。
    - 优异的共模抑制比(CMR): 达到 10kV/µs,能够在高压环境下提供出色的噪声抑制能力。
    - 卓越的稳定性: 集成的基极-发射极电阻提供了良好的温度稳定性。
    - UL 和 VDE 认证: 安全性有保障,适用于多种工业标准环境。

    应用案例和使用建议


    应用案例:
    这些光电耦合器广泛应用于数字逻辑隔离、EIA-RS-232C 线路接收器、高压共模噪声线路接收器等场景。例如,在一个 EIA-RS-232C 接收器设计中,这些光电耦合器可以有效地隔离信号路径,防止共模噪声干扰。
    使用建议:
    - 设计时需要考虑工作环境的温度范围,特别是在高温环境下选择合适的散热措施。
    - 确保输入电流不超过额定值,以避免损坏。
    - 使用适当数值的限流电阻,以确保光电耦合器正常工作。

    兼容性和支持


    - 兼容性: 这些光电耦合器与多种接口(如 CMOS、TTL)兼容,适合于多种应用场景。
    - 技术支持: onsemi 提供详尽的技术文档和支持服务,帮助客户更好地理解和应用这些产品。

    常见问题与解决方案


    - Q: 输入电流超过额定值怎么办?
    - A: 应立即检查电路设计,确保输入电流不超过额定值,必要时增加限流电阻。
    - Q: 输出电压异常怎么办?
    - A: 检查电源电压是否稳定,检查输入电流是否正确设置。
    - Q: 如何提高可靠性?
    - A: 在恶劣环境中工作时,应采用更好的散热措施并确保电源稳定。

    总结和推荐


    综评:
    这些光电耦合器凭借其低输入电流、高电流传输比和优良的共模抑制能力,使其成为广泛应用的理想选择。它们具有卓越的性能和广泛的适用性,能够满足大多数工业应用的需求。
    推荐:
    强烈推荐使用 6N138/6N139 和 HCPL2730/HCPL2731 系列光电耦合器,尤其适用于需要高可靠性和强抗噪性的数字逻辑隔离场合。这些产品具备出色的设计特性和广泛的用途,非常值得推荐。

HCPL2731参数

参数
数据速率 0.1
通道数量 2
9.91mm(Max)
6.86mm(Max)
5.08mm(Max)
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

HCPL2731厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

HCPL2731数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR HCPL2731 HCPL2731数据手册

HCPL2731封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4214 ¥ 28.7743
库存: 1600
起订量: 176 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.77
直接购买
加入购物车
