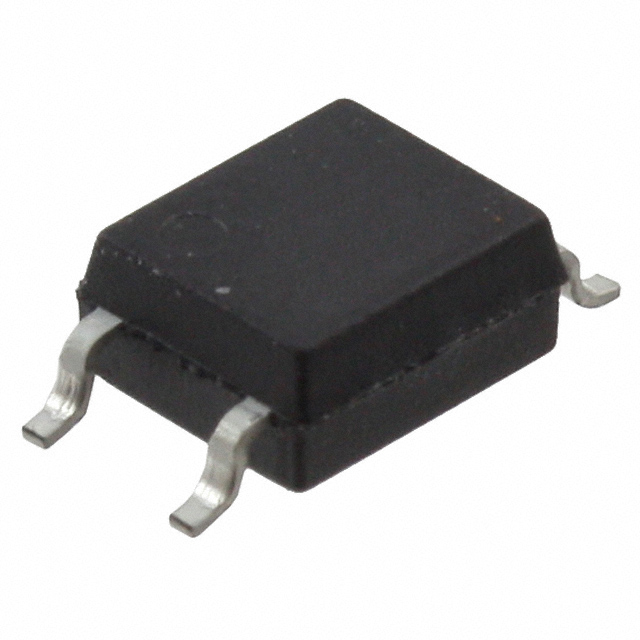

FODM352R2

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 MFP-4 贴片安装
供应商型号: 863-FODM352R2
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 隔离器 FODM352R2

FODM352R2概述

    FODM352 光电耦合器技术手册

    产品简介


    FODM352是一款由磷化镓(GaAs)红外发光二极管(LED)组成的光敏达林顿光电耦合器,带有基极-发射极电阻,封装在一个紧凑型、扁平式的4引脚小封装中。它具有高达3750 VACRMS的输入-输出隔离电压,使其适用于各种需要高安全性和可靠性的电路中。

    技术参数


    - 电气特性
    - 输入电流(IF):最大50mA
    - 反向输入电压(VR):6V
    - 功率耗散(PDLED):70mW
    - 连续集电极电流(IC):最大150mA
    - 集电极-发射极击穿电压(BVECO):0.1V
    - 集电极暗电流(ICEO):200nA
    - 输出功率(PS,OUTPUT):300mW
    - 最大接壳温度(TS):150°C
    - 传输特性
    - 集电极电流(IC):在IF=1mA,VCE=2V时最小10mA
    - 电流转移比(CTR):在IF=1mA,VCE=2V时最小1000%
    - 隔离特性
    - 输入-输出隔离电压(VISO):3750 VACRMS(1分钟)
    - 开关特性
    - 输出上升时间(tR):在IF=20mA,VCC=2V,RL=100Ω时最大100μs
    - 输出下降时间(tF):在IF=20mA,VCC=2V,RL=100Ω时最大300μs

    产品特点和优势


    - 高隔离电压:FODM352具备3750 VACRMS的隔离电压,适用于高压隔离场合。
    - 高电流转移比:最小电流转移比达到1000%,确保了较高的信号传输效率。
    - 安全认证:通过UL1577和DIN EN/IEC60747-5-5的安全认证,满足国际标准要求。

    应用案例和使用建议


    - 电源调节器:利用其高隔离电压特性,可以用于电源调节器的设计中。
    - 数字逻辑输入:可以作为数字逻辑输入接口,确保信号的可靠传输。
    - 微处理器输入:适用于微处理器的输入端口,提供良好的电气隔离。
    使用建议:
    - 在设计电路时,确保输入电流不超过50mA,避免过载。
    - 注意散热问题,尤其是在高温环境下使用时,要控制接壳温度不超过150°C。

    兼容性和支持


    - 兼容性:FODM352可与多种微控制器和电源管理芯片兼容,适用于各种电路设计。
    - 支持:ON Semiconductor提供了详尽的技术文档和支持服务,包括在线支持和销售代表咨询。

    常见问题与解决方案


    - 问题:FODM352的最大输入电流是多少?
    - 解决方案:最大输入电流为50mA。

    - 问题:如何处理FODM352在高温环境下的散热问题?
    - 解决方案:采用良好的散热措施,如散热片或者强制风冷,以确保接壳温度不超过150°C。

    总结和推荐


    FODM352是一款优秀的光电耦合器,具有高隔离电压和高电流转移比的优势。适用于电源调节器、数字逻辑输入、微处理器输入等场景。其通过了多项国际安全认证,可靠性高。建议在需要高隔离性能的应用中优先考虑使用此产品。
    如果您有任何疑问或需要技术支持,可以通过ON Semiconductor的官方渠道获得帮助。

FODM352R2参数

参数
数据速率 -
通道数量 1
通用封装 MFP-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FODM352R2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FODM352R2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FODM352R2 FODM352R2数据手册

FODM352R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.564 ¥ 13.2158
10+ $ 0.9729 ¥ 8.221
100+ $ 0.6468 ¥ 5.4655
500+ $ 0.5368 ¥ 4.5356
1000+ $ 0.5119 ¥ 4.3257
2500+ $ 0.4331 ¥ 3.6595
5000+ $ 0.4053 ¥ 3.4248
10000+ $ 0.3927 ¥ 3.3183
库存: 4246
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.21
