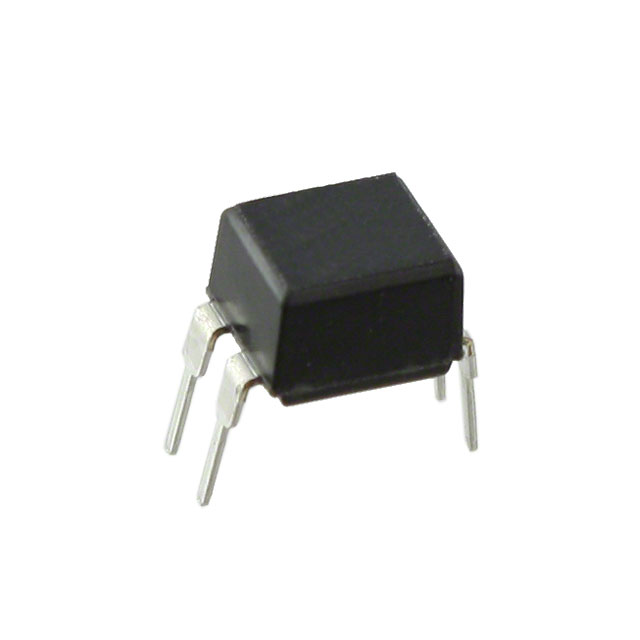

FOD817300

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管输出型光耦, 通孔安装, 4针, MDIP封装
供应商型号: FL-FOD817300
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 隔离器 FOD817300

FOD817300概述


    产品简介


    FOD814/FOD817系列光耦合器是一种由两个镓砷化物红外发光二极管(反向并联)驱动硅光电晶体管输出的光电耦合器。它们采用4针双列直插式封装(DIP),广泛应用于各种电子电路中。FOD817系列还包含一个额外的版本,专门设计用于满足更严格的安全标准。
    主要功能
    - 交流输入响应:特别适用于需要交流信号处理的应用。
    - 高电流传输比:具有多种选择,适用于不同的应用需求。
    - 宽工作温度范围:可在极端环境下稳定工作。
    应用领域
    - 电源调节器
    - 数字逻辑输入
    - 微处理器输入
    - AC线路监控
    - 未知极性直流传感器
    - 电话线路接口

    技术参数


    FOD814系列:
    - 电流传输比(CTR):20% - 300%
    - 最小反向电压(VR):6V
    - 最大工作绝缘电压(VIORM):850V
    - 最高允许过电压(VIOTM):8000V
    - 集电极暗电流(ICEO):≤100nA
    - 输入电流(IS, INPUT):±400mA
    - 最大集电极功耗(PC):150mW
    - 散热系数(θJC):210°C/W
    FOD817系列:
    - 电流传输比(CTR):50% - 600%
    - 最小反向电压(VR):6V
    - 最大工作绝缘电压(VIORM):850V
    - 最高允许过电压(VIOTM):8000V
    - 集电极暗电流(ICEO):≤100nA
    - 输入电流(IS, INPUT):±50mA
    - 最大集电极功耗(PC):150mW
    - 散热系数(θJC):210°C/W

    产品特点和优势


    FOD814系列:
    - 交流输入响应:非常适合交流信号的处理。
    - 高电流传输比:可选择的范围广泛,适用于多种场合。
    - 可靠的安全认证:通过UL和DIN EN/IEC认证。
    FOD817系列:
    - 超宽的电流传输比:能够适应不同应用场景的需求。
    - 高耐压能力:最大工作绝缘电压可达850V,适合高压应用环境。
    - 紧凑的封装:4针DIP封装便于安装和布线。

    应用案例和使用建议


    应用案例
    - 电源调节器:可以有效地隔离高压侧与低压侧,提高系统的安全性和可靠性。
    - 数字逻辑输入:提供精确的信号隔离和转换,保证数字信号的稳定传输。
    - AC线路监控:适合于监控交流线路的状态,实现快速准确的检测。
    使用建议
    - 温度控制:由于工作温度范围较广,需确保良好的散热措施,避免过热导致的损坏。
    - 接线注意事项:注意正负极的正确连接,以防止逆向偏置造成的损害。

    兼容性和支持


    FOD814/FOD817系列光耦合器设计为与多种电路和设备兼容。厂商提供了详细的资料和应用程序说明,确保用户能够正确使用这些产品。同时,厂商还提供相关的技术支持和售后保障服务。

    常见问题与解决方案


    问题1:如何正确处理反向电压?
    - 解决办法:确保正确连接电路,避免反向偏置造成的损害。
    问题2:如何避免过高的温度?
    - 解决办法:提供良好的散热措施,确保工作温度在规定的范围内。
    问题3:如何进行有效的信号隔离?
    - 解决办法:根据具体应用场景选择合适的电流传输比,并进行必要的测试验证。

    总结和推荐


    FOD814/FOD817系列光耦合器是一款高性能的光电耦合器,具备出色的电流传输比、可靠的绝缘能力和广泛的工作温度范围。它的多样性和广泛的适用性使其成为各类电子应用的理想选择。建议在需要高精度信号隔离和转换的场合下使用此产品。希望以上信息对您的选型有所帮助。

FOD817300参数

参数
数据速率 -
通道数量 1
长*宽*高 5.1mm*7mm*4mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

FOD817300厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD817300数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD817300 FOD817300数据手册

FOD817300封装设计

查看详情并下载
Symbol
Footprint
3D Model
