4N35SR2M

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管输出型光耦, 表面安装, 6针, 表面安装封装
供应商型号: 30C-4N35SR2M 6-SMD
供应商: 云汉优选
标准整包数: 1

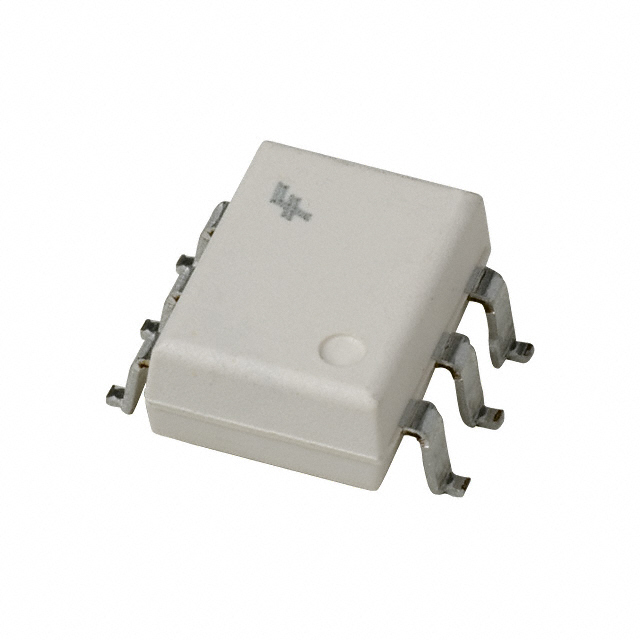

ON SEMICONDUCTOR 隔离器 4N35SR2M

4N35SR2M概述


    产品简介


    本产品为一款通用光电耦合器(General Purpose Optocoupler),由镓砷红外发光二极管驱动硅光晶体管构成,采用标准塑料6引脚双列直插封装(6-pin Dual-In-Line Package)。该光电耦合器适用于多种电路设计,具备高可靠性、安全性和广泛应用的特点。

    技术参数


    - 基本规格:
    - 封装:6-pin Dual-In-Line Package
    - 引脚配置:1- N/C EMITTER,2- ANODE,3- CATHODE,4- CATHODE,5- BASE,6- COLLECTOR
    - 性能参数:
    - 最小电流传输比(CTR):
    - 4N27M和4N28M:10%
    - 4N25M和4N26M:20%
    - 4N35M、4N36M和4N37M:100%
    - 安全认证:
    - UL1577认证,1分钟内耐受4,170 VAC RMS
    - DIN-EN/IEC60747-5-5认证,峰值工作绝缘电压850 V
    - 工作环境:
    - 存储温度范围:-40°C 至 +125°C
    - 操作温度范围:-40°C 至 +100°C
    - 铅焊温度:最高260°C

    产品特点和优势


    - 高电流传输比:不同型号的光电耦合器提供不同的电流传输比,确保在各种条件下都有良好的性能表现。
    - 安全性高:通过UL和DIN-EN/IEC认证,适用于需要高度电气隔离的应用场合。
    - 宽温度范围:-40°C至+100°C的操作温度范围,使其在恶劣环境下仍能稳定运行。
    - 广泛的应用领域:适用于电源调节器、数字逻辑输入及微处理器输入等多种应用场景。

    应用案例和使用建议


    - 电源调节器:用于电源电路中,提高系统的稳定性。
    - 数字逻辑输入:作为信号隔离器,提高电路的抗干扰能力。
    - 微处理器输入:保护微处理器不受外部噪声影响,保证信号的完整性。
    使用建议:
    - 在安装光电耦合器时,应避免高温环境以延长其使用寿命。
    - 当使用高频信号时,应注意光耦合器的开关时间特性,选择合适的型号。

    兼容性和支持


    该光电耦合器具有广泛的适用性,可与多种电路和设备兼容。厂商提供详尽的技术文档和支持,帮助用户快速理解和使用该产品。

    常见问题与解决方案


    - 问题1:安装过程中发现信号异常。
    - 解决办法:检查光电耦合器的引脚连接是否正确,并确保焊接质量良好。
    - 问题2:长时间工作后性能下降。
    - 解决办法:确认工作温度在允许范围内,并考虑使用散热装置。

    总结和推荐


    综上所述,这款通用光电耦合器凭借其出色的电流传输比、广泛的工作温度范围以及通过多项安全认证的优势,成为多种应用场合的理想选择。强烈推荐在需要高可靠性和电气隔离的应用中使用本产品。

4N35SR2M参数

参数
数据速率 -
通道数量 1
长*宽*高 8.51mm(长度)*6.35mm(宽度)
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

4N35SR2M厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

4N35SR2M数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR 4N35SR2M 4N35SR2M数据手册

4N35SR2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
