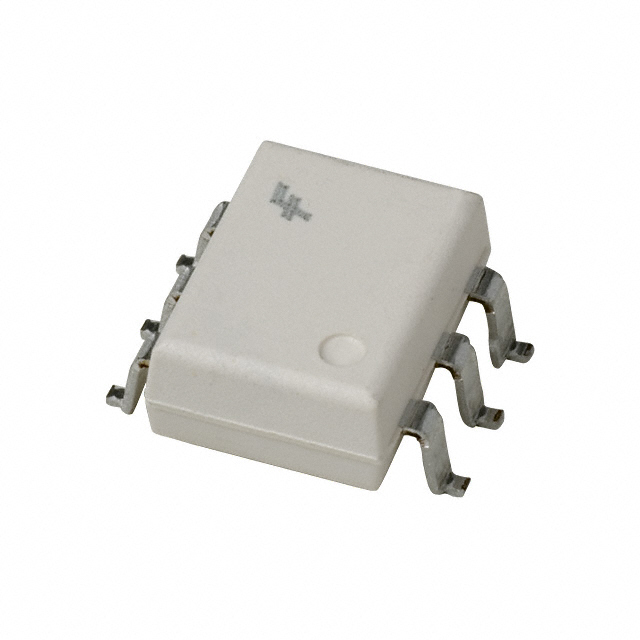

H11L1SR2VM

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 逻辑门输出型光耦, 表面安装, 6针, DIP封装
供应商型号: AV-S-H11L1SR2VM
供应商: Avnet
标准整包数: 1000
ON SEMICONDUCTOR 隔离器 H11L1SR2VM

H11L1SR2VM概述

    H11L1M, H11L2M, H11L3M — 6-Pin DIP Schmitt Trigger Output Optocoupler

    产品简介


    H11L1M, H11L2M 和 H11L3M 是一系列采用 6 针 DIP 封装的高速光电耦合器,具有施密特触发输出功能。这些产品被广泛应用于逻辑电平隔离、电流传感、噪声消除、数字电源编程以及计算机与外围设备的接口等领域。它们适用于各种需要高速传输和信号隔离的应用场合。

    技术参数


    - 工作电压范围:VCC = 3V 到 16V
    - 最大输入电流:IF = 30mA
    - 最大反向电压:VR = 6V
    - 最大输出电流:IO = 50mA
    - 最高允许过电压:VIOTM = 6000Vpeak
    - 隔离电压:VISO = 4170VACRMS
    - 切换速度:
    - 开通时间(ton):1.0µs 至 4.0µs
    - 关断时间(toff):1.2µs 至 4.0µs
    - 数据传输速率:1MHz 典型值

    产品特点和优势


    - 高数据传输率:1MHz 典型值,适用于需要高速信号传输的应用。
    - 抗振荡性能:在整个电压和温度范围内具有免于闩锁和振荡的能力。
    - 逻辑兼容性:微处理器兼容驱动,输出低电平时能承受 16mA 的电流。
    - 安全认证:符合 UL1577 和 DIN-EN/IEC60747-5-5 安全标准,适合安全绝缘要求高的场合。

    应用案例和使用建议


    H11L1M, H11L2M 和 H11L3M 可以用于多种应用,例如:
    - 逻辑隔离:在需要电气隔离的场合下提供逻辑信号隔离。
    - 噪声消除:通过施密特触发器消除了噪声对信号传输的影响。
    - 电源编程:用于数字电源的编程控制。
    - 计算机与外围设备接口:简化计算机与外设之间的接口设计。
    使用建议:
    - 确保在高电压环境下使用时,遵守相应的安全规定,以防止电气损坏。
    - 考虑散热问题,特别是在高频应用中,适当的散热措施可以提高设备的稳定性和寿命。

    兼容性和支持


    H11L1M, H11L2M 和 H11L3M 与市场上常见的逻辑系统兼容,如 TTL 和 CMOS。ON Semiconductor 提供了详尽的技术支持,包括在线文档、论坛和支持热线,以确保用户能够正确安装和使用这些产品。

    常见问题与解决方案


    - Q: 如何处理 H11L1M, H11L2M 和 H11L3M 在高电流下的稳定性?
    - A: 确保遵循规定的电流限制,使用适当的散热装置以保持稳定运行。
    - Q: 设备在长时间使用后性能有所下降怎么办?
    - A: 检查输入电流和工作电压是否在规范范围内,必要时更换设备。

    总结和推荐


    H11L1M, H11L2M 和 H11L3M 是高性能的光电耦合器,适用于多种电子系统的设计和应用。其高数据传输率、稳定的性能和广泛的适用范围使其成为同类产品中的佼佼者。考虑到其优良的性能和可靠的安全认证,我们强烈推荐将其用于需要高速信号传输和电气隔离的场合。

H11L1SR2VM参数

参数
数据速率 1MHz
通道数量 1
长*宽*高 8.51mm(长度)*6.35mm(宽度)
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
