H11F1VM

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光耦, 通孔安装, 6针, MDIP封装
供应商型号: 8076585
供应商: 海外现货
标准整包数: 5

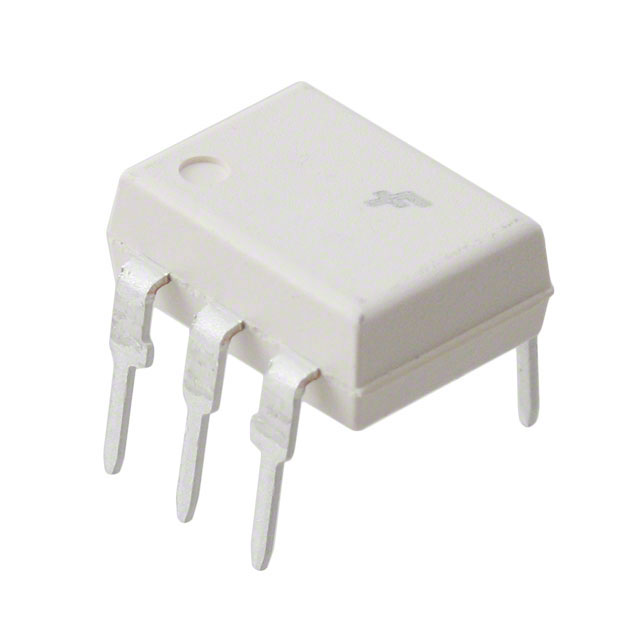

ON SEMICONDUCTOR 隔离器 H11F1VM

H11F1VM概述


    产品简介


    H11F1M, H11F2M 和 H11F3M 是光耦合场效应晶体管(Photo FET Optocouplers),属于 H11FXM 系列的一部分。这些光电耦合器由镓铝砷化物(GaAlAs)发光二极管和对称双向硅光电检测器组成,两者之间具有电气隔离。这些器件可以作为远程可变电阻器或模拟信号开关使用。在应用中,它们能实现低电平交流和直流信号的无失真控制,特别适用于需要电气隔离的应用场合。

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入端正向电压 | 当 IF = 16mA 时 | 1.3 | 1.75 | - | V |
    | 输入端反向漏电流 | 当 VR = 5V 时 | - | 10 | - | µA |
    | 输出端击穿电压 | H11F1M, H11F2M 为 ±30V;H11F3M 为 ±15V | - | - | - | V |
    | 输出端暗电流 | 当 V4-6 = 15V,IF = 0 时 | - | 50nA | 50µA | - |
    | 输出端关态电阻 | 当 V4-6 = 15V,IF = 0 时 | 300 | - | - | MΩ |
    | 输出端开态电阻 | IF = 16mA,I4-6 = 100µA 时 | 200 | 330 | 470 | Ω |
    | 输入端连续正向电流 | - | - | 60 | - | mA |
    | 输出端最大工作绝缘电压 | - | - | 850 | - | V |
    | 最高允许过电压 | - | - | 6000 | - | V |

    产品特点和优势


    H11F1M, H11F2M 和 H11F3M 的主要特点是其极低的失调电压、无电荷注入和无锁存现象,使其成为理想的模拟信号开关。这些光电耦合器能够实现高达 60 Vpk-pk 的信号处理能力,并且通过 UL 认证(文件编号 E90700),具备出色的安全性能。此外,这些器件还提供理想的电气隔离,保证了在各种恶劣环境下都能稳定工作。

    应用案例和使用建议


    这些光电耦合器广泛应用于多种电子系统中,如:
    - 隔离式可变衰减器:用于精确调整信号强度,尤其是在音频和电信领域。
    - 自动增益控制:提供了超过 70dB 的稳定增益控制,适用于各种复杂的控制系统。
    - 多路复用、光隔离 ADC 转换:能够在传感器(如热电偶、霍尔效应设备、应变仪等)与单个模数转换器之间实现高效的信号处理。
    使用建议:在设计包含这些光电耦合器的电路时,需要注意适当的散热措施,以避免过热损坏。特别是在高频信号处理场合,应考虑 PCB 设计的合理布局,确保良好的信号完整性。

    兼容性和支持


    H11F1M, H11F2M 和 H11F3M 支持多种封装选项,如标准通孔、表面贴装、带卷等,方便不同应用需求。ON Semiconductor 提供详尽的技术文档和支持服务,帮助客户解决使用过程中的各种问题。更多信息可通过 ON Semiconductor 官网获取。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 光耦合器输出不稳定 | 检查输入电流是否在额定范围内 |
    | 光耦合器发热严重 | 确保良好的散热设计,避免过热 |
    | 输出信号失真 | 检查输入信号是否超出设备的承受范围|

    总结和推荐


    H11F1M, H11F2M 和 H11F3M 在电气隔离、信号处理能力和安全性能方面表现出色,非常适合需要高精度和稳定性的应用场合。这些光电耦合器易于集成到各种电子系统中,具有广泛的适用性和可靠性。因此,我们强烈推荐这些产品用于需要高性能光耦合器的应用场合。

H11F1VM参数

参数
数据速率 -
通道数量 1
长*宽*高 8.89mm*6.6mm*3.53mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

H11F1VM厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
