H11G1M

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电复合输出型光耦, 通孔安装, 6针, MDIP封装
供应商型号: F-H11G1M
供应商: 海外现货
标准整包数: 50

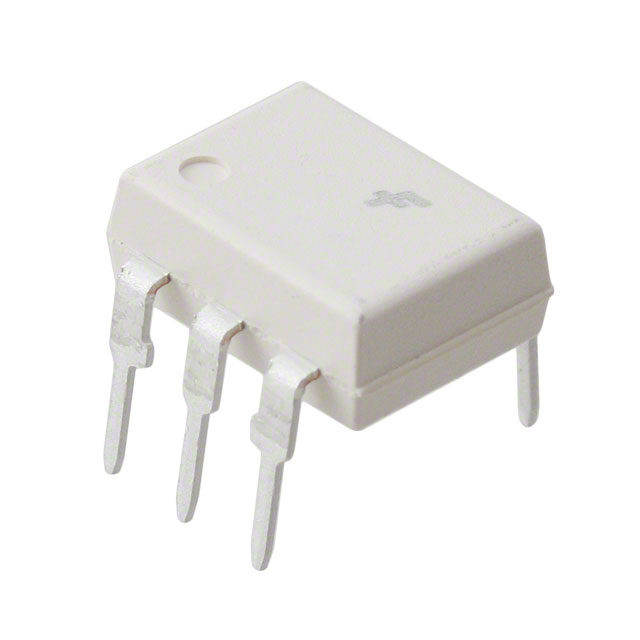

ON SEMICONDUCTOR 隔离器 H11G1M

H11G1M概述

    H11G1M 和 H11G2M:6 针 DIP 高压光达林顿光电耦合器

    产品简介


    H11G1M 和 H11G2M 是由 ON Semiconductor(前身为 Fairchild Semiconductor)生产的高压光达林顿光电耦合器。这些器件通过一个砷化镓红外发光二极管与一个硅达林顿连接的光晶体管相连,能够提供高电压绝缘能力。该系列光电耦合器广泛应用于 CMOS 逻辑接口、电话环检测器、低输入 TTL 接口、电源隔离等领域,替代脉冲变压器。

    技术参数


    - 额定电压:H11G1M 的最小击穿电压为 100 V,H11G2M 的最小击穿电压为 80 V。
    - 电流传输比 (CTR):在输入电流 1 mA,集电极-发射极电压 5 V 时,H11G1M 和 H11G2M 的 CTR 分别为 5% 和 3%。
    - 泄漏电流:在 80°C 温度下,最大泄漏电流不超过 100 µA。
    - 安全认证:满足 UL1577 认证标准,具有 4,170 VACRMS 的安全电压等级;符合 DIN-EN/IEC60747-5-5 标准,最高工作绝缘电压为 850 V 峰值。

    产品特点和优势


    1. 高击穿电压:H11G1M 的击穿电压为 100 V,H11G2M 为 80 V,适用于高压环境。
    2. 高敏感性:H11G1M 在 1 mA 输入电流下的 CTR 最低为 500%,这使得它们在低输入电流环境中表现出色。
    3. 低泄漏电流:在高温条件下,泄漏电流保持较低水平,提升了设备的可靠性和稳定性。
    4. 安全性:通过多种安全认证,确保在高电压环境下的安全性。

    应用案例和使用建议


    H11G1M 和 H11G2M 光电耦合器可以用于各种电路中,如 CMOS 逻辑接口、电话环检测器、电源隔离等。例如,在 CMOS 逻辑接口应用中,这些器件可以提供高效的信号隔离和保护。使用建议包括:
    1. 环境适应性:在高温环境中,确保良好的散热设计以避免过热损坏。
    2. 测试与验证:对于特定的应用,应验证额定参数,以确保在实际操作中稳定运行。
    3. 可靠性提升:采用外部保护电路来增强其安全绝缘性能。

    兼容性和支持


    这些光电耦合器兼容多种封装形式,包括 DIP 和 SMT 封装,并可选择符合 DIN EN/IEC60747-5-5 标准的选项。ON Semiconductor 提供技术支持和文档资源,确保客户能够充分利用其特性。如有任何疑问或需要技术支持,可以通过 ON Semiconductor 官方网站获得帮助。

    常见问题与解决方案


    - 问题 1:如何处理高输入电流下的击穿电压?
    解决方案:应选用额定电压更高的型号(如 H11G1M),并确保电路中的保护机制正常工作。
    - 问题 2:设备在高温环境中的泄漏电流增加怎么办?
    解决方案:进行散热设计,以降低工作温度,减少泄漏电流的影响。
    - 问题 3:如何确保设备的长期可靠性?
    解决方案:定期进行性能测试,确保设备参数未偏离制造商提供的典型值范围。

    总结和推荐


    H11G1M 和 H11G2M 光电耦合器以其高击穿电压、高敏感性和低泄漏电流等特点,适合多种高要求的应用场景。特别是对于需要高压隔离的场合,它们表现出色。结合 ON Semiconductor 提供的详尽技术支持和文档资源,强烈推荐在工业和电信领域的高压信号隔离和转换应用中使用这些光电耦合器。

H11G1M参数

参数
数据速率 -
通道数量 1
长*宽*高 8.89mm*6.6mm*3.53mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

H11G1M厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

H11G1M数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR H11G1M H11G1M数据手册

H11G1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1529 ¥ 1.2949
2000+ $ 0.1515 ¥ 1.2833
3000+ $ 0.1502 ¥ 1.2718
库存: 9000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 1294.9
