FOD4218SDV

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 6-SMD 贴片安装,黏合安装 7.8mm*7mm*4mm
供应商型号: FOD4218SDVTR-ND
供应商: Digi-Key
标准整包数: 1000

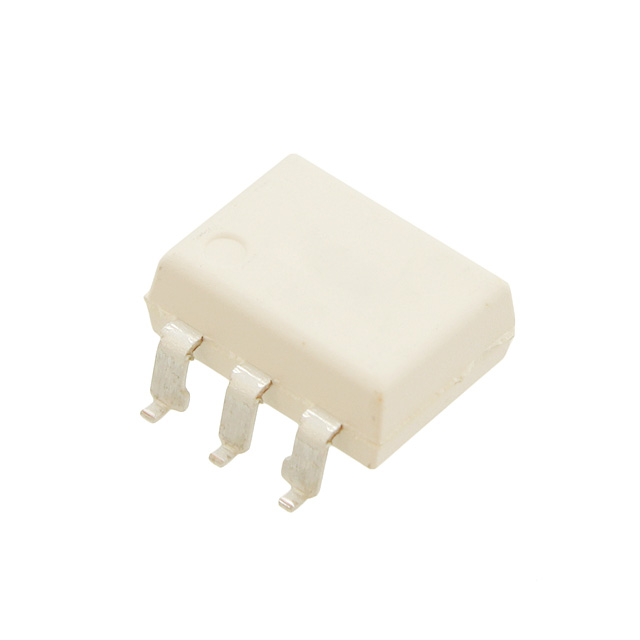

ON SEMICONDUCTOR 隔离器 FOD4218SDV

FOD4218SDV概述

    6-Pin DIP High dv/dt Random Phase Triac Drivers: FOD420, FOD4208, FOD4216, FOD4218

    产品简介


    FOD420, FOD4208, FOD4216 和 FOD4218 系列器件是光耦合器,包含一个红外发射二极管(LED)和一个由两个反向并联的SCR形成的随机相位晶闸管。这些器件适用于驱动分立晶闸管,并且可以广泛应用于固态继电器、工业控制、照明控制、静态功率开关以及交流电机启动器等领域。FOD4216 和 FOD4218 型号采用了高效率的红外发射二极管,提供更佳的触发灵敏度。

    技术参数


    - 额定电流:最大峰值电流为 300 mA。
    - 阻断电压:
    - FOD420 和 FOD4216:600 V。
    - FOD4208 和 FOD4218:800 V。
    - 触发灵敏度:
    - FOD4216 和 FOD4218:1.3 mA。
    - FOD420 和 FOD4208:2 mA。
    - 静态 dv/dt:10,000 V/µs。
    - 安全认证:符合 UL1577 和 DIN-EN/IEC60747-5-5 标准。
    - 工作温度范围:存储温度 -55 到 +150°C;操作温度 -55 到 +100°C。

    产品特点和优势


    - 高性能:支持高电压和大电流,非常适合严苛的应用环境。
    - 高触发灵敏度:采用高效率的红外发射二极管,显著提高了触发灵敏度。
    - 安全合规:符合多项国际标准,确保产品在工业环境中使用时的安全性。
    - 封装紧凑:采用标准 6 针 DIP 封装,易于集成到现有系统中。

    应用案例和使用建议


    - 固态继电器:用于替代传统的机械式继电器,提高可靠性。
    - 工业控制:在自动化生产线中实现精确控制。
    - 灯具控制:用于智能照明系统中,实现精准的光线调节。
    使用建议:
    - 在设计电路时,选择合适的电阻值以保证适当的触发电流。例如,在需要低功耗的情况下,可选用较大的电阻值。
    - 在驱动大电流负载时,应考虑散热设计以避免过热。

    兼容性和支持


    - 这些器件与标准的电子元器件具有良好的兼容性,易于与各种控制电路板集成。
    - 厂商提供技术支持和保修服务,包括在线文档、电话咨询及电子邮件支持。

    常见问题与解决方案


    - Q:如何确定正确的电阻值?
    - A:根据器件的数据表提供的典型触发电流和工作电压,计算合适的电阻值以保证适当的触发电流。

    - Q:如何确保高触发灵敏度?
    - A:使用高效率的红外发射二极管,并确保驱动电路的设计合理,避免干扰信号影响触发性能。

    总结和推荐


    FOD420, FOD4208, FOD4216 和 FOD4218 是专为高可靠性和高性能要求设计的光耦合器。它们具备出色的电气特性和安全性认证,能够满足多种工业应用的需求。对于需要高精度、稳定性和安全性的项目,这些器件是理想的选择。强烈推荐在需要高可靠性的电子控制系统中使用这些器件。

FOD4218SDV参数

参数
数据速率 -
通道数量 1
长*宽*高 7.8mm*7mm*4mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FOD4218SDV厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD4218SDV数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD4218SDV FOD4218SDV数据手册

FOD4218SDV封装设计

查看详情并下载
Symbol
Footprint
3D Model
