4N36M

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 DIP-6 通孔安装 8.89mm*6.6mm*5.08mm
供应商型号: FL-4N36M
供应商: 海外现货
标准整包数: 1

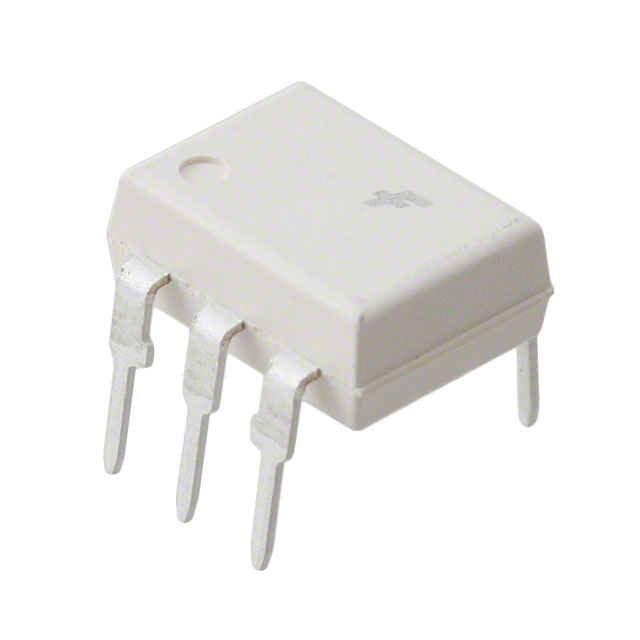

ON SEMICONDUCTOR 隔离器 4N36M

4N36M概述


    产品简介


    产品类型
    4N25M, 4N26M, 4N27M, 4N28M, 4N35M, 4N36M, 4N37M 系列是6引脚通用光电晶体管光耦合器。
    主要功能
    这些光耦合器由一个砷化镓红外发射二极管驱动一个硅光电晶体管组成,封装在一个标准的六引脚双列直插式(DIP)封装中。
    应用领域
    - 电源调节器:用于监控和控制电源输出。
    - 数字逻辑输入:适用于需要光电隔离的数字信号传输。
    - 微处理器输入:提供信号的光电隔离,确保系统的稳定性。

    技术参数


    安全和绝缘等级
    - 最大输入到输出测试电压(方法A):1360 Vpeak
    - 最大输入到输出测试电压(方法B):1594 Vpeak
    - 最高允许绝缘电压:850 Vpeak
    - 最高允许过电压:6000 Vpeak
    工作温度范围
    - 存储温度:-40°C 到 +125°C
    - 操作温度:-40°C 到 +100°C
    绝缘电阻
    - 绝缘电阻(Ts, VIO = 500 V):> 109 Ω

    产品特点和优势


    - 电流传输比(CTR):
    - 4N25M 和 4N26M:最小 20%
    - 4N27M 和 4N28M:最小 10%
    - 4N35M, 4N36M 和 4N37M:最小 100%
    - 认证:
    - UL1577 认证,绝缘电压可达 4170 VACRMS
    - DIN-EN/IEC60747-5-5 认证,绝缘电压可达 850 V 峰值

    应用案例和使用建议


    应用案例
    这些光耦合器在电源调节器中被广泛使用,例如,在电源供应系统中,它们可以有效隔离控制信号,防止电气干扰。
    使用建议
    - 在设计电路时,考虑选择合适的负载电阻(如 100 Ω),以优化开关速度。
    - 确保在高温环境下使用时,电路的设计能应对高温下的电流传输比变化。

    兼容性和支持


    - 兼容性:这些光耦合器与现有的电子设备和电路兼容,具有良好的互操作性。
    - 支持:ON Semiconductor 提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - 问题:在高温下,光电耦合器的电流传输比降低。
    - 解决方案:选择更高电流传输比的型号,如 4N35M, 4N36M 或 4N37M,以适应高温环境。
    - 问题:电路中的过压可能导致损坏。
    - 解决方案:在电路中加入过压保护装置,如压敏电阻,以保护光电耦合器不受损害。

    总结和推荐


    产品综合评估
    - 优点:
    - 高绝缘电压,适用于高压环境
    - 多种型号选择,满足不同应用需求
    - 广泛的温度适用范围,适应各种恶劣环境
    推荐结论
    鉴于上述特点和优势,4N25M, 4N26M, 4N27M, 4N28M, 4N35M, 4N36M, 4N37M 系列光耦合器是一款高度可靠且多功能的产品,特别适合于需要强电隔离的应用场景。强烈推荐使用。
    如果您对这些产品有任何疑问或需要更多技术支持,请联系您的本地销售代表或访问 [ON Semiconductor 的官方网站](http://www.onsemi.com)。

4N36M参数

参数
数据速率 -
通道数量 1
长*宽*高 8.89mm*6.6mm*5.08mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

4N36M厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

4N36M数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR 4N36M 4N36M数据手册

4N36M封装设计

查看详情并下载
Symbol
Footprint
3D Model
