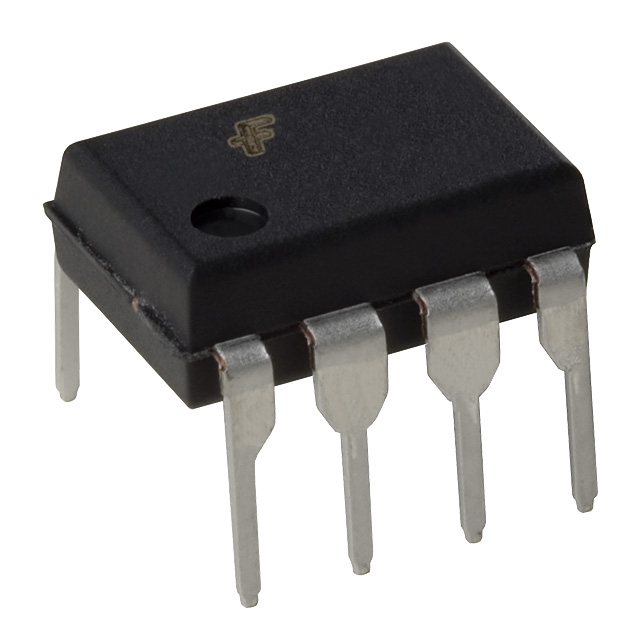

6N137VM

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光耦, 通孔安装, 8针, PDIP封装
供应商型号: CY-6N137VM
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 隔离器 6N137VM

6N137VM概述

    高速逻辑门光耦合器——HCPL2631M/D

    产品简介


    HCPL2631M/D 是一款高性能的高速逻辑门光耦合器,由半导体元件工业协会(Semiconductor Components Industries, LLC)设计。它属于8引脚DIP封装类型,主要用于高频率下的信号隔离与传输。HCPL2631M/D 包含一个850nm的AlGaAs LED,与一个非常高速的集成光电探测器逻辑门结合使用,具有可闪烁输出的特点。这种设计使得HCPL2631M/D不仅适用于高速信号处理,而且在噪声抑制方面表现优异,广泛应用于各种数字电路中。

    技术参数


    HCPL2631M/D 的主要技术参数如下:
    - 速度: 最高传输速率可达10 MBit/s。
    - 输入电流: 最大输入电流为5 mA。
    - 输出电流: 最小输出电流为13 mA(最大扇出能力为8)。
    - 工作温度范围: -40°C至+85°C。
    - CMR(共模抑制比): 10 kV/μs。
    - 电气特性: 工作电压范围为4.5V到5.5V。
    - 绝缘耐压: 交流耐压测试达到5000VACRMS,持续1分钟。

    产品特点和优势


    - 高速性能: 由于采用了AlGaAs LED和高灵敏度光电探测器,HCPL2631M/D 可以实现10 MBit/s的传输速率,非常适合高速信号传输。
    - 卓越的共模抑制比: 通过内置的噪声屏蔽层,能够提供高达10 kV/μs的共模抑制比,有效防止干扰信号的影响。
    - 扇出能力: 在整个工作温度范围内,每个通道都能提供8的扇出能力,增强了电路的可靠性。
    - 安全认证: 产品符合UL1577标准,并获得DIN EN/IEC60747-5-5的安全认证。

    应用案例和使用建议


    HCPL2631M/D 广泛应用于多种场合,包括但不限于:
    - 地环消除:可以消除因电路连接而导致的地环路干扰。
    - 逻辑电平转换:如将LSTTL电平转换为TTL电平,适用于不同电压平台的设备之间的通信。
    - 数据传输:用于高速数据通信和数据多路复用。
    - 电源开关控制:特别适合于开关电源的控制。
    使用建议:
    - 在安装时,应在每个光耦合器的VCC引脚和GND引脚之间连接一个至少0.1μF的旁路电容,以确保稳定的工作状态。
    - 确保电路中的其他组件也遵循相应的电气特性要求,避免超过绝对最大额定值,以免损坏设备。

    兼容性和支持


    HCPL2631M/D 作为一款通用型光耦合器,与大多数标准数字电路兼容。安森美半导体公司提供了详尽的技术文档和支持服务,用户可以在官方网站上找到最新的数据手册、应用指南及技术支持资源。

    常见问题与解决方案


    - 问题: 输出信号不稳定。
    - 解决方案: 检查电路中是否正确连接了旁路电容,并确认输入电流和电压在规定范围内。
    - 问题: 共模抑制效果不佳。
    - 解决方案: 确保安装过程中所有接地良好,必要时添加额外的屏蔽层。

    总结和推荐


    综上所述,HCPL2631M/D是一款高性能的高速逻辑门光耦合器,具备卓越的共模抑制能力和宽广的工作温度范围。其广泛应用在多种数字电路中,尤其适合高速数据传输和电源开关控制等场合。如果你正在寻找一种能够满足高速信号隔离需求的解决方案,HCPL2631M/D无疑是最佳选择之一。强烈推荐给需要高性能光耦合器的工程师和技术人员。

6N137VM参数

参数
数据速率 10
通道数量 1
10.16mm(Max)
7.11mm(Max)
4.95mm(Max)
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装
