FOD8012R2

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 15Mbps 2 SOIC-8 贴片安装,黏合安装
供应商型号: FOD8012R2TR-ND
供应商: Digi-Key
标准整包数: 2500

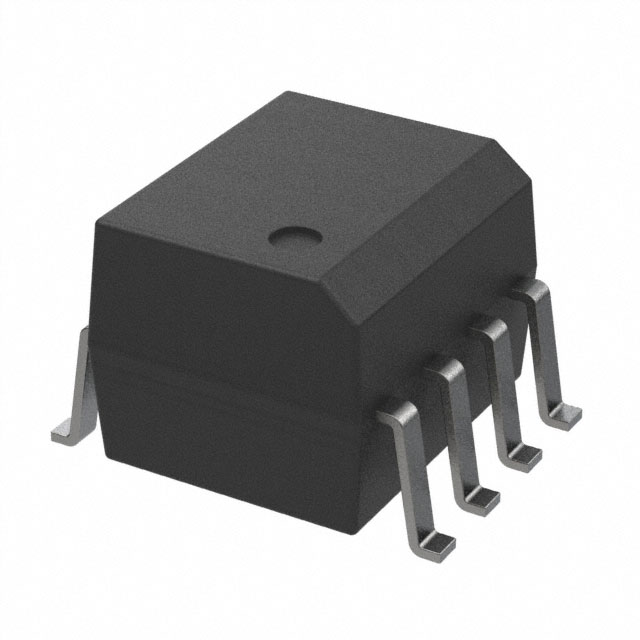

ON SEMICONDUCTOR 隔离器 FOD8012R2

FOD8012R2概述

    FOD8012 — 高CMR双向逻辑门光耦合器

    1. 产品简介


    FOD8012 是一款全双工、双向、高速逻辑门光耦合器,专为隔离通信设计。通过内置的AlGaAs LED和CMOS缓冲IC及检测IC,FOD8012 能够实现数字信号在系统间的传输,而不会产生接地环路。它的应用广泛,包括工业现场总线通信(如DeviceNet、CAN、RS485、RS232)、微处理器接口(如SPI、I2C)、可编程逻辑控制、隔离数据采集系统以及电压电平转换。

    2. 技术参数


    FOD8012的关键技术参数如下:
    - 通道数量:双通道
    - 最高数据速率:15 Mbit/s
    - 传播延迟:37 ns至60 ns
    - 脉冲宽度失真:3 ns至15 ns
    - 电源电压范围:3.0V至5.5V
    - 工作温度范围:-40°C至+110°C
    - 输入-输出隔离电压:3750VacRMS
    - 共模瞬态抑制能力:±20 kV/μs

    3. 产品特点和优势


    FOD8012 的独特之处在于其卓越的共模瞬态抑制能力(≥20 kV/μs),这使得它能够在高噪声环境中稳定工作。此外,它的低功耗和高集成度也是一大优势。这些特性使其适用于各种严苛的应用场景,如工业自动化和汽车电子。

    4. 应用案例和使用建议


    FOD8012 可以应用于多种场景,例如工业现场总线通信系统中实现不同子系统的隔离通信。使用时建议确保每个通道都连接了0.1μF的旁路电容,这有助于降低噪声并提高系统的稳定性。此外,在极端温度环境下使用时,应特别注意散热,确保其工作温度不超过规定的极限值。

    5. 兼容性和支持


    FOD8012 支持3.3V和5V CMOS逻辑电平,因此与市场上大多数微控制器兼容。Fairchild Semiconductor 提供详尽的技术文档和支持,包括详细的应用指南和测试电路,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题:系统无法正常启动。
    - 解决方案:检查供电电压是否符合要求,确认所有连接正确无误。
    - 问题:数据传输不稳定。
    - 解决方案:增加旁路电容的容量,以减少噪声干扰。
    - 问题:工作温度超出限定范围。
    - 解决方案:考虑使用散热片或散热器来辅助降温。

    7. 总结和推荐


    FOD8012 集成了高性能的光电耦合器技术,适用于各种工业应用,特别是在高噪声和强电磁干扰环境中。其广泛的适用性和优异的性能使其成为电子设计师的首选产品之一。如果你正在寻找一个能够满足严苛应用需求的高速、高可靠性的光耦合器,FOD8012 将是一个理想的选择。

FOD8012R2参数

参数
数据速率 15Mbps
通道数量 2
5.13mm(Max)
4.16mm(Max)
3.43mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 散装,卷带包装

FOD8012R2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD8012R2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD8012R2 FOD8012R2数据手册
