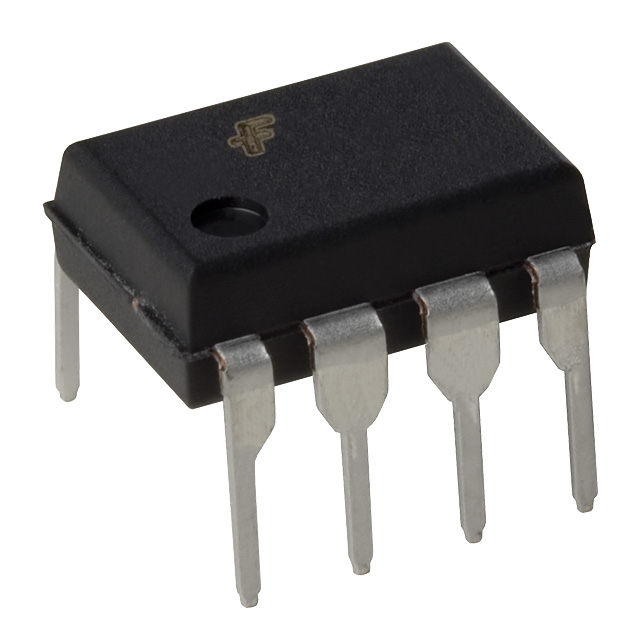

HCPL2631M

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 10 2 DIP-8 通孔安装
供应商型号: 14M-HCPL2631M
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 隔离器 HCPL2631M

HCPL2631M概述

    高速逻辑门光耦合器:HCPL2631M/D 技术手册

    产品简介


    HCPL2631M/D 是一种高速逻辑门光耦合器,专为需要快速数据传输和高可靠性的应用而设计。该产品具有单通道和双通道版本,分别包含 6N137M 和 HCPL2601M、HCPL2611M 的单通道版本,以及 HCPL2630M 和 HCPL2631M 的双通道版本。它们采用8针DIP封装,主要用于 地面环路消除、LSTTL到TTL/5V CMOS转换、线路接收、数据传输、开关电源、脉冲变压器替代以及 计算机外设接口 等领域。

    技术参数


    - 速度:高达10 MBit/s。
    - 输出类型:逻辑门输出,具备开漏极结构,可实现有线“或”逻辑。
    - 输入电流:最小为5 mA,可提供至少13 mA的输出灌电流(风扇输出可达8个)。
    - 共模抑制比(CMR):典型值为10 kV/μs,最小值为5 kV/μs。
    - 工作温度范围:-40°C 至 +85°C。
    - 供电电压范围:-0.5 V 至 7.0 V。
    - 输出电压范围:-0.5 V 至 7.0 V。
    - 安全认证:符合UL1577标准(5000 VACRMS持续1分钟),并符合DIN EN/IEC60747-5-5标准。

    产品特点和优势


    - 非常高的速度:最高传输速率可达10 MBit/s,适用于需要快速数据传输的应用。
    - 出色的共模抑制比:通常为10 kV/μs,有助于减少干扰。
    - 温度范围广泛:可在极端温度条件下(-40°C 至 +85°C)保持稳定性能。
    - 逻辑门输出:输出具备开漏极结构,适合多种逻辑应用。
    - 内置噪声屏蔽:具备优越的电磁干扰(EMI)性能。

    应用案例和使用建议


    应用案例:
    1. 地面环路消除:适用于各种数据传输系统,如工业自动化控制系统。
    2. LSTTL到TTL/5V CMOS转换:适用于不同逻辑电平之间的接口转换。
    3. 数据传输:在高速网络和通信系统中作为数据传输的接口。
    使用建议:
    - 为了提高稳定性,建议在每个光耦合器的VCC端连接一个0.1 μF的旁路电容。
    - 在安装时,应确保符合规定的安全绝缘要求。

    兼容性和支持


    - 兼容性:可以与其他符合相关标准的电子元器件和设备兼容。
    - 支持:由半导体组件行业协会(Semiconductor Components Industries, LLC)提供技术支持和维护。

    常见问题与解决方案


    - 问题:光耦合器输出不稳定。
    - 解决方案:检查旁路电容是否正确连接,以及是否存在共模噪声。
    - 问题:工作温度范围外表现不佳。
    - 解决方案:在超出推荐工作温度范围时,使用散热片或风扇进行散热。

    总结和推荐


    总结:
    HCPL2631M/D 是一款性能优异的高速逻辑门光耦合器,具有极高的数据传输速率和优秀的共模抑制能力,非常适合用于高速数据传输和工业控制应用。
    推荐:
    强烈推荐给需要高性能数据传输的工程师和开发者,特别是那些在工业自动化、网络通信等领域工作的用户。其出色的性能和广泛的适用性使其成为许多高端应用的理想选择。

HCPL2631M参数

参数
数据速率 10
通道数量 2
10.16mm(Max)
7.11mm(Max)
4.95mm(Max)
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装
