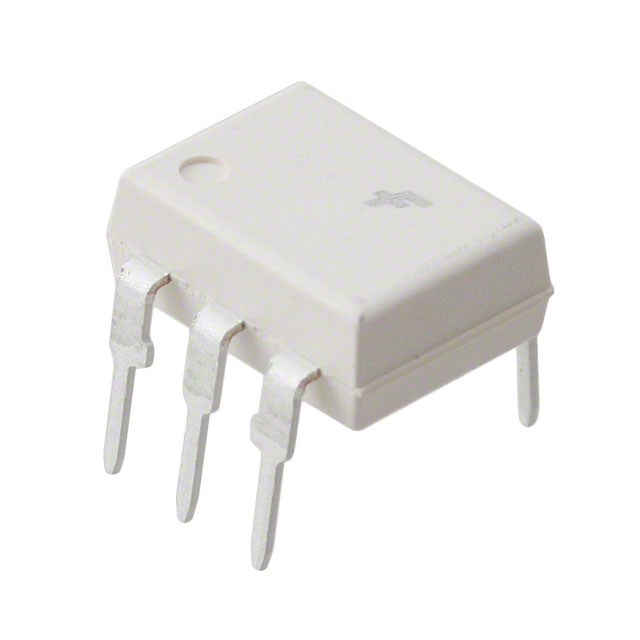

4N27

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 DIP-6 通孔安装
供应商型号: 4N27-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 隔离器 4N27

4N27概述


    产品简介


    Fairchild Semiconductor Corporation 提供了一系列通用光电耦合器,这些光电耦合器均属于6针双列直插封装(DIP)结构。该系列产品包括多种型号如4N25、4N26、4N27、4N28、4N35、4N36、4N37、H11A1、H11A2、H11A3、H11A4和H11A5。这些光电耦合器主要由砷化镓红外发射二极管驱动硅光电晶体管构成。光电耦合器广泛应用于电源调节、数字逻辑输入及微处理器输入等领域。

    技术参数


    | 参数 | 值 (非-M后缀) | 值 (M后缀) | 单位 |
    ||
    | 存储温度范围 | -55 to +150 | -55 to +150 | °C |
    | 操作温度范围 | -55 to +100 | -55 to +100 | °C |
    | 焊接温度 | 260 | 260 | °C, 10秒 |
    | 总器件功率耗散 (@25°C) | 250 | 3.3 (非-M), 2.94 (-M) | mW |
    | 正向输入电流 (DC/平均) | 100 (非-M), 60 (-M) | mA |
    | 反向输入电压 | 6 | 6 | V |
    | 峰值正向电流 (300µs, 2% 占空比) | 3 | A |
    | 发射极功率耗散 (@25°C) | 150 (非-M), 120 (-M) | 2.0 (非-M), 1.41 (-M) | mW, mW/°C |
    | 集电极-发射极电压 | 30 | V |
    | 集电极-基极电压 | 70 | V |
    | 发射极-集电极电压 | 7 | V |
    | 检测器功率耗散 (@25°C) | 150 | 2.0 (非-M), 1.76 (-M) | mW, mW/°C |

    产品特点和优势


    1. 多种选择:提供了黑色和白色两种外壳选项,用户可以根据具体需求选择适合的产品。
    2. 安全认证:通过UL和VDE认证,确保产品在关键应用中的可靠性和安全性。
    3. 宽工作温度范围:能够承受极端环境条件下的工作要求,适用于多种工业环境。
    4. 高可靠性:具备优秀的抗干扰能力和稳定的性能表现,适用于需要高精度信号传输的应用场合。

    应用案例和使用建议


    光电耦合器广泛应用于以下几种场景:
    1. 电源调节:用于隔离模拟和数字信号,防止干扰和噪声。
    2. 数字逻辑输入:确保逻辑电路之间有良好的电气隔离,提高系统稳定性。
    3. 微处理器输入:实现信号隔离,减少信号衰减和噪声干扰,提高系统的可靠性。
    使用建议:
    - 在安装过程中,应根据不同的封装类型(黑包或白包)选择合适的焊接温度曲线。
    - 根据应用场景,合理配置正向输入电流和负载电阻,以获得最佳的开关速度和功耗表现。
    - 对于需要高精度测量的应用,应特别注意热漂移对性能的影响,并采取相应的补偿措施。

    兼容性和支持


    - 兼容性:光电耦合器与大多数标准电路板设计兼容,且可以方便地替换同系列的其他型号。
    - 支持和维护:Fairchild Semiconductor Corporation提供详尽的技术文档和支持服务,确保用户能够快速解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:安装时焊接温度过高导致损坏。
    - 解决方法:严格按照推荐的焊接温度曲线操作,避免高温损坏。
    2. 问题:信号传输延迟较大。
    - 解决方法:优化电路布局,降低负载电阻并适当调整驱动电流。
    3. 问题:功耗过大导致过热。
    - 解决方法:选择适当的型号,优化散热设计并降低工作频率。

    总结和推荐


    该系列光电耦合器具备广泛的适用性和出色的性能表现,特别适合于电源调节、数字逻辑输入和微处理器接口等应用场景。经过全面的技术评估和对比,我们强烈推荐这款光电耦合器作为同类产品的首选。它的多功能性、可靠性和易于维护的特点使其成为市场上极具竞争力的产品之一。

4N27参数

参数
数据速率 -
通道数量 1
8.89mm(Max)
6.6mm(Max)
2.54mm(Max)
通用封装 DIP-6
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装
