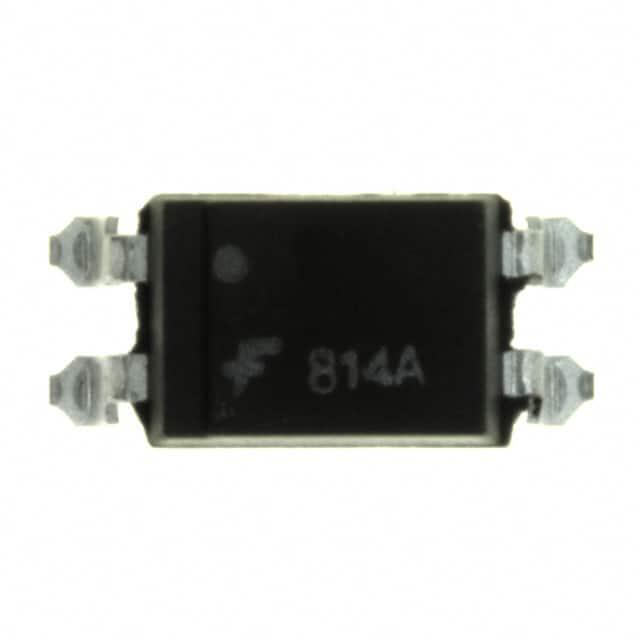

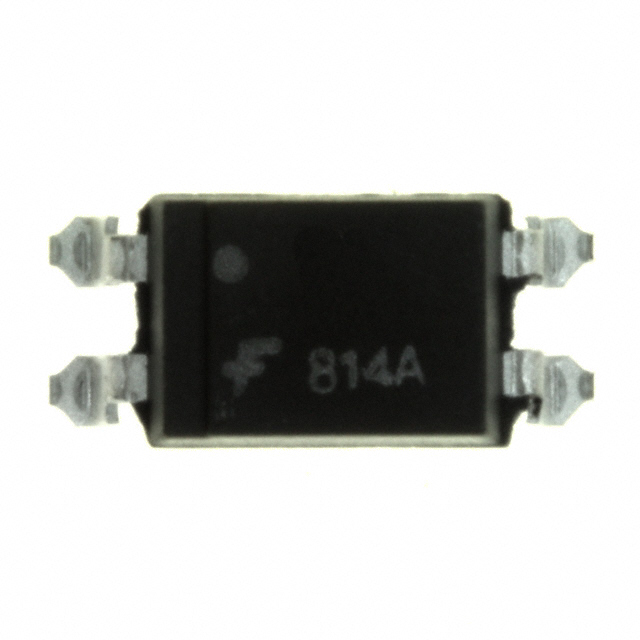

FOD814ASD

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管输出型光耦, FOD814系列, 表面安装, 4针, 表面安装封装
供应商型号: 31M-FOD814ASD
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 隔离器 FOD814ASD

FOD814ASD概述


    产品简介


    基本信息
    - 产品名称:FOD814 和 FOD817 系列光电耦合器
    - 产品类型:光耦合器
    - 主要功能:利用光传输信号,提供电气隔离,适用于各种电路设计中的信号隔离和转换。
    - 应用领域:广泛应用于工业控制、电源管理、数字逻辑输入及微处理器接口等领域。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | FOD814:-55°C 至 +105°C
    FOD817:-55°C 至 +110°C |
    | 最大存储温度 | -55°C 至 +150°C |
    | 最大输入电流 | FOD814 和 FOD817:±50 mA |
    | 最大反向电压 | 6 V |
    | 最大集电极-发射极电压 | 70 V |
    | 集电极-发射极饱和电压 | FOD814:0.1 V - 0.2 V
    FOD817:0.1 V - 0.2 V |
    | 最大集电极功耗 | FOD814 和 FOD817:150 mW |
    | 隔离电压 | 5000 VAC RMS(1 分钟) |
    | 绝缘电阻 | ≥ 10^11 欧姆 |
    | 频率响应 | -3 dB 时频率:15 kHz 至 80 kHz |

    产品特点和优势


    1. 高隔离电压:FOD814 和 FOD817 系列的隔离电压高达 5000 VAC RMS,能够满足严格的电气隔离需求。
    2. 宽工作温度范围:能够在极端环境下稳定运行,适应多种应用场景。
    3. 高 CTR 范围:FOD817 系列的 CTR 范围高达 600%,提供灵活的电流传输比选项。
    4. 安全认证:通过 UL1577 和 DIN EN/IEC60747-5-5 认证,确保可靠性和安全性。
    5. 无铅封装:符合环保标准,适合现代电子制造要求。

    应用案例和使用建议


    应用案例
    1. AC 线监测:FOD814 可用于监测交流线的状态,确保系统的正常运行。
    2. 电源调节器:FOD817 系列可用于电源系统的调节器,实现高效能的电源管理。
    3. 数字逻辑输入:在数字电路中作为信号隔离器,提高系统的抗干扰能力。
    使用建议
    1. 环境适应性:考虑到 FOD814 和 FOD817 的宽工作温度范围,适用于各种严苛的环境条件。
    2. 正确接线:确保光电耦合器的正确连接,以发挥最佳性能。
    3. 散热措施:在高温环境下使用时,注意采取适当的散热措施,避免过热损坏。

    兼容性和支持


    - 兼容性:FOD814 和 FOD817 与标准 4 引脚 DIP 封装兼容,便于在多种 PCB 上集成。
    - 技术支持:制造商提供详细的安装指南和技术文档,以及客户支持服务,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 过热保护:
    - 问题:长期高功率使用导致过热。
    - 解决方案:增加外部散热片或风扇,确保良好的通风。

    2. 噪声干扰:
    - 问题:信号传输过程中受到电磁干扰。
    - 解决方案:合理布局电路板,使用屏蔽材料,减少外部干扰源。

    总结和推荐


    综合评估
    FOD814 和 FOD817 系列光电耦合器具有卓越的电气隔离能力和宽广的工作温度范围,适用于各种严苛的工业环境。其出色的隔离电压、高 CTR 范围以及全面的安全认证,使其在市场上具有很强的竞争优势。
    推荐使用
    鉴于其优异的性能和广泛的适用性,我们强烈推荐在需要电气隔离的系统中使用 FOD814 和 FOD817 系列光电耦合器。这将有助于提升系统的整体性能和可靠性,尤其是在需要高性能隔离的应用场合。

FOD814ASD参数

参数
数据速率 -
通道数量 1
5.1mm(Max)
7mm(Max)
4mm(Max)
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
